齿轮齿条式汽车转向系统总成结构

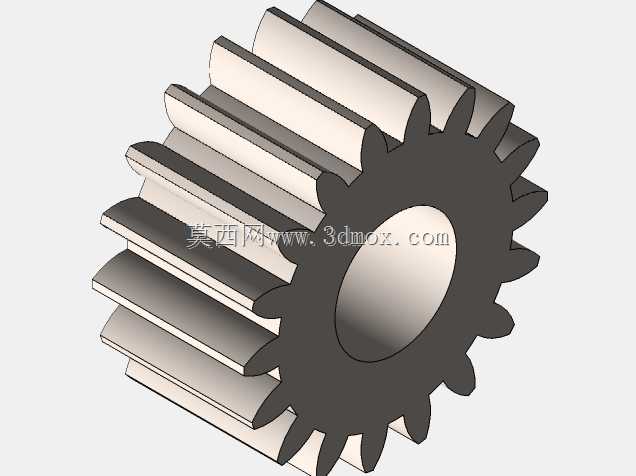

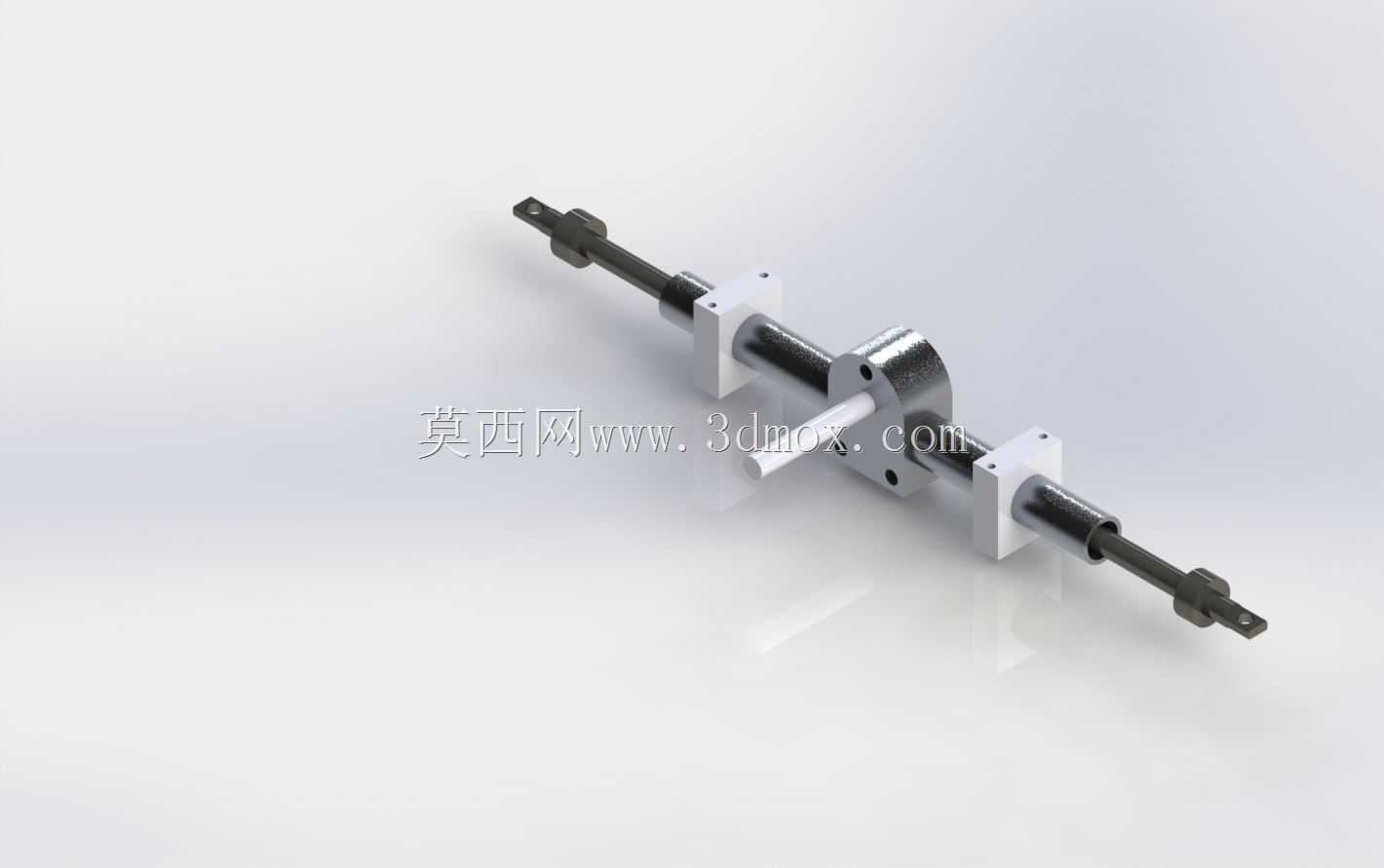

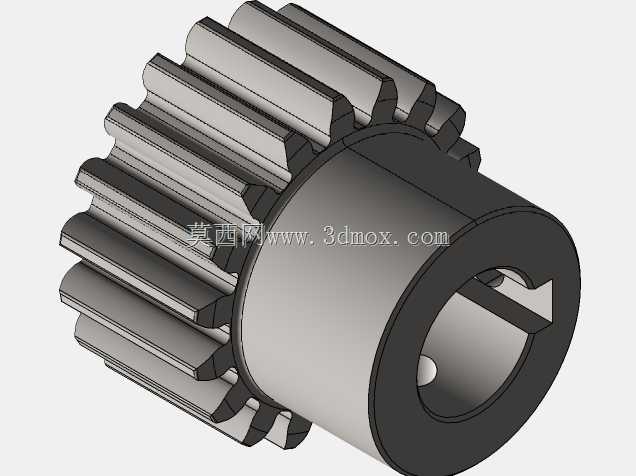

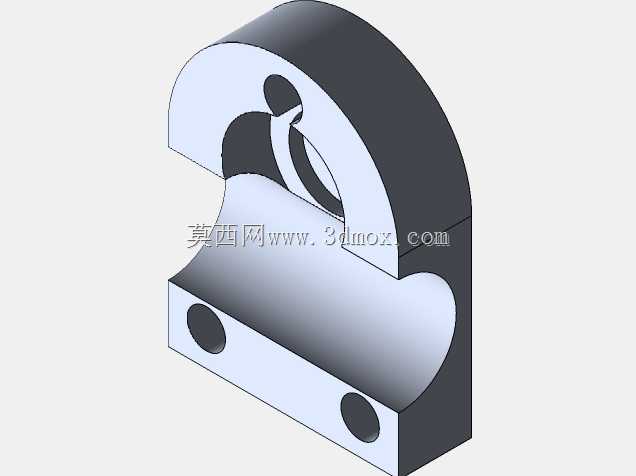

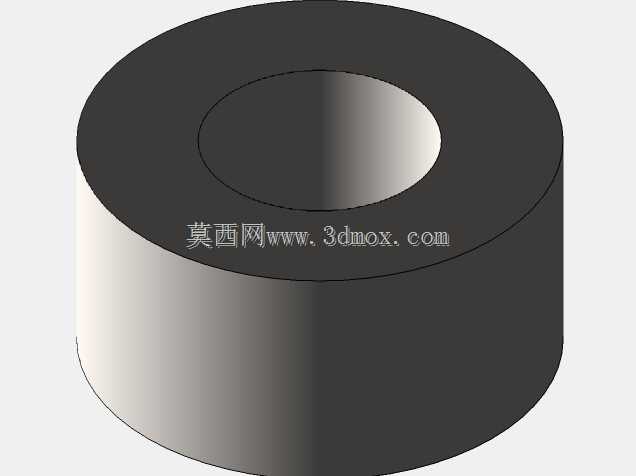

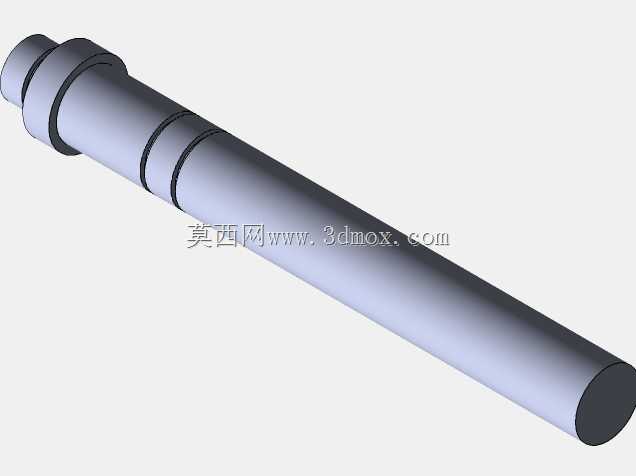

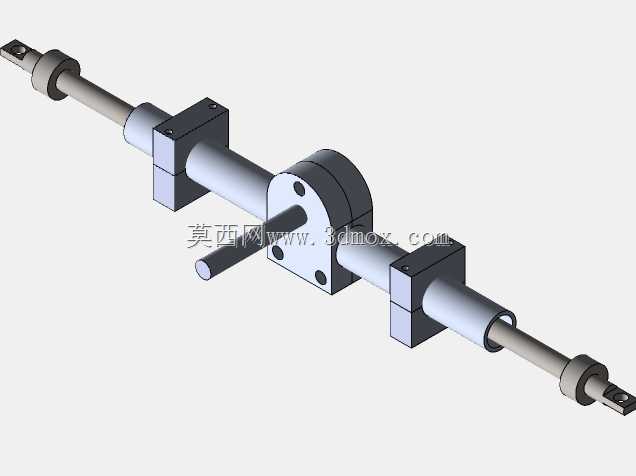

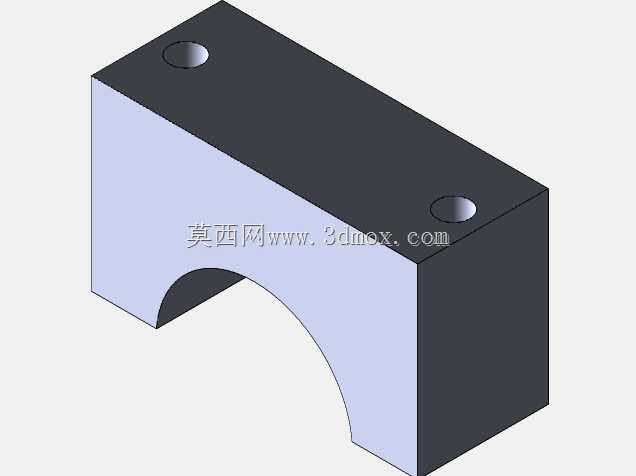

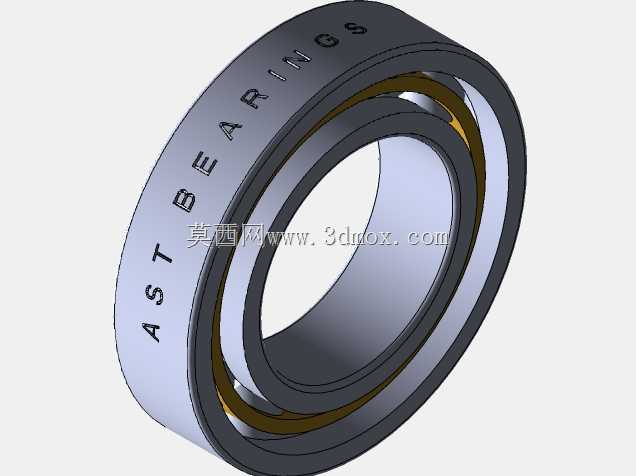

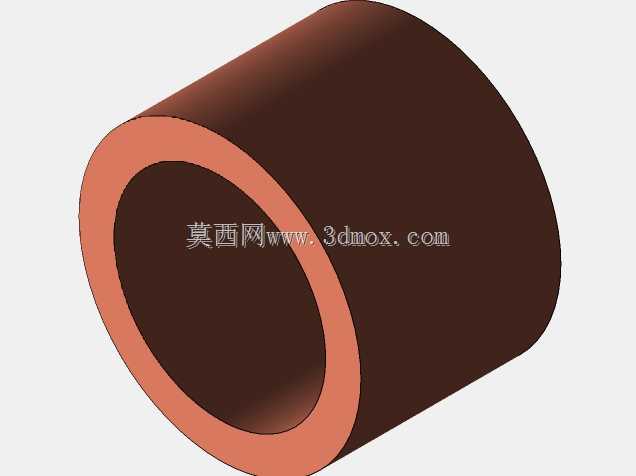

这套齿轮齿条转向结构，是乘用车转向执行端的核心机械单元，日常装车场景覆盖前置前驱家用轿车、小型电动代步车的前桥转向模块，直接承接方向盘传递来的转向力矩，把转向柱的旋转输入转化为横拉杆的左右直线往复动作，最终带动车轮偏转实现车辆转向。从结构设计逻辑来看，整体采用同轴式布局，中间段为齿轮齿条啮合腔体，腔体两侧延伸出齿条支撑轴段，两端通过方形安装支座固定在前副车架的对应安装位上，安装支座上预留的螺栓过孔可适配M8规格的固定螺栓，安装面的平面度公差控制在0.1mm以内，避免装配后出现齿条卡滞问题。齿条的有效行程设计为140mm，对应前轮最大转角可达到38度，满足市区窄路掉头、泊车的小转弯半径需求，齿轮轴的输入端采用花键结构，可直接与转向下柱的万向节连接，花键模数选用1.25，齿形压力角30度，传动间隙可通过腔体侧面的调整压块进行预紧，消除啮合间隙带来的转向虚位。两端的拉杆连接头采用球铰结构，可适配悬架跳动时的角度变化，避免转向与悬架运动出现干涉，球铰的摆角范围设计为±25度，完全覆盖车辆满载、空载以及极限颠簸工况下的悬架跳动行程。设计过程中优先考虑了传动效率，齿轮齿条采用斜齿啮合设计，相比直齿结构啮合重合度更高，转向手感更顺滑，同时啮合噪音更低，齿条表面做了高频淬火处理，表面硬度达到HRC58-62，耐磨性能满足整车30万公里的使用强度要求。整个总成的轴向总长度控制在620mm，腔体最大外径52mm，整体安装占用空间紧凑，可适配多数前置前驱车型的前舱布局，不需要额外预留过大的安装空间，两端的拉杆螺纹采用M14×1.5规格，可通过旋转拉杆调整前轮前束值，调整范围覆盖±15mm，满足四轮定位的参数调整需求。结构上没有冗余的设计部件，所有支撑位都采用一体式加工的衬套座，衬套选用自润滑复合材料，日常使用不需要额外加注润滑脂，维护成本更低，同时密封结构采用多层橡胶防尘套，可阻挡泥水、沙尘进入啮合腔体，避免齿面出现异常磨损。
