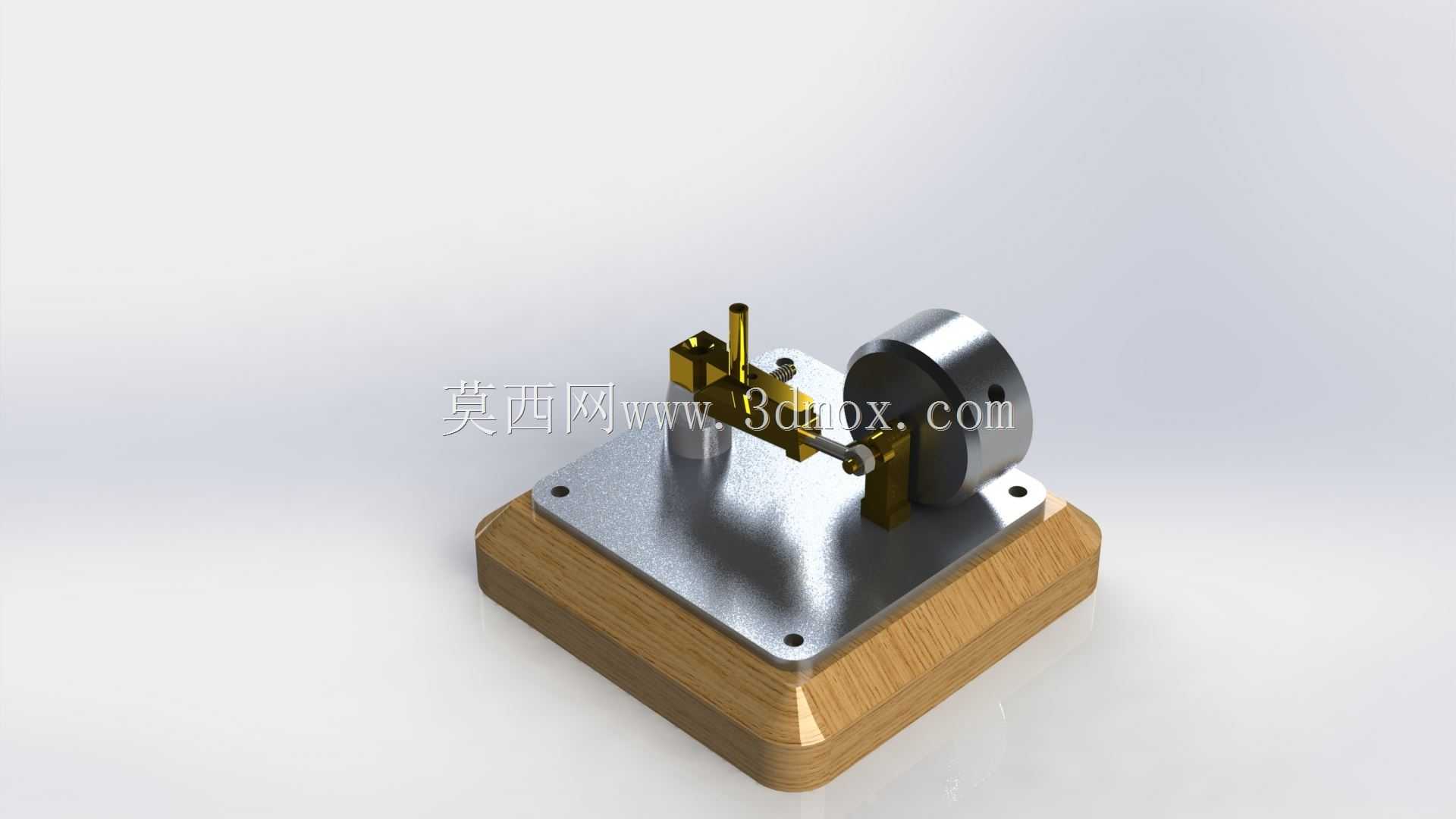

小型卧式单缸摆动式蒸汽机结构设计

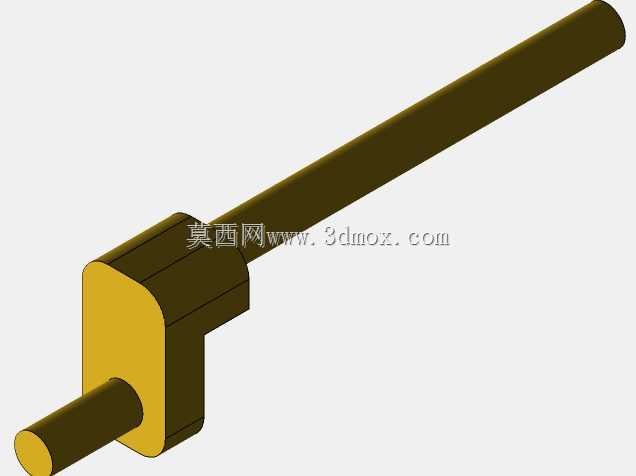

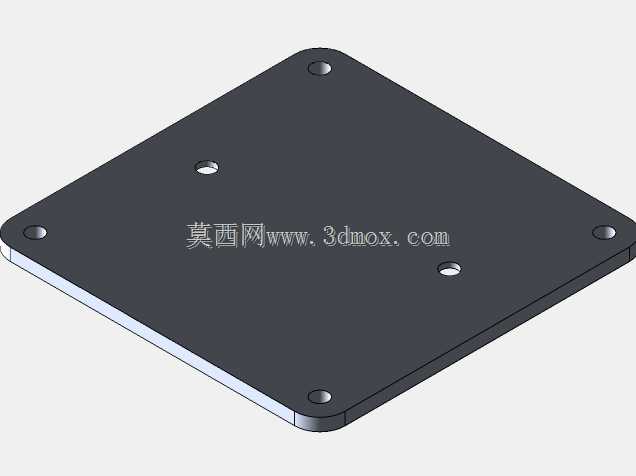

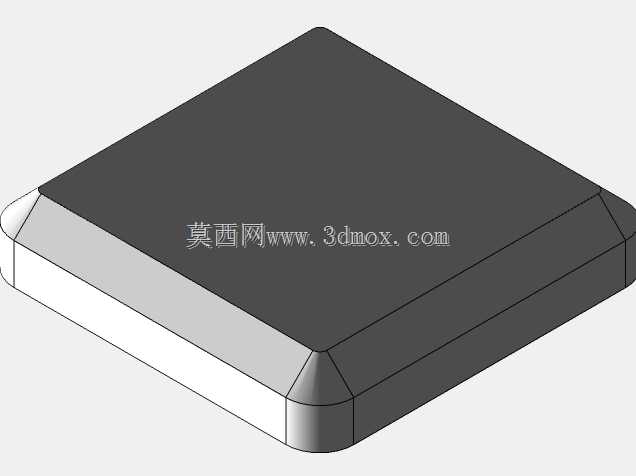

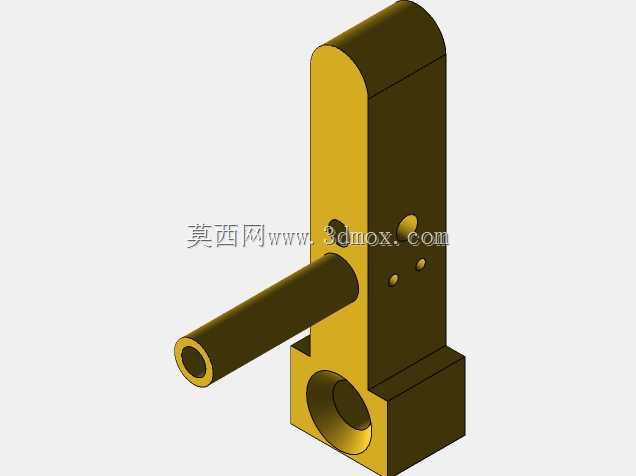

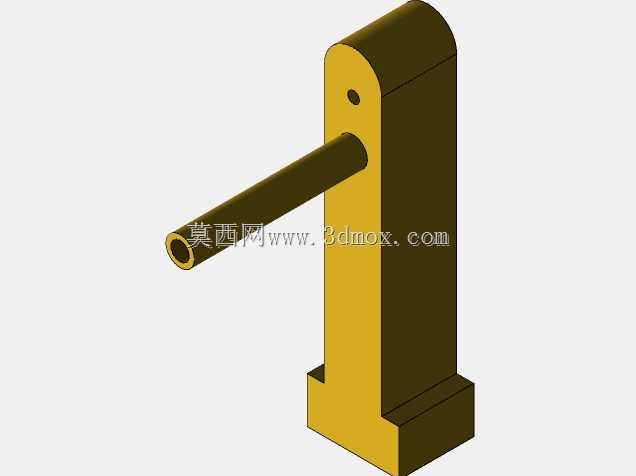

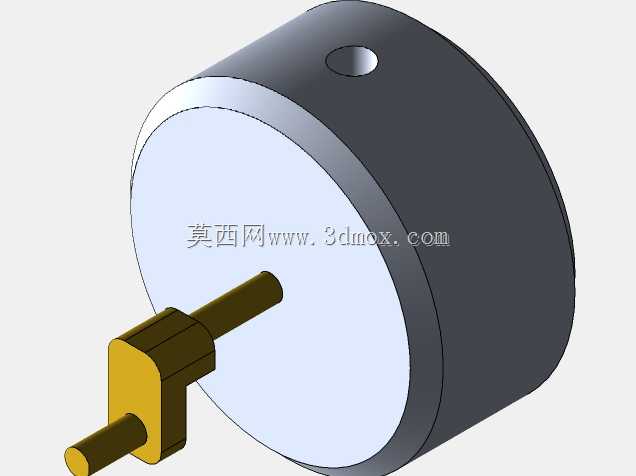

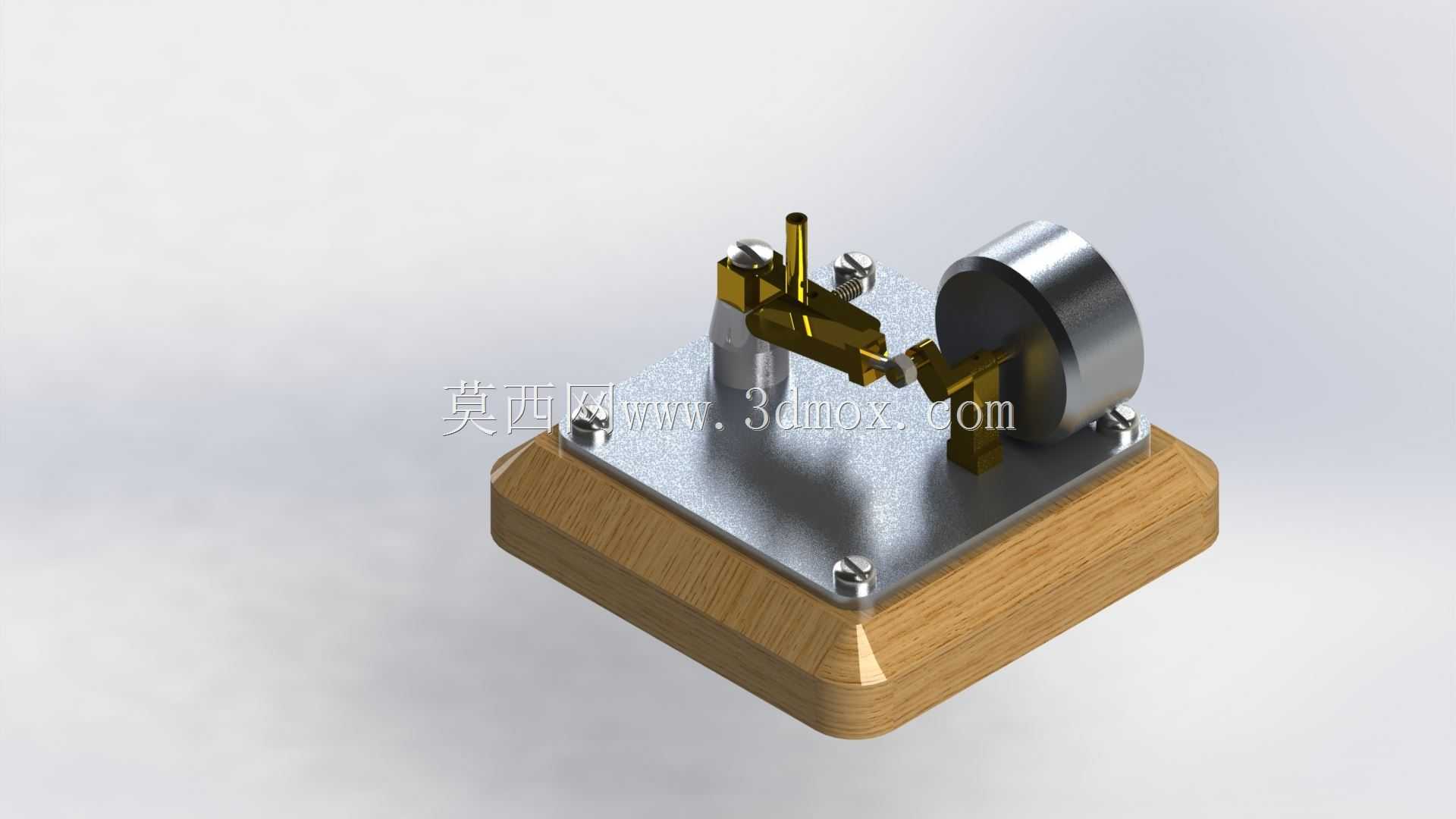

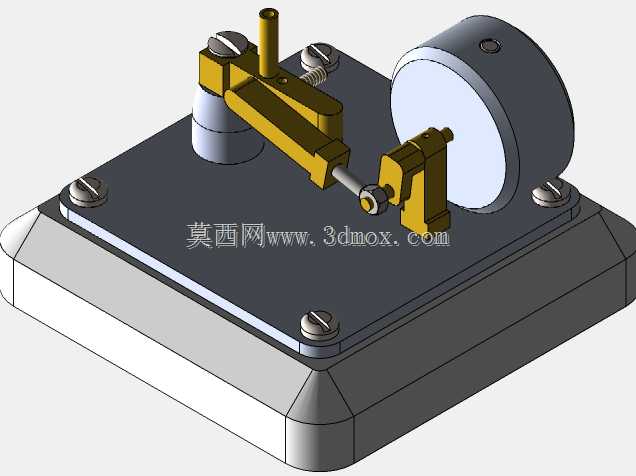

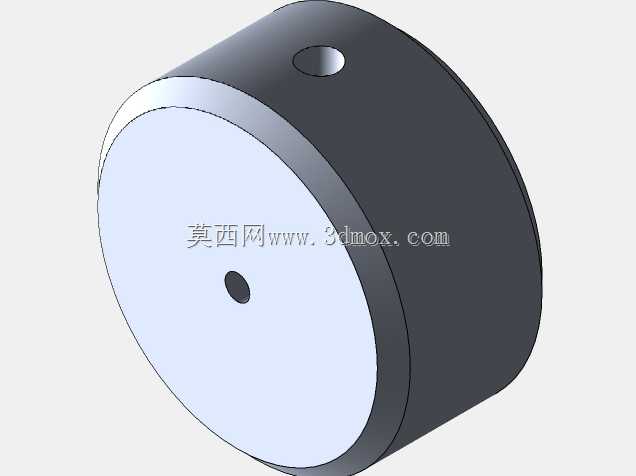

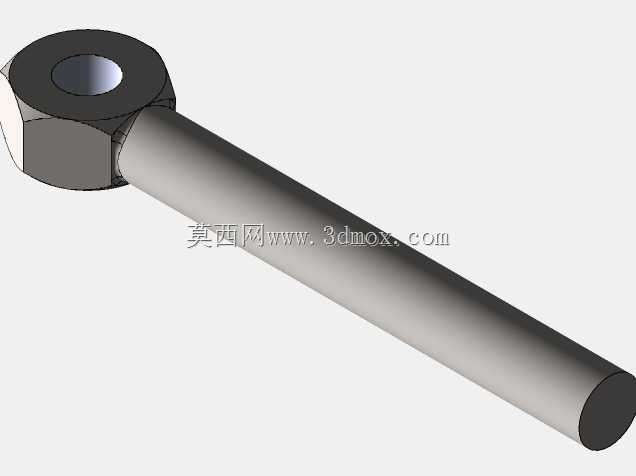

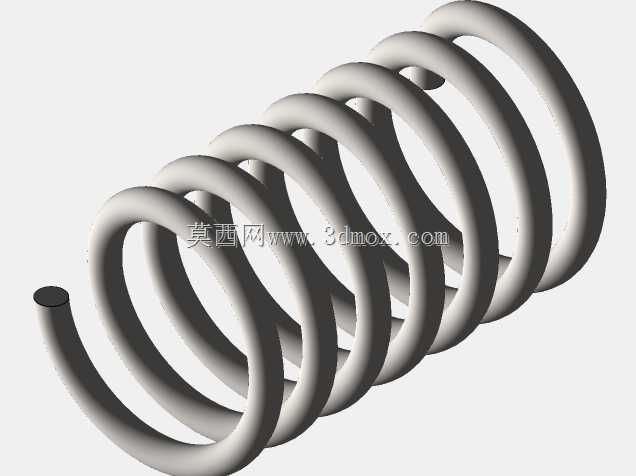

这款小型卧式单缸摆动式蒸汽机，在教学演示、科普展陈以及小型动力实验场景中有着较高的适配性，能够直观展示蒸汽动力的能量转换逻辑，帮助学习者理解曲柄连杆类动力机构的运动原理，也可作为小型复古动力装置的原型参考，适配低负载的动力输出需求。从功能特性来看，该装置采用单缸摆动式配气结构，省去了复杂的滑阀配气组件，气缸以铰接支点为中心随曲轴转动小幅摆动，同步完成进排气的配气动作，整体结构更为精简，运动部件的摩擦损耗更低，日常维护的拆解难度也更小。动力输出端直接连接带轮结构，可通过皮带传动将动力传递给外接负载，适配小功率的演示类负载需求，运行时的运动轨迹清晰可见，能够完整展示蒸汽压力推动活塞、活塞带动曲轴旋转的完整动力传递链路。设计过程中优先考虑了结构的直观性与装配便捷性，底座采用实木材质作为安装基座，既能够降低整机运行时的振动传导，也通过金属安装板实现了所有运动部件的定位固定，气缸、曲轴支架、带轮支座均通过紧固件直接固定在金属安装板上，安装孔位的同轴度公差控制在合理范围内，避免曲轴转动时出现卡滞问题。摆动气缸的铰接支点与曲轴中心的相对位置经过反复校核，保证活塞行程与气缸摆动角度的匹配度，避免活塞运行到上下止点时出现运动干涉，活塞与气缸内壁的配合间隙控制在合理区间，既保证密封性能，又不会因摩擦过大导致动力损耗过高。从安装边界来看，整机底座为带倒角的方形实木结构，占用桌面空间较小，金属安装板的尺寸略小于底座边缘，所有突出部件均未超出底座的投影范围，放置时稳定性较好，无需额外的固定结构即可平稳运行。曲轴的输出端位于带轮侧，外接传动部件时预留了足够的操作空间，气缸的进气管路位于整机上部，外接蒸汽气源时管路走向不会与运动部件产生干涉，整机的重心落在底座中心区域，运行时的晃动幅度控制在较低水平。在结构细节处理上，所有运动部件的边角均做了倒角处理，避免装配和运行过程中出现锐边划伤的问题，紧固件均采用标准内六角螺丝，通用化程度较高，后期更换配件无需定制特殊规格，金属部件的表面处理兼顾了防锈性能与展示效果，木质底座的边缘做了圆弧过渡，整体外观兼具工业质感与展示美观度。
