微型卧式往复式蒸汽动力装置结构

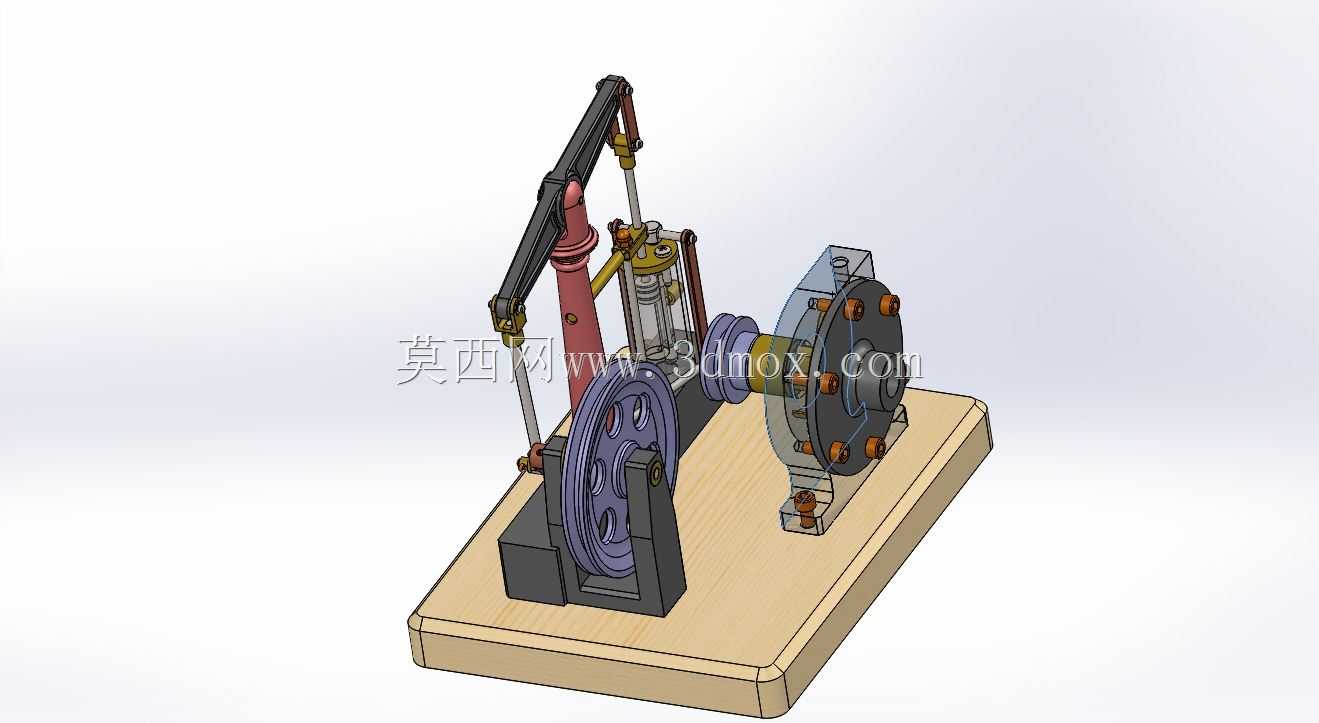

该微型卧式蒸汽动力装置，核心还原了往复式蒸汽机的经典动力转换逻辑，可用于教学演示场景中热力循环、机械传动的具象化展示，也可作为小型动力科普展品的核心结构参考，帮助从业者直观理解外燃动力的能量传递路径。整套装置采用卧式布局，将核心做功、传动、配气组件集成在一体式木质安装基座上，基座边缘做倒角处理，既避免安装调试过程中的锐边磕碰，也为所有组件提供统一的安装定位基准，安装边界完全覆盖基座平面，无需额外拓展安装空间，可直接放置于水平台面使用。结构设计上，左侧集成带辐条结构的大直径飞轮，飞轮与曲轴组件刚性连接，利用飞轮的转动惯量克服活塞往复运动的止点卡顿，保证动力输出的连续性；曲轴通过曲柄连杆结构与立式气缸内的活塞组件连接，将蒸汽推动活塞产生的直线往复运动转换为曲轴的旋转运动，这一传动路径的配合间隙经过合理预留，既保证运动过程无卡滞，也避免间隙过大造成的传动冲击与能量损耗。气缸上方设置摇臂式配气联动结构，通过连杆与曲轴端的偏心轮联动，随曲轴转动同步控制配气阀的启闭时序，精准匹配活塞的做功、排气行程，实现蒸汽进排的自动循环，无需额外设置独立的配气控制单元。整套装置的管路走线沿组件间隙排布，无外露冗余结构，所有运动部件的运动行程均经过干涉校验，摇臂摆动、连杆往复、飞轮转动的过程中无部件碰撞风险。从功能实现角度，该结构完整复现了蒸汽机从蒸汽热能到旋转机械能的转换全流程，各部件的连接方式均采用经典机械结构，气缸端盖采用螺栓紧固密封，便于拆解观察内部活塞结构，飞轮与曲轴采用键连接保证传动扭矩的可靠传递，配气连杆的铰接点采用销轴连接，可通过微调销轴位置调整配气正时，适配不同的演示工况需求。对于三维建模从业者而言，该模型可作为曲柄连杆机构、偏心配气结构的建模参考，清晰展示多运动部件的装配约束关系与运动仿真逻辑；对于教具开发人员，该结构的尺寸紧凑，整体占用空间小，可直接作为科普教具的结构蓝本，无需大幅调整布局即可完成实物加工制作。
