阿尔法型斯特林发动机结构三维设计

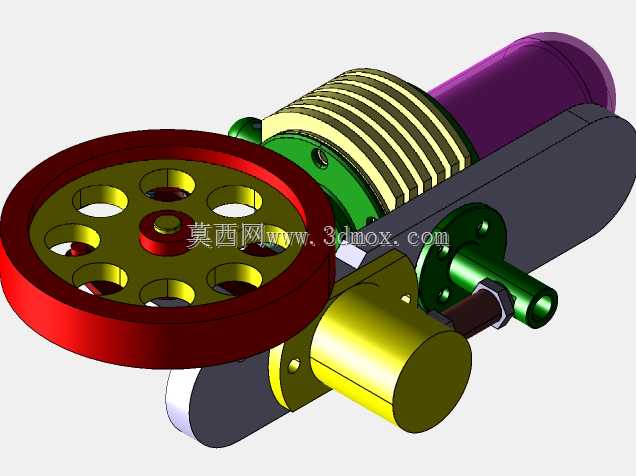

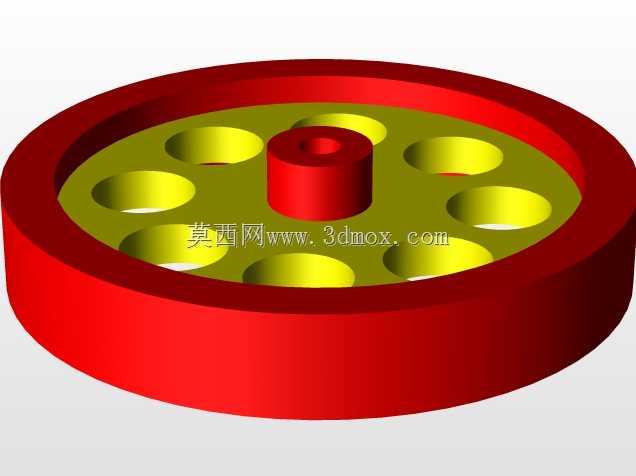

这款阿尔法构型的斯特林发动机，在分布式能源供应、教学实验演示、小型余热回收场景中有着广泛的适配性，不同于内燃机依赖燃料在缸内爆燃做功的逻辑，它依靠封闭腔体内工质的受热膨胀、遇冷收缩循环完成动力输出，只要存在稳定温差即可持续运转，对热源类型的包容度极高，太阳能、生物质燃烧热、工业废热都可作为其驱动热源。从结构设计逻辑来看，模型完整还原了阿尔法型双缸独立布置的核心特征，两个气缸分别承担加热、冷却功能，热缸直接对接热源端，外壁设置密集的环形散热肋片强化换热效率，冷缸侧预留外接冷却回路的安装接口，可根据使用场景匹配风冷或液冷方案。动力传递路径上，大直径带镂空减重孔的飞轮安装在曲轴动力输出端，既可以储存运转过程中的转动惯量，保证曲轴越过止点时的运转平顺性，也可通过带轮、联轴器对接外部负载，飞轮端的轴伸尺寸按照通用小型动力接口标准设计，可直接适配多数教学实验台架的安装位。曲轴连杆机构采用偏心曲柄设计，两个活塞的相位差严格按照阿尔法型斯特林循环的最优相位角设置，保证工质在热腔、冷腔、回热区间的流动时序匹配循环要求，避免工质串流导致的效率损失。安装边界方面，整机采用卧式布置，底部的安装基座预留了四个对称的螺栓固定孔，孔位间距符合小型动力装置的通用安装规范，不需要额外制作转接板即可固定在型材台架或实验平台上。整机的外形尺寸经过紧凑化设计，横向长度控制在小型实验设备的适配范围内，竖向高度不会遮挡教学演示时的观察视线，气缸、飞轮、输出轴等核心部件的相对位置完全按照实际加工装配的干涉校验结果排布，所有运动部件在全行程运转中不会出现结构磕碰，活塞与缸壁的配合间隙按照无油润滑的工况预留，适配斯特林发动机长周期免维护的使用需求。在实际选型应用中，这类小功率斯特林发动机常作为偏远地区小型离网供电装置的动力核心，也可作为高校工程热物理专业的教学演示教具，帮助学习者直观理解外燃循环的做功过程，模型中各部件的连接关系、尺寸比例都参照实物等比例还原，可直接作为结构设计、样机试制的参考依据，不需要重新进行核心结构的拓扑优化，仅需根据实际使用的功率需求，等比例缩放各部件尺寸即可完成不同功率等级机型的快速设计。
