立式管道连接工业过滤装置结构设计

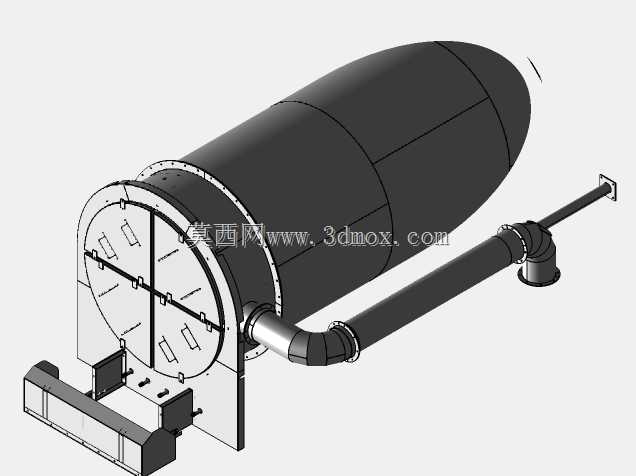

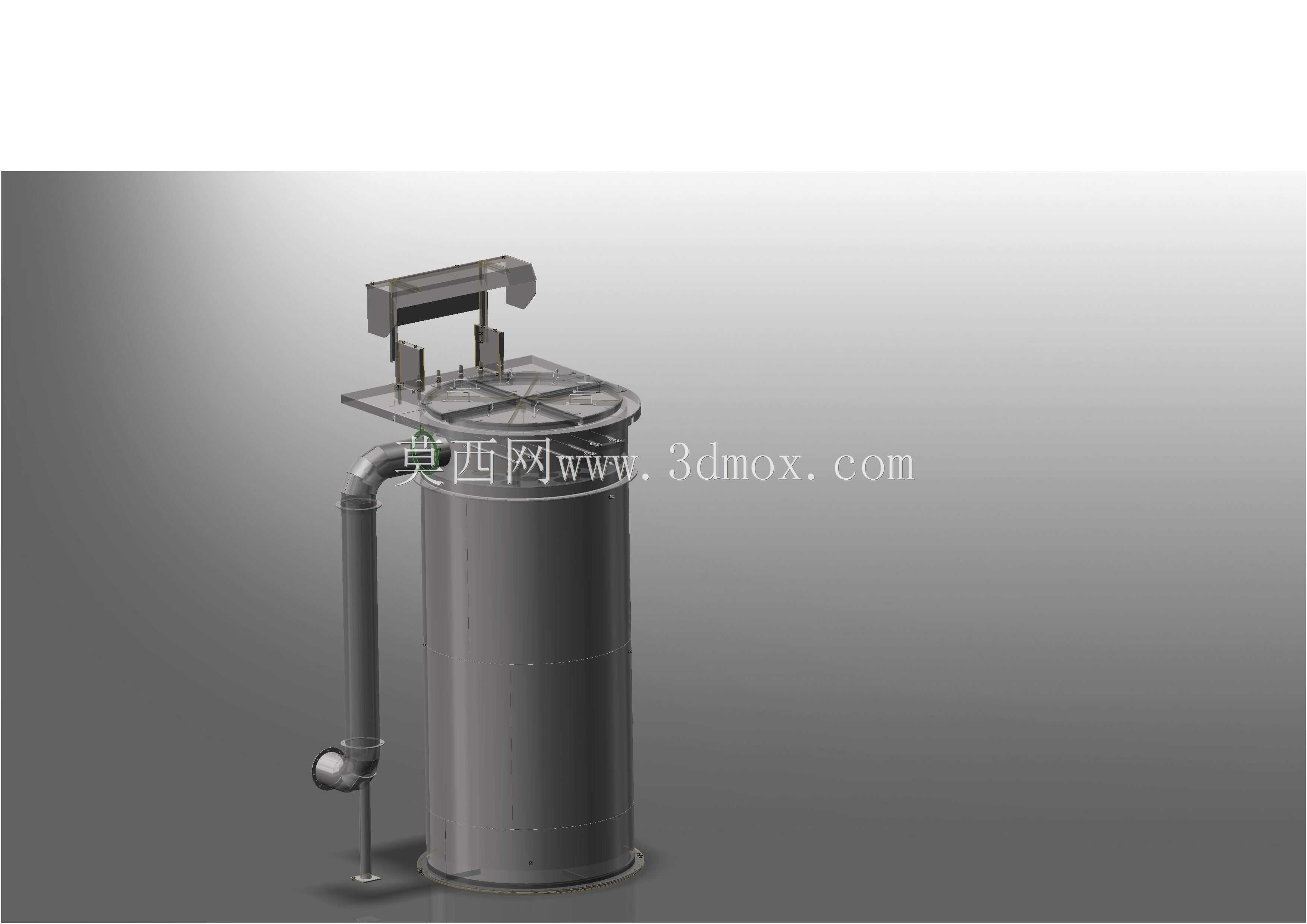

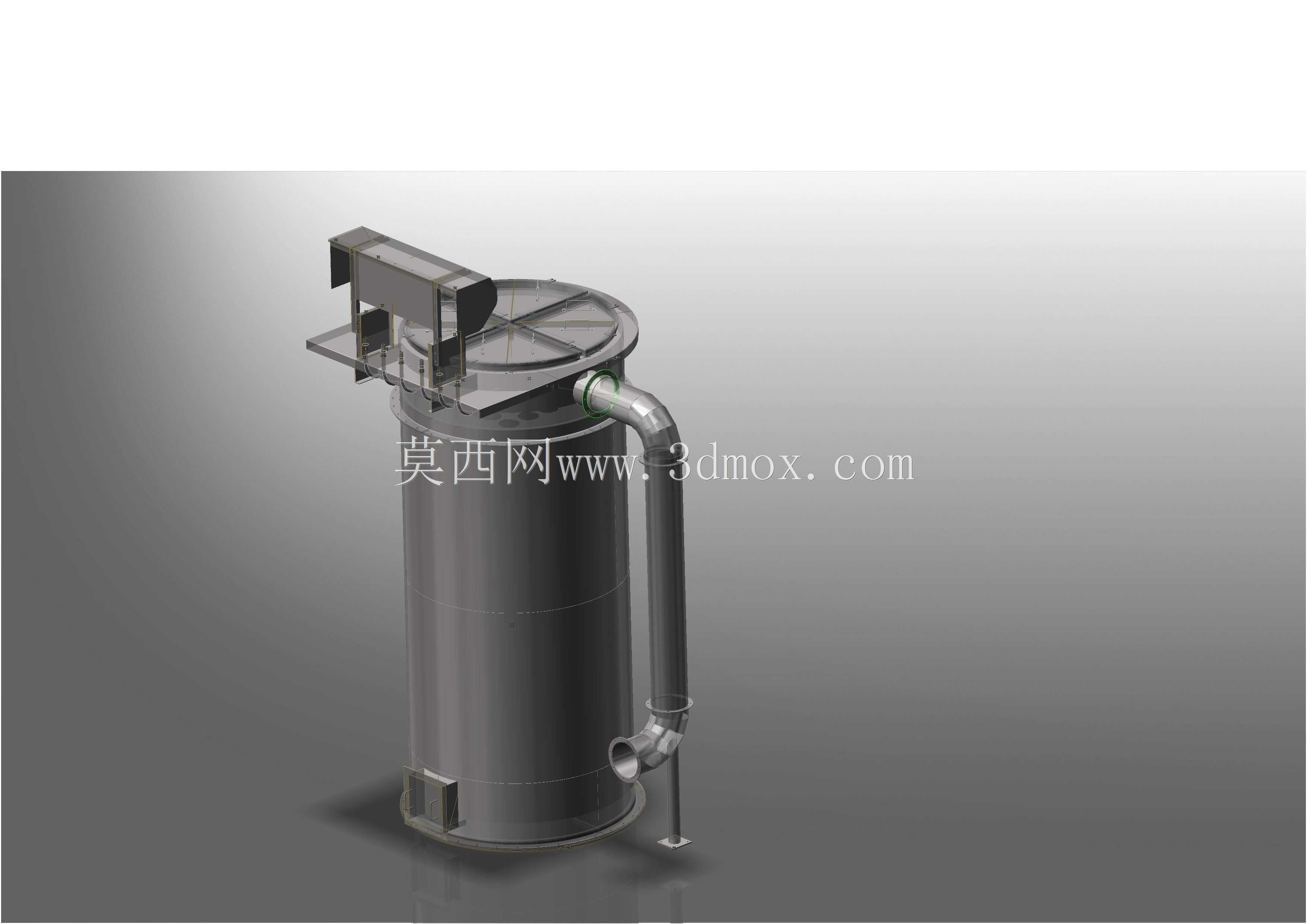

这套过滤装置的结构设计，是针对工业流体管路中杂质截留需求开发的，日常可对接在化工、水处理、食品加工等行业的工艺管路上，用来滤除流体中携带的固体颗粒、焊渣、絮状杂质，避免下游的泵体、阀门、精密仪表被杂质卡涩或磨损，保障整条工艺管线的运行稳定性。从结构布局来看，整体采用立式圆柱罐体作为核心承压腔体，这种形态的优势在于占地面积小，垂直安装时流体从侧部管路进入罐体后，可依托重力自然沉降大颗粒杂质，减轻上部过滤元件的负载，延长滤芯或者滤篮的更换周期。罐体顶部设置快开式压盖结构，搭配侧边的锁紧机构，不需要完全拆卸顶部螺栓就能快速开盖更换内部过滤元件，日常维护时单人即可操作，能大幅缩减生产线停机维护的时间。侧部的进出管路采用弯管对接结构，进出口的中心距、法兰连接尺寸都匹配常规工业管道的安装标准，不需要额外定制过渡连接件就能直接串接到现有管路上，安装时要注意罐体底部的支脚需要固定在平整的设备基础上，避免管路运行时的振动带动罐体产生位移，侧部的旁通管路预留了排污接口，日常排污时不需要拆开主罐体就能排出沉积在罐底的杂质。设计时充分考虑了不同工况的适配性，罐体的壁厚取值满足常规低压流体输送的承压要求，内部过滤元件的安装位预留了足够的更换空间，不管是更换网式滤篮还是折叠式滤芯都有充足的操作余量，顶部的安装支架可以适配压差变送器、排气阀等外接附件，方便用户根据自身工艺需求加装监测元件，实时掌握过滤元件的堵塞情况，避免因为滤芯堵塞导致管路压损过大影响生产流量。从安装边界来看，罐体的总高度、侧部管路的伸出长度都做了紧凑化处理，在满足内部过滤流道长度要求的前提下，尽可能压缩整体外形尺寸，适合安装在车间管路排布紧凑、操作空间有限的工位，安装时要保证罐体垂直，避免内部过滤元件偏斜导致密封面出现缝隙，造成未经过滤的流体短路流向下游。整套结构的受力分布经过校核，罐体承压时的应力集中点都做了圆角过渡处理，侧部管路和罐体的连接位置做了加强结构，避免长期受管路应力影响出现焊缝开裂的问题，日常运行时流体从侧下部进入罐体，经过过滤元件后从侧上部的管路流出，流道走向顺畅，不会出现局部涡流导致的杂质沉积死角，能最大化发挥过滤元件的有效过滤面积。
