立式支腿结构小冷量油分离装置

这类小冷量油分离器主要配套中小型制冷压缩机组使用，常见于商超冷柜机组、小型工业冷水机、低温实验舱制冷回路中，安装在压缩机排气口与冷凝器之间的管段上，核心作用是截留压缩排气中携带的润滑油雾滴，避免润滑油进入冷凝器、蒸发器换热管内壁形成油膜，拉低整个制冷系统的换热效率，同时也能减少润滑油随制冷剂进入节流元件造成的冰堵、油堵故障，保障系统回油顺畅，维持压缩机曲轴箱内的合理油位，避免压缩机因缺油出现磨损抱轴的问题。

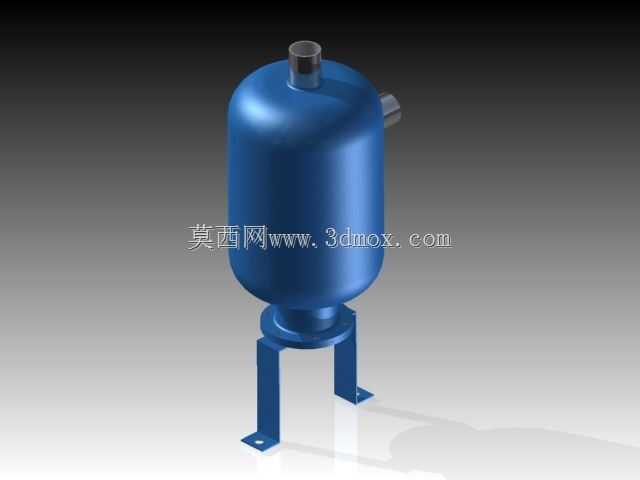

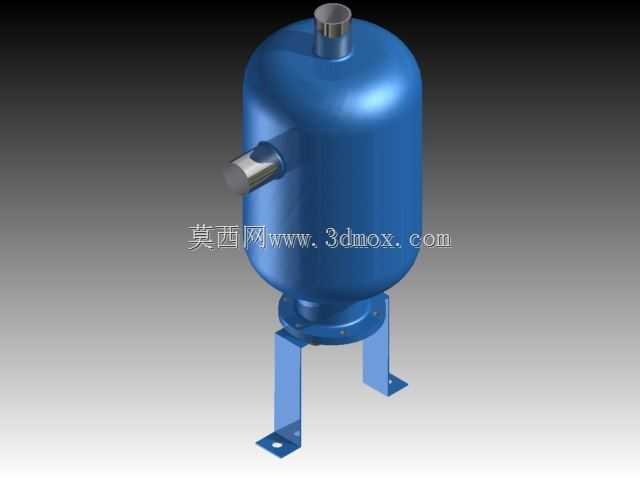

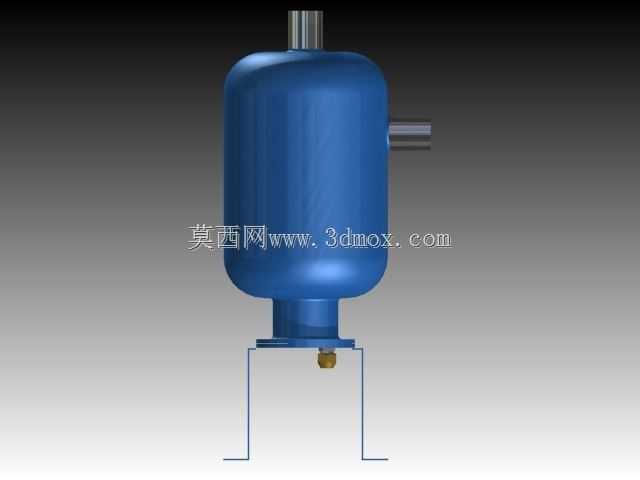

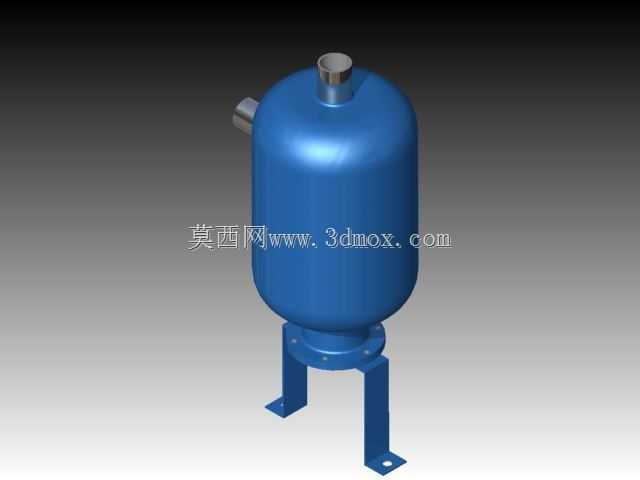

从结构设计来看，该模型采用立式椭圆封头罐体结构，罐体顶部居中设置排气出口，侧部切线方向设置进气接口，含油气体沿切线进入罐体后，会依托筒体内壁形成旋流，在离心力作用下将密度更大的油滴甩向筒壁，油滴沿壁面滑落至罐体底部集油腔，经过分离后的制冷剂气体则从顶部出口排出进入后续换热环节。罐体底部采用三腿式支腿支撑结构，支腿底部带安装地脚板，可直接通过膨胀螺栓固定在机组机架或者混凝土基础上，支腿的高度预留了底部排污、回油接口的安装操作空间，无需额外抬高罐体即可完成管路对接。

设计过程中需要重点控制几个边界参数：首先是罐体的筒体内径要匹配对应冷量下的排气流速，流速过高会导致气流携带油滴二次夹带，降低分离效率，流速过低则会造成罐体体积过大，增加材料成本与安装占地；其次是进气接口的切入角度与伸入筒内的长度，要保证进入罐体的气流能够形成稳定的旋流场，避免气流直冲对面筒壁造成扰动，影响油滴沉降；支腿的焊接位置要避开罐体底部的焊缝热影响区，同时要核算满液状态下支腿的承重强度与抗剪性能，避免运输或者运行过程中出现支腿变形、焊缝开裂的问题。

安装层面需要注意，该设备必须保持垂直安装，倾斜角度不能超过2度，否则会打乱内部旋流场，直接降低分离效率；进出口管路要设置独立的管架支撑，不能将管路重量直接压在罐体接口上，避免长期运行后接口处出现应力开裂；罐体底部要预留足够的检修空间，方便定期排污、更换内部的过滤元件（若配置精滤组件），同时要保证回油管路的坡度符合设计要求，让分离出的润滑油能够顺畅流回压缩机曲轴箱。这类小冷量油分没有复杂的内部构件，结构可靠性高，日常维护量小，只要安装对位、管路设计合理，就能长期稳定运行，是中小型制冷系统中不可或缺的辅机设备。
