单臂式液压校直压装设备结构设计

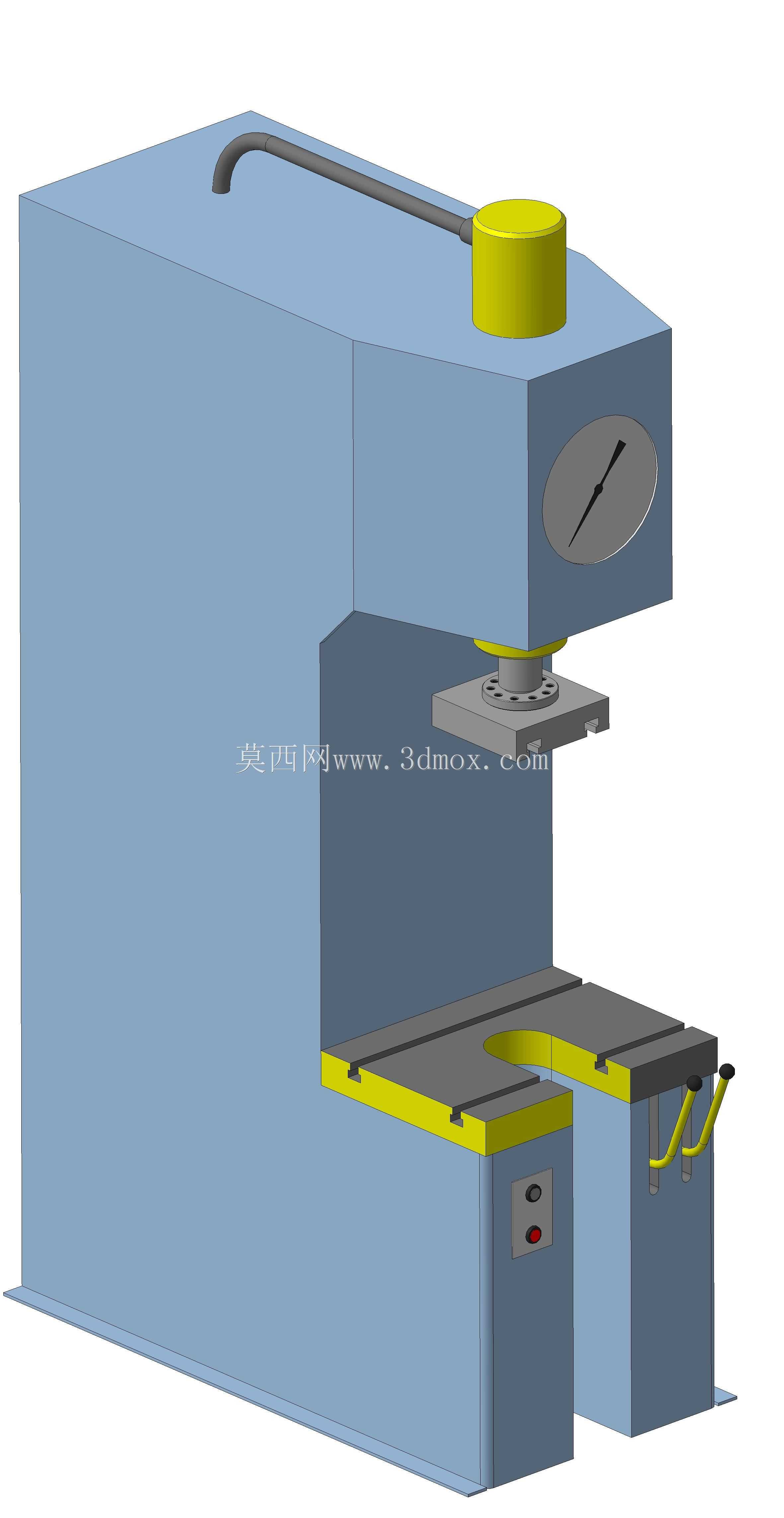

这款单臂开式结构的液压压力设备，在中小批量零部件加工场景中适配性极强，常见于五金加工车间的轴类零件校直、过盈配合件压装、小型钣金件冲压成型工序，也可用于小型塑料制品的压制成型、零部件铆接等作业，相比闭式四柱压机，开式C型机身的结构设计能从三个方向接近作业区域，操作人员上下料、调整工装的操作空间更充裕，适配长条状、异形工件的加工作业，不会出现闭式机身两侧立柱干涉工件摆放的问题。从设计逻辑来看，机身采用整体焊接箱式结构，内部布置加强筋板抵消冲压作业时的偏载力矩，避免长期使用后机身开口处出现变形量超差的问题，顶部的主油缸采用垂直布置方式，活塞杆端连接的活动滑块沿机身内侧的导轨做垂直往复运动，导轨间隙可通过侧边的调节螺钉调整，保证滑块运行的直线度，避免压装作业时出现啃模、工件压偏的问题。设备前端的工作台采用分体式可调结构，两个工作台面可根据工件长度调整间距，台面上加工有标准T型槽，用于固定工装夹具、定位块，操作人员可根据不同工件的加工需求快速更换工装，工作台侧边布置的手动操作手柄用于控制油缸的升降、保压、泄压动作，操作位置符合人体工程学设计，操作人员站在设备前方即可完成全部操作，无需频繁移位。机身正面布置的压力表可实时显示油缸工作腔的压力值，方便操作人员根据不同加工工艺调整系统压力，避免压力过大压损工件或者压力不足达不到加工要求。从安装边界来看，设备底部为整体式安装底座，无需做特殊的地基预埋，只要放置在平整的硬化车间地面上，通过地脚螺栓固定即可投入使用，机身侧面预留了液压站、电控系统的安装空间，外接液压管路、供电线路的接口都集中布置在机身侧后方，避免管线干涉前方操作区域，设备顶部的油缸吊装环方便设备进场安装时的吊装转运，整体结构紧凑，占用车间面积小，适合中小型加工车间、机修班组、装配生产线旁的定点压装工位使用。在实际选型适配时，需要注意设备的开口高度、喉深参数与常加工工件的尺寸匹配，喉深决定了设备可加工工件的最大宽度，开口高度决定了可放置工件的最大高度，配合不同的工装夹具，这款设备可覆盖绝大多数中小型零部件的压装、校直、成型作业需求，日常维护时只需定期检查导轨润滑情况、液压油液位、油缸密封件磨损情况即可，维护成本低，作业稳定性强，是中小加工场景中通用性极强的锻压作业设备。
