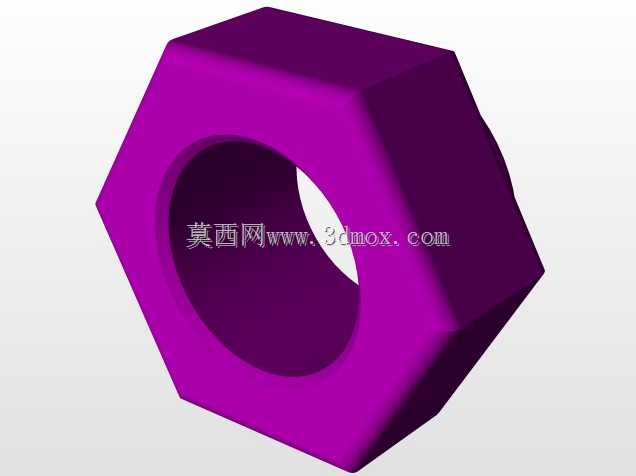

四柱式液压驱动压力加工设备结构设计

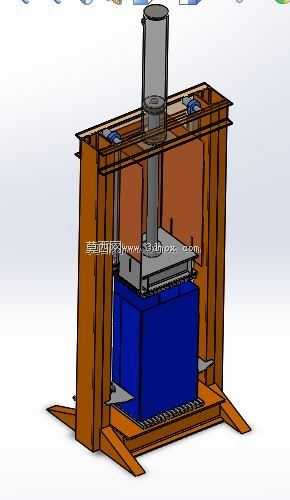

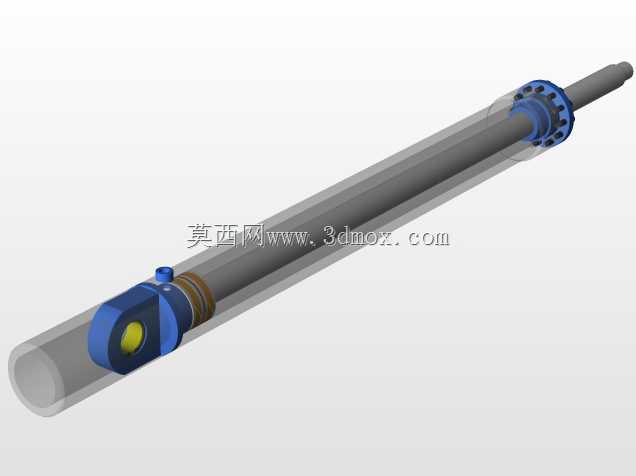

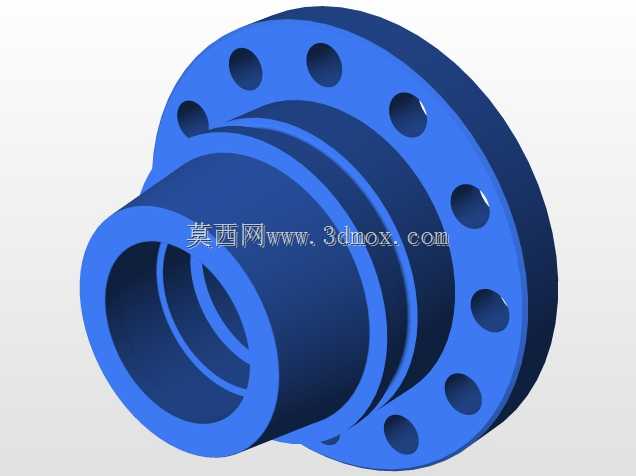

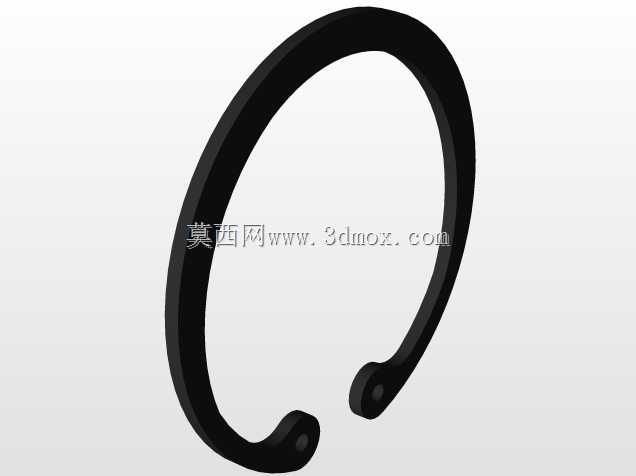

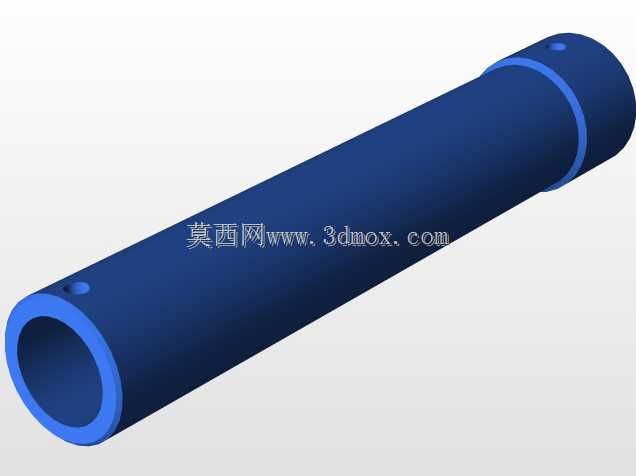

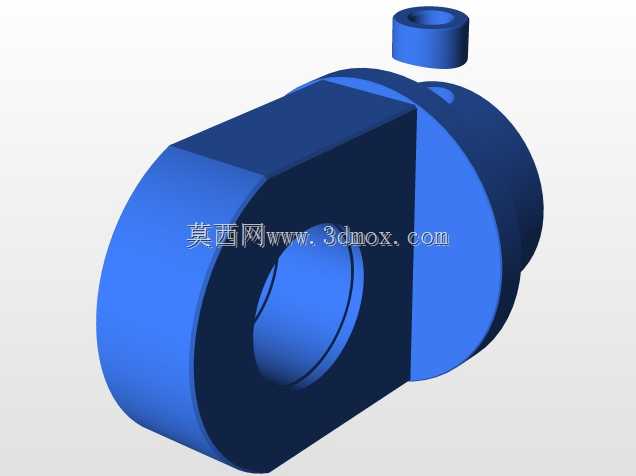

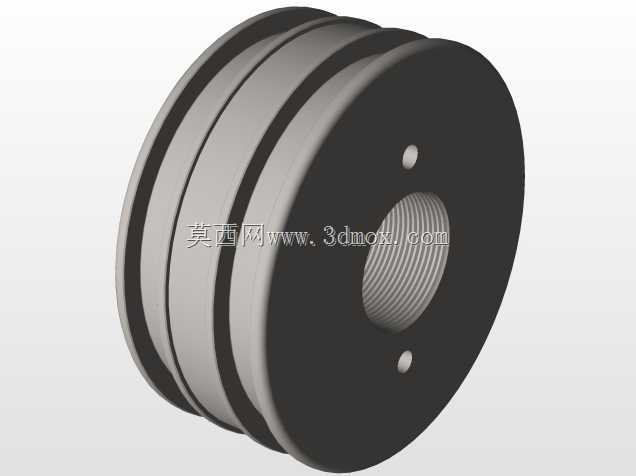

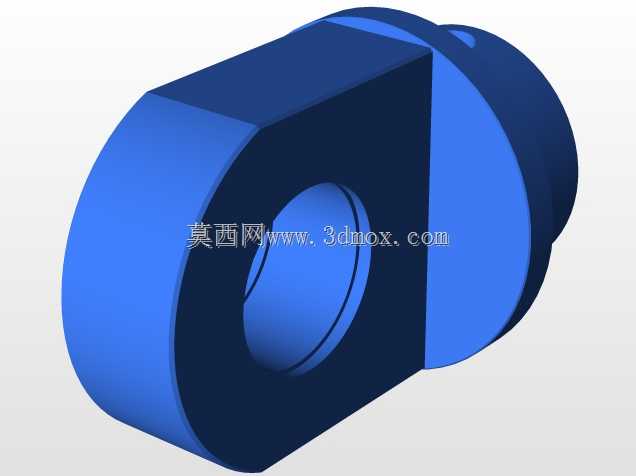

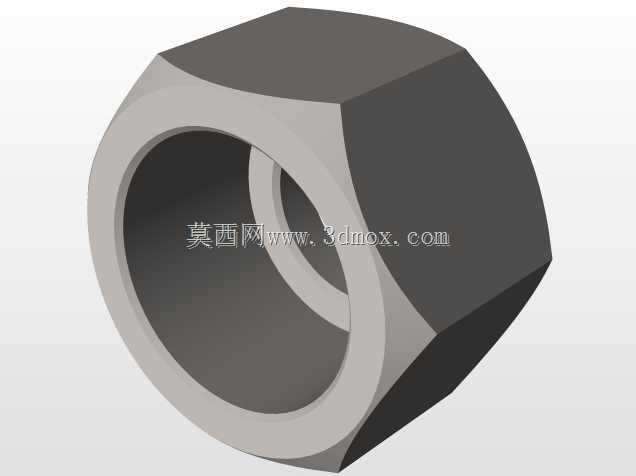

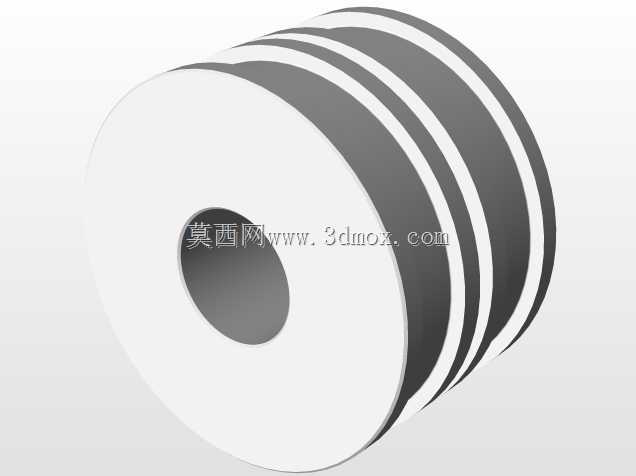

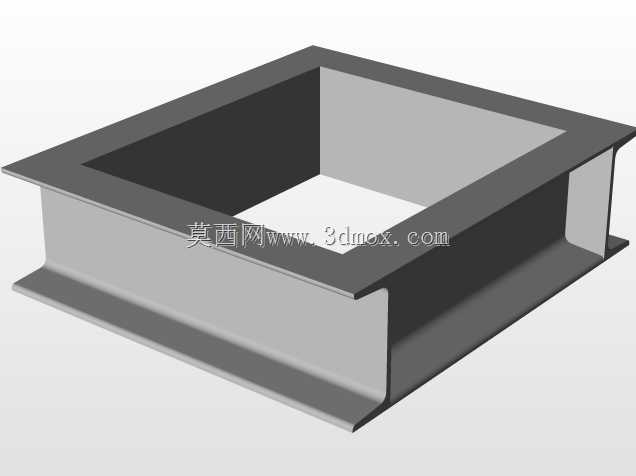

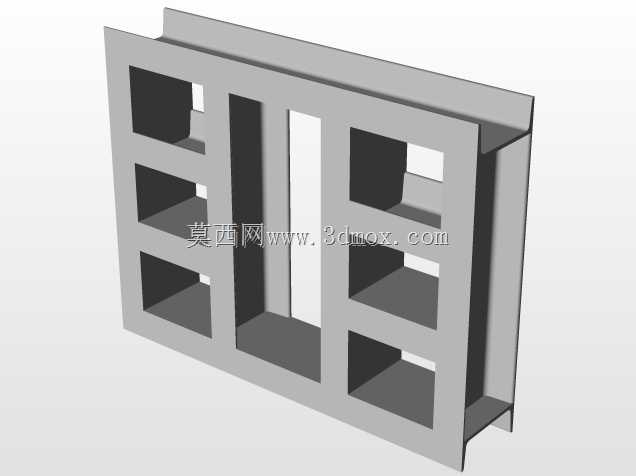

该压力设备采用四柱式框架承载结构，四根导向立柱对称分布于工作台四角，配合上下横梁形成封闭受力环，可在大吨位压制作业下保持整体结构刚性，避免偏载导致的立柱变形或导向卡滞。设备顶部布置主驱动油缸，活塞杆垂直向下连接滑动压头，两侧对称设置辅助导向缸，既可以平衡压头下行过程中的侧向力，也能在压头回程时提供稳定的复位拉力，保障压头全程沿垂直方向做直线运动，压合面平行度误差可控制在小尺寸公差范围内。

从实际应用场景来看，这类设备可覆盖五金零件冲压成型、塑胶件热熔压合、轴承与轴套的过盈压装、小型零部件铆接等多类工序，常见于五金加工车间、电子配件组装线、小型汽配加工点位，适配多品种小批量的柔性生产需求，无需复杂换型即可适配不同高度的工装夹具。

设计过程中优先考虑了安装边界的适配性，底部工作台预留了标准T型槽安装位，可直接固定通用工装夹具或定制模具，工作台面到压头下死点的行程区间覆盖常规小型零件的压装高度需求，设备整体占地尺寸紧凑，无需额外做地基预埋即可直接放置于硬化车间地面使用，外接液压动力源与控制回路即可完成调试投用。

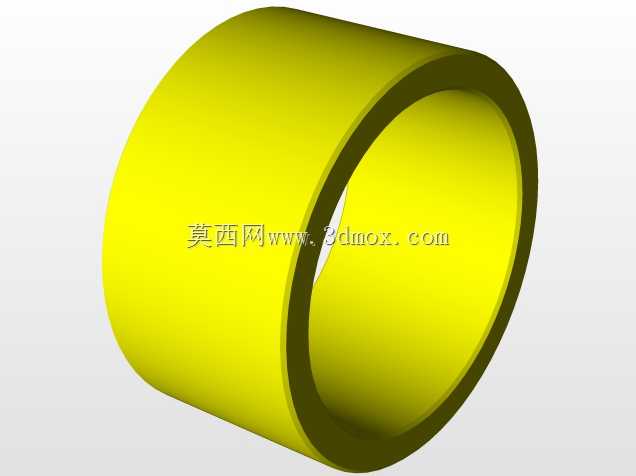

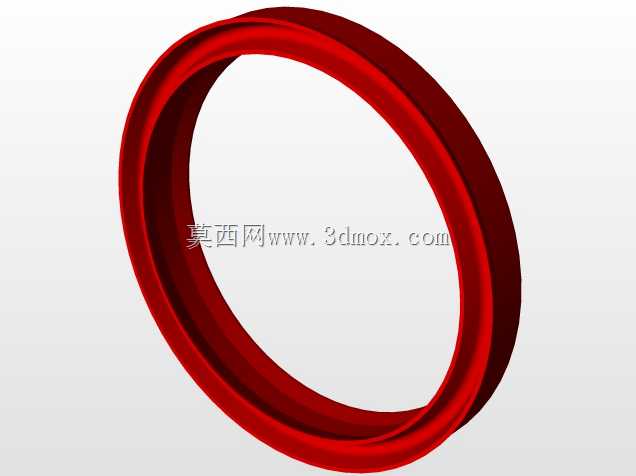

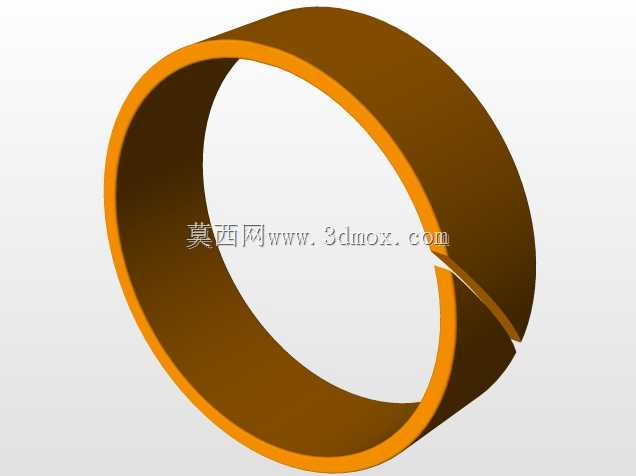

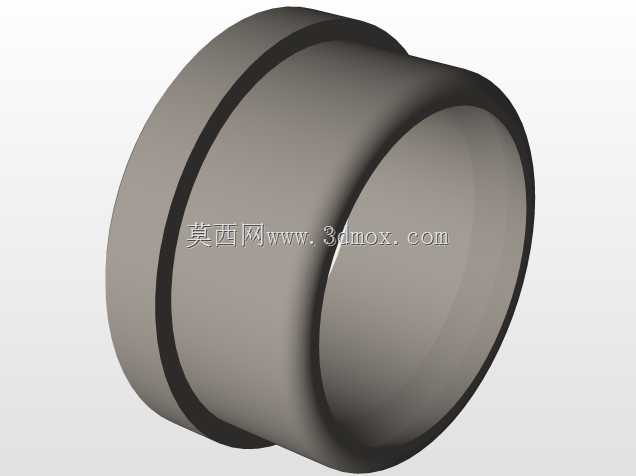

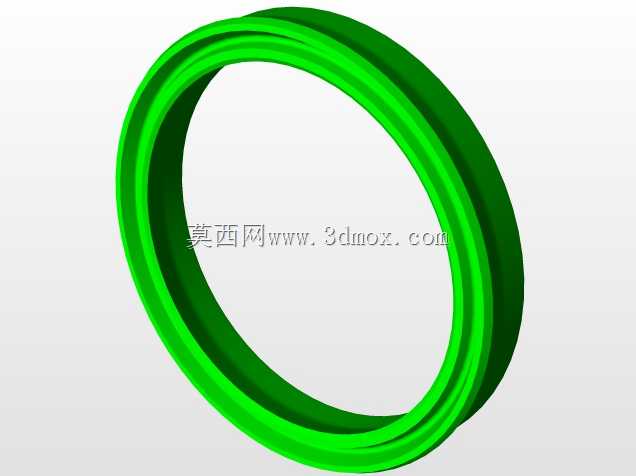

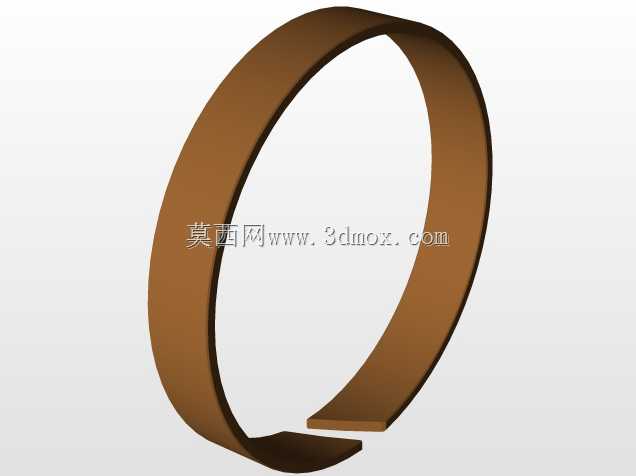

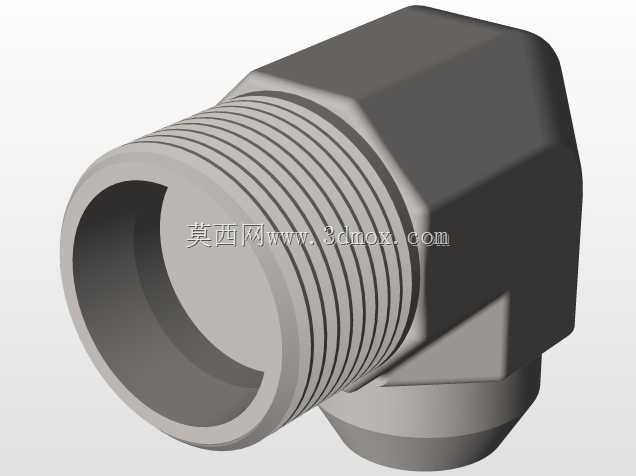

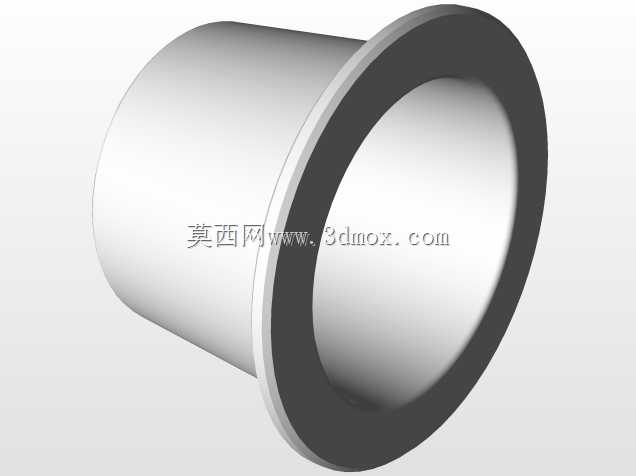

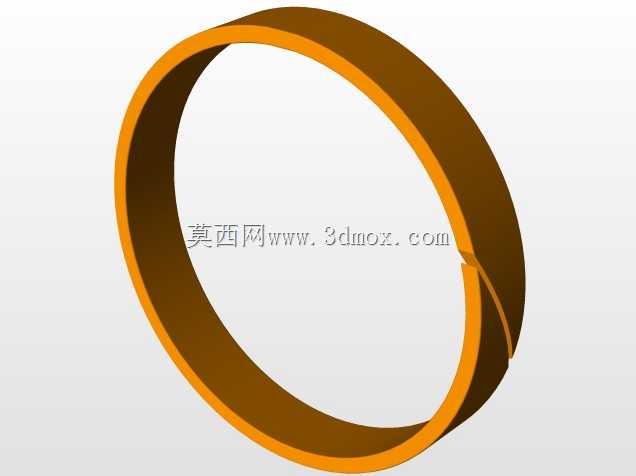

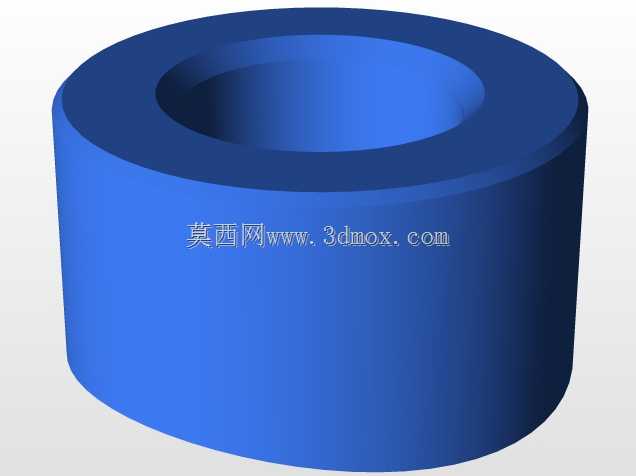

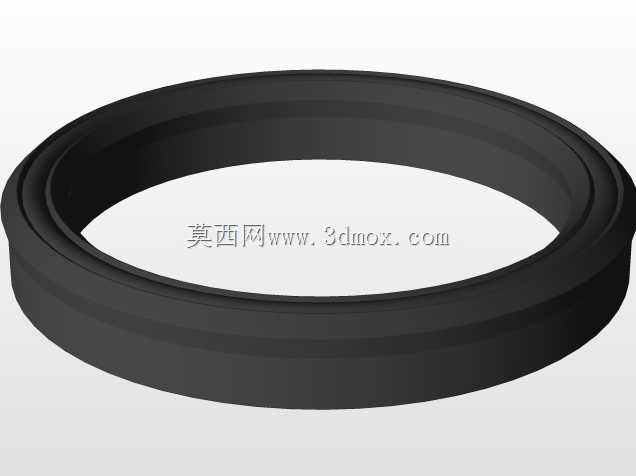

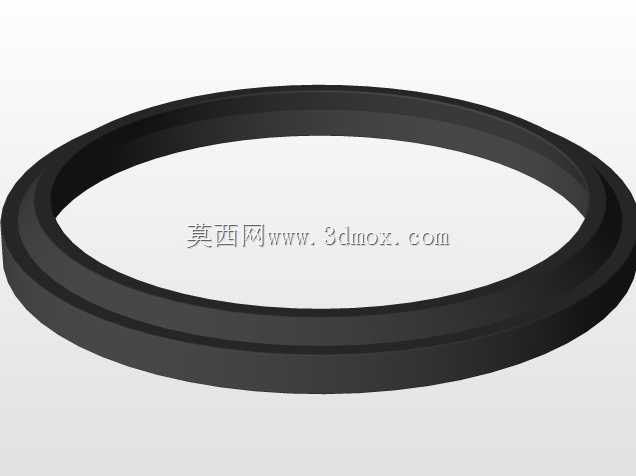

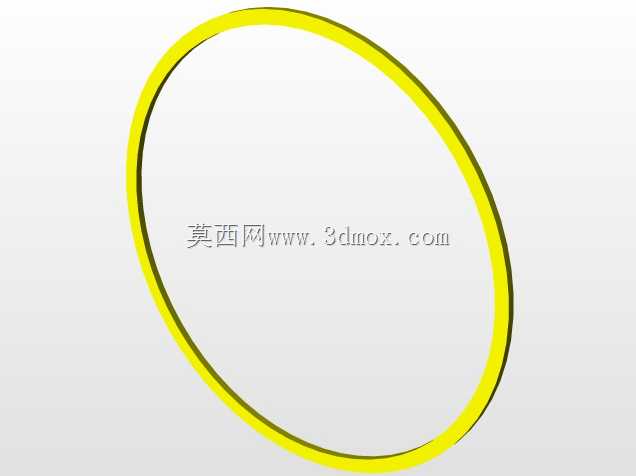

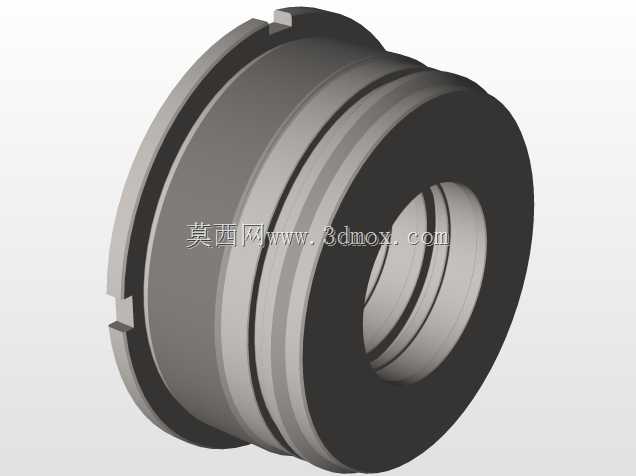

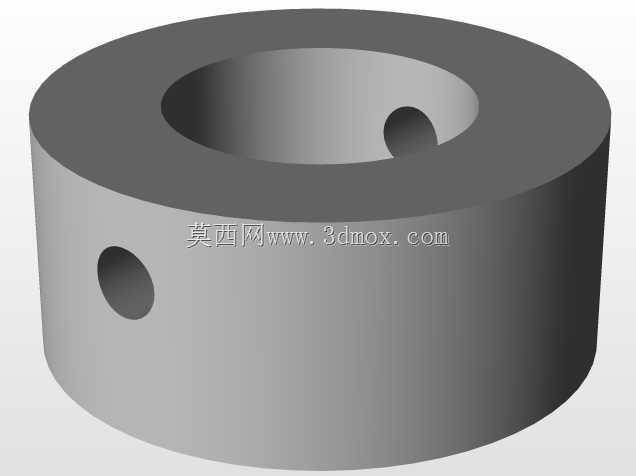

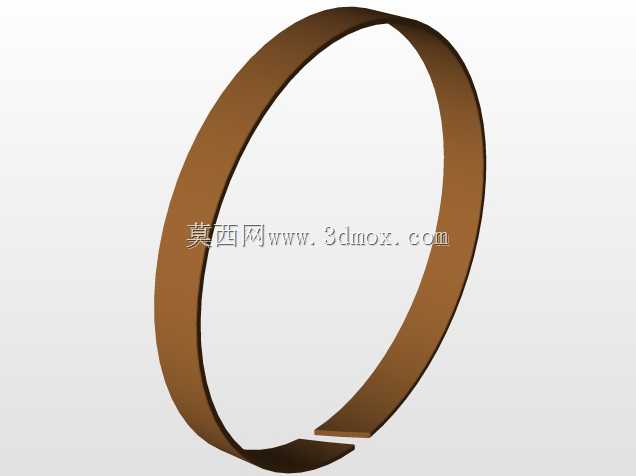

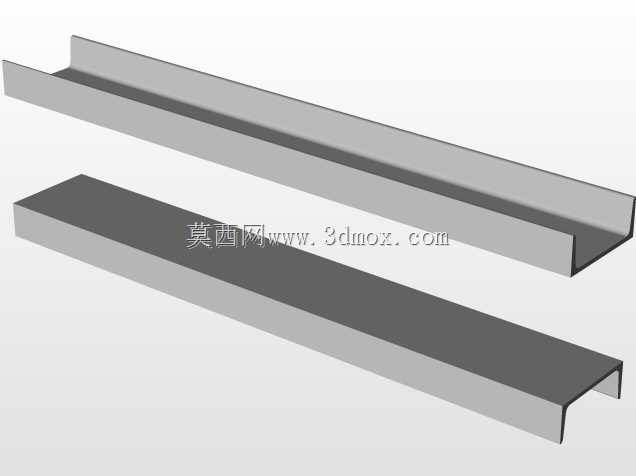

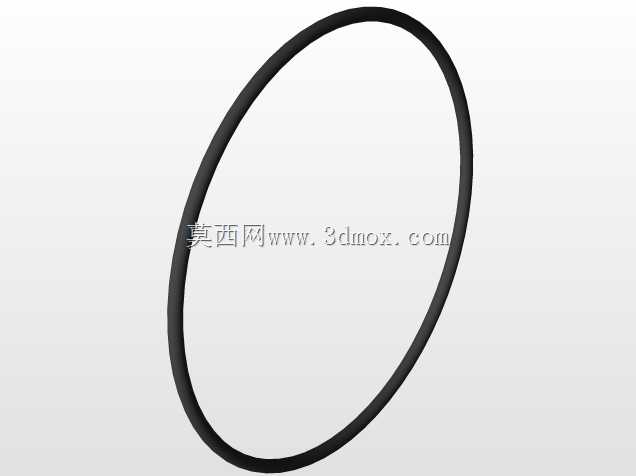

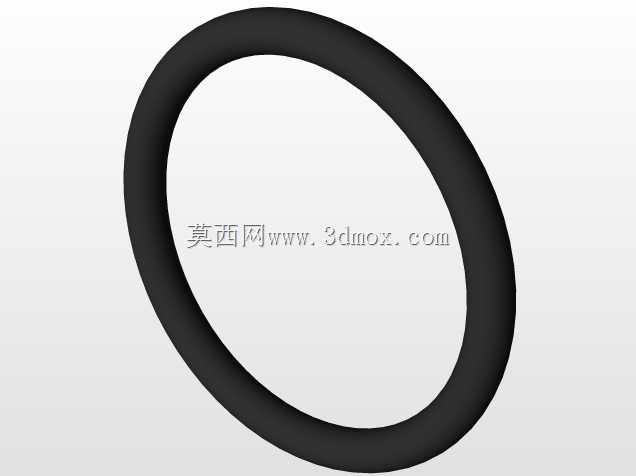

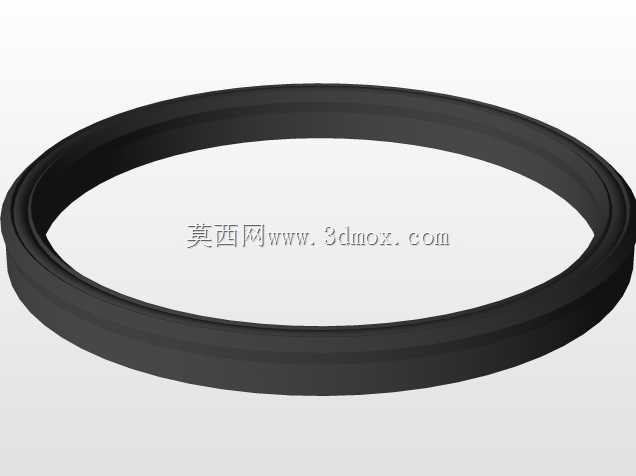

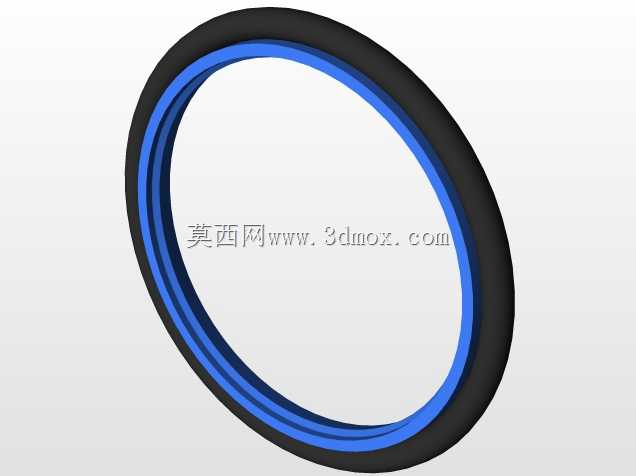

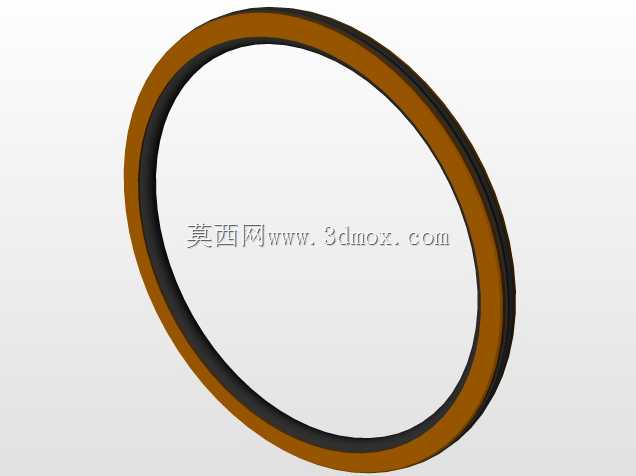

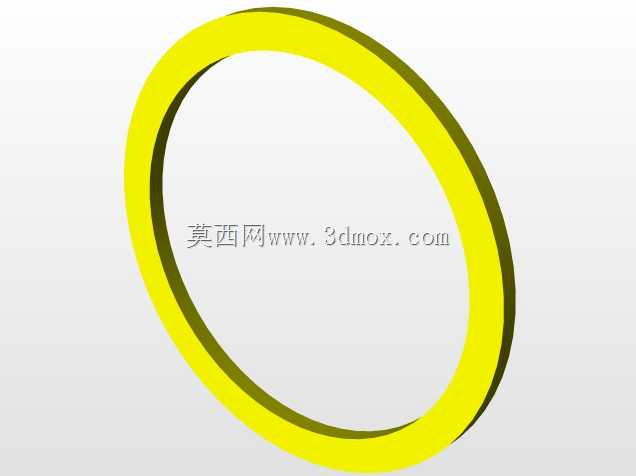

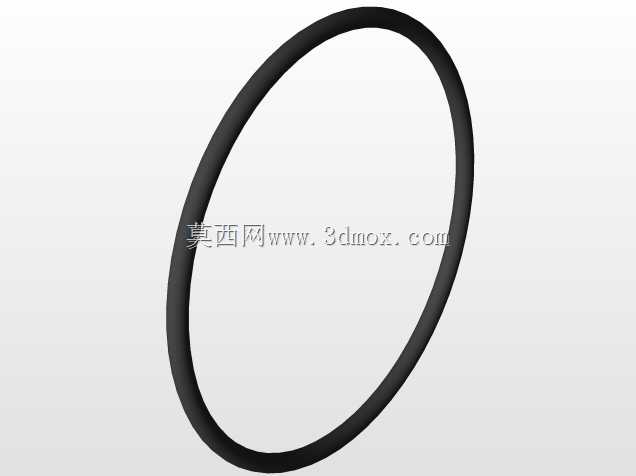

压头与工作台之间设置了可拆卸的防护垫板，可避免长期压合作业对工作台面造成磕碰损伤，两侧导向柱配套了防尘密封结构，可阻挡车间内的金属碎屑、粉尘进入导向配合面，减少导向套的异常磨损，延长设备维护周期。整体结构没有冗余的装饰性设计，所有构件均围绕受力承载、运动导向、作业安全三个核心维度布置，受力路径从主油缸输出后直接经压头传递至工件，再通过工作台、下横梁、立柱回流至上横梁形成闭环，无多余传力环节，力损控制在较低水平。滑动压头的导向配合段采用加长铜套结构，相比短导向套可大幅降低压头下行过程中的摆动量，针对偏心载荷工况的适应性更强，即使压合作业点不在工作台中心位置，也能保持压头垂直下压，避免工件压装偏斜、模具崩损等问题。设备的液压管路沿立柱内侧隐蔽布置，既避免管路外露被工件磕碰损坏，也能让整体外观更规整，减少车间作业时的管路勾挂风险。
