V型八缸内燃机结构展示三维数模

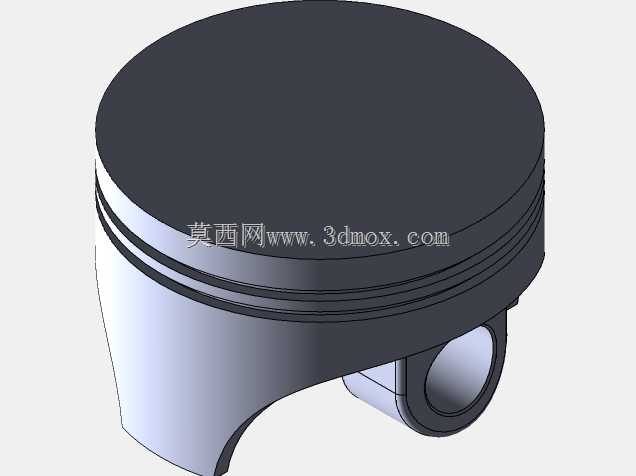

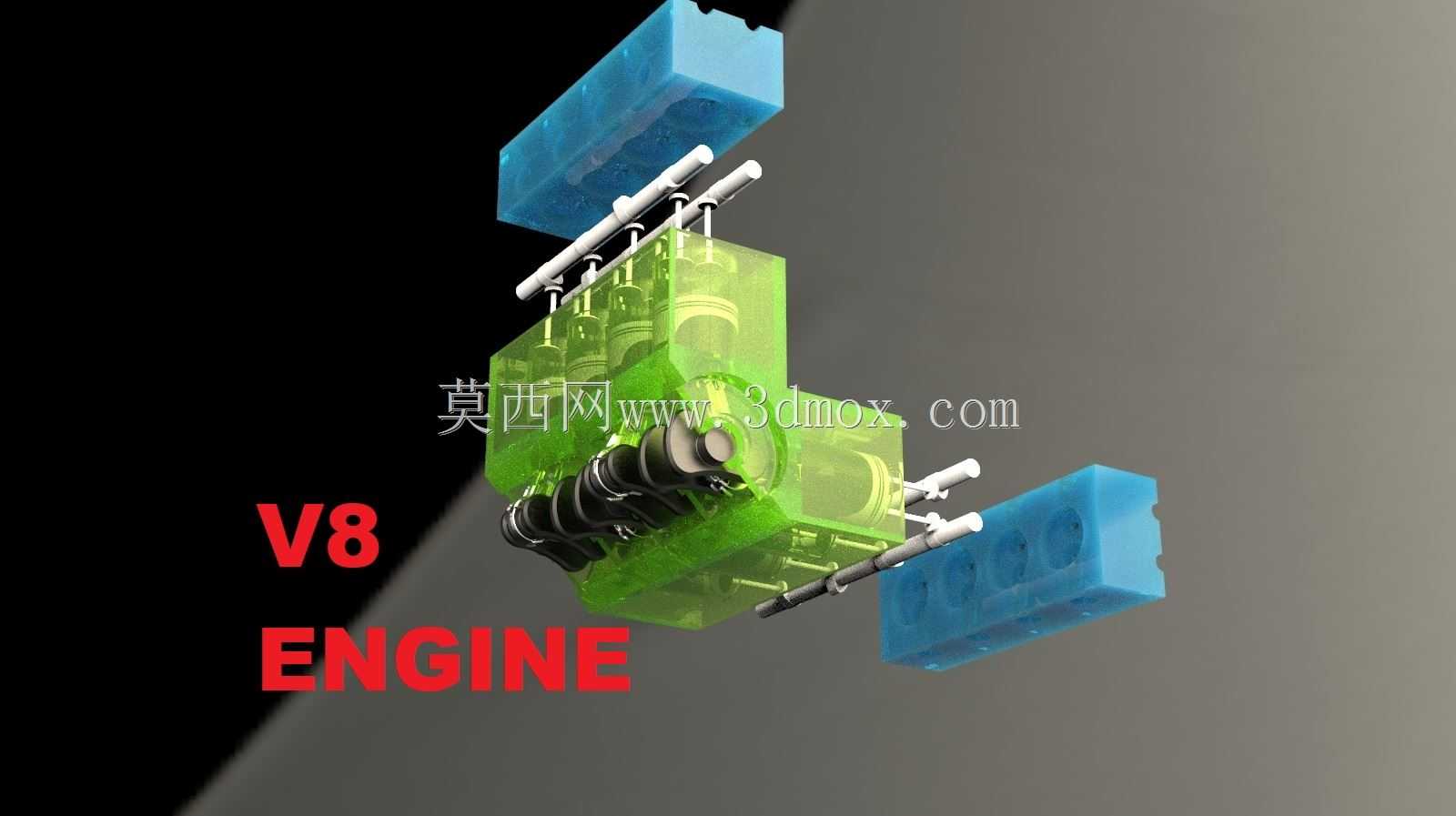

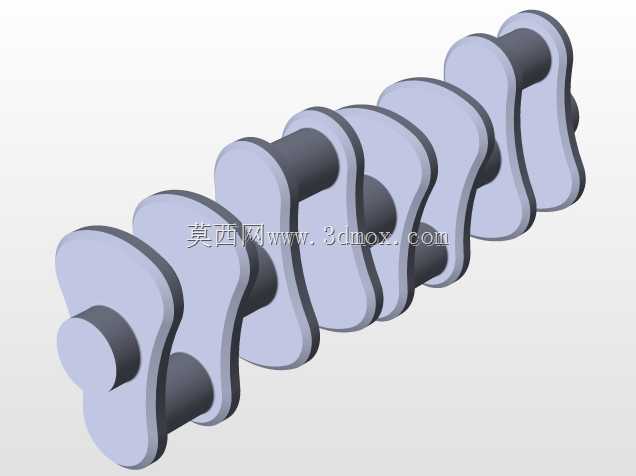

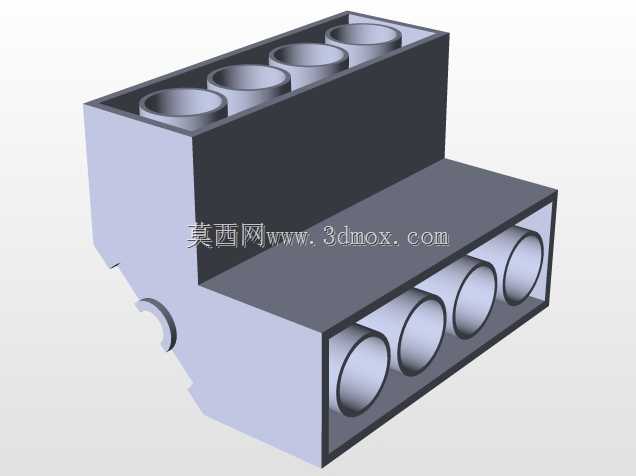

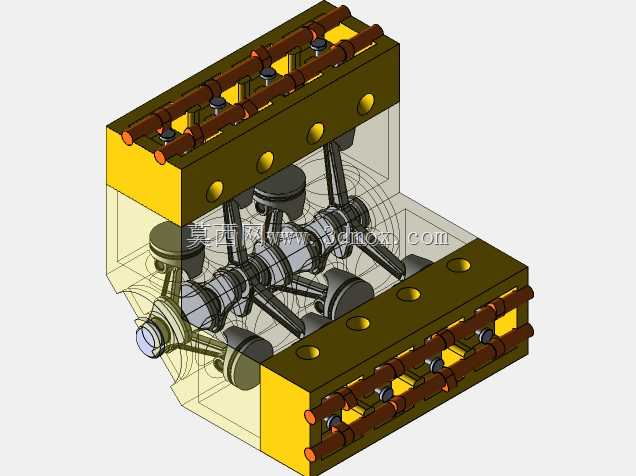

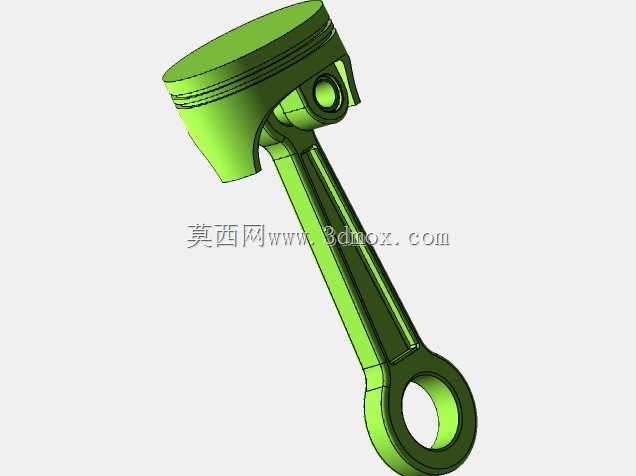

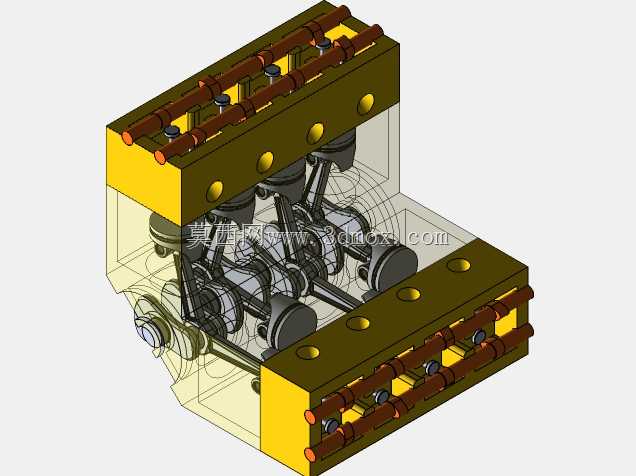

这款V型八缸动力装置的三维数模，完整还原了大排量内燃机的核心结构布局，在乘用车高性能动力、工程机械配套动力、船舶辅机等场景中，这类V8构型的动力单元凭借输出扭矩平顺、运转振动小的优势，始终占据大排量动力选型的重要位置。从结构设计逻辑来看，采用90度夹角的V型气缸排布，能够在保证八缸排量基数的前提下，大幅压缩动力单元的纵向安装长度，同时平衡两侧气缸的往复惯性力，降低整机运转时的一阶、二阶振动幅值，减少配套设备的减震结构设计压力。数模中清晰呈现了两侧气缸盖的进排气道布局、顶置配气机构的凸轮轴与气门传动组结构，缸体内部的曲柄连杆机构按照实际做功顺序完成了活塞、连杆、曲轴的装配对位，能够直观展示四冲程内燃机进气、压缩、做功、排气四个行程的部件运动关系。在安装边界的设计考量上，数模预留了发动机悬置的安装点位、进排气系统的对接法兰、冷却管路与润滑管路的接口位置，两侧缸盖上方的气门室盖轮廓、前端轮系的附件安装位都按照实际量产机型的尺寸比例构建，能够为动力舱布局设计、周边附件匹配提供直接的尺寸参考。不同于直列六缸机型的狭长布局，V8结构的整机宽度更大但高度更低，在前置后驱车型的动力舱布置中，能够更好平衡前后轴荷，同时给两侧悬挂结构留出充足的安装空间；在固定动力机组的应用场景中，这类结构的整机重心更低，运转时的稳定性更强，适合长时间高负荷的持续输出工况。数模中拆分展示的活塞冷却喷嘴、主轴承盖、曲轴止推片等细节结构，也能够帮助结构设计人员理解大排量内燃机的强度设计逻辑，比如缸体采用的龙门式结构能够提升曲轴箱的整体刚性，承受高爆发压力下的结构载荷， forged钢制曲轴的配重块布局经过动平衡优化，能够在高转速工况下保持运转稳定性。对于三维建模从业者而言，这款数模的装配逻辑完全遵循实际生产的装配工艺顺序，从缸体主轴瓦的安装、曲轴落位、主轴承盖锁紧，到活塞连杆组的装配、缸盖垫与缸盖的紧固，再到配气机构、附件轮系的安装，每一步的配合公差、装配间隙都在数模中有所体现，能够作为内燃机结构设计学习的典型参考案例。
