ABB户外高压封闭式油箱断路器结构

这款高压断路器的三维结构还原，最初是为了配合户外变电站的设备布局校核工作搭建的，核心是解决前期方案排布时，设备到场后安装空间冲突、绝缘距离不足的常见工程问题。做这类电力设备建模，不能只追求外观形似，首先要明确它的实际应用场景——这类封闭式油箱断路器多用于10kV-35kV电压等级的户外输配电节点，承担线路正常负荷电流的分合操作，以及故障状态下快速切断短路电流的保护作用，是配电网里保障线路安全的核心开关设备。

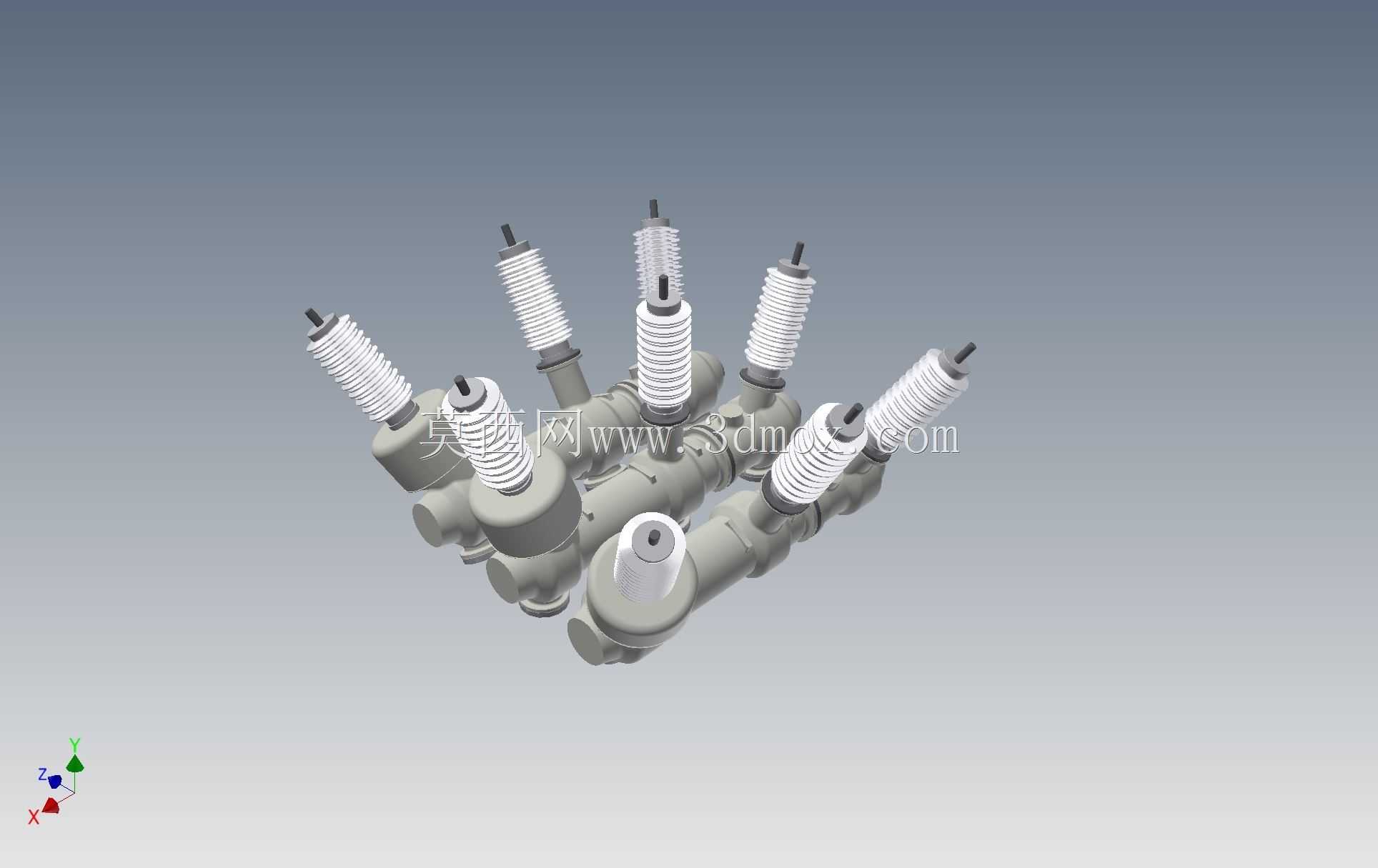

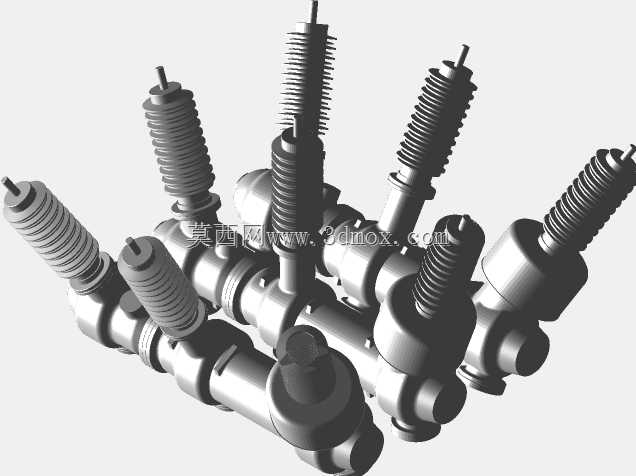

建模过程中没有追求毫米级的极致公差，毕竟是用于方案阶段的布局校核，核心是把设备的安装边界、外部操作机构的运动范围、进出线套管的排布间距做准确。首先确定的是底部安装法兰的孔位尺寸，这是和现场基础槽钢对接的核心基准，一旦孔位偏差，后续所有布局都失去参考意义；其次是六只进出线瓷套的外轮廓尺寸与相间距离，这直接关系到带电部分的安全绝缘距离校核，户外安装还要考虑风偏、覆冰后的安全间隙，所以瓷套的高度、伞裙的外伸尺寸都按照实际样本的安装尺寸做了还原，避免后期排布时出现相间距离不足的硬伤。

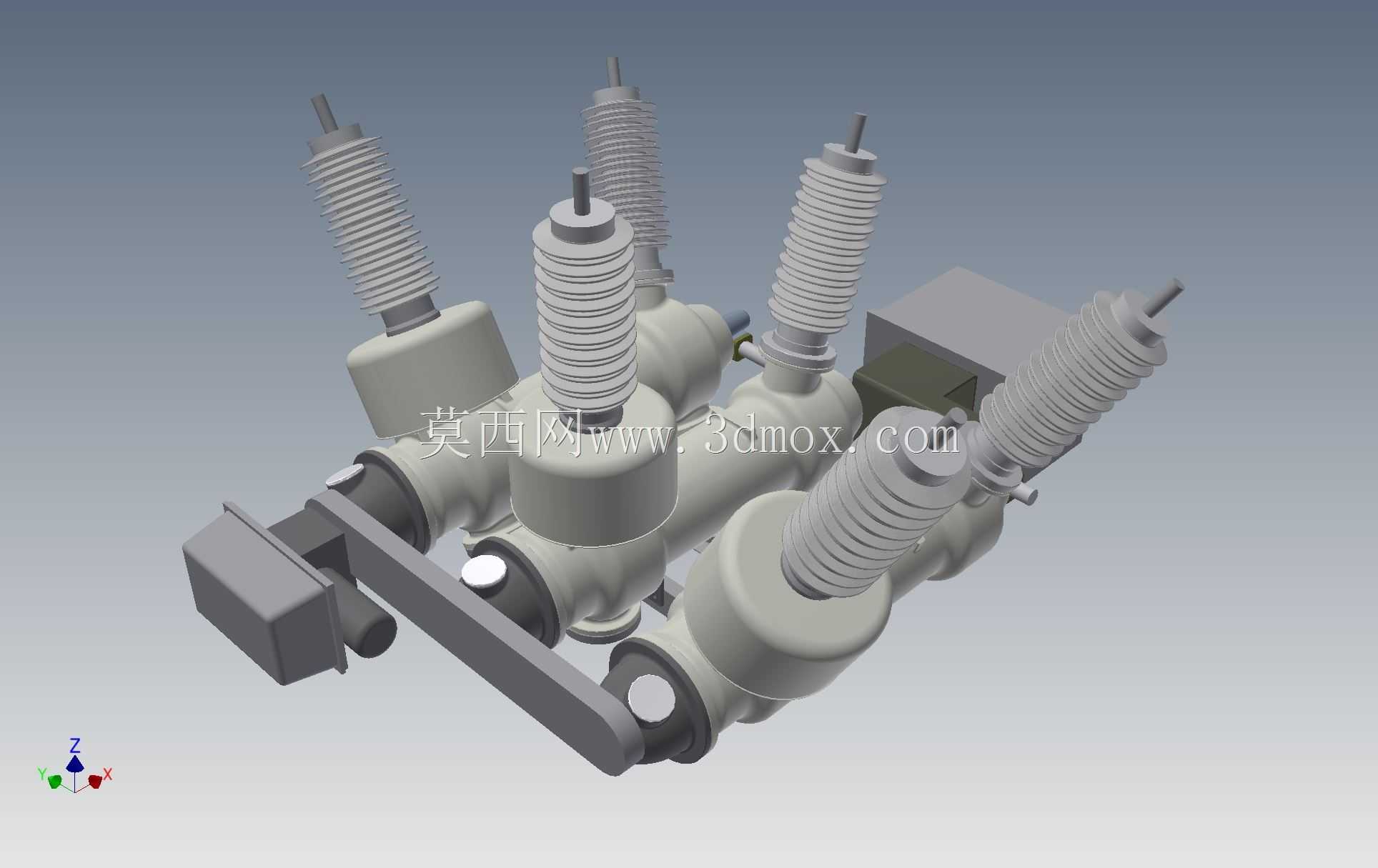

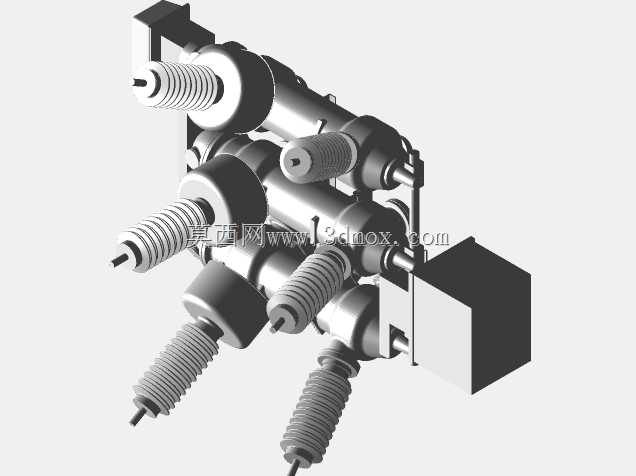

设备侧面的操作机构箱、传动连杆的外轮廓也做了完整还原，这部分是现场运维操作的核心区域，布局时需要预留足够的操作空间，还要考虑机构箱开门的回转范围，不能和相邻设备、站内护栏产生干涉。封闭式油箱的本体轮廓按照实际的罐体尺寸建模，油箱是设备灭弧介质的容纳腔体，外部的散热筋、吊装吊耳的位置也做了对应还原，方便前期做吊装方案校核时，确认吊车站位、吊臂回转范围内不会和周边构筑物冲突。

从结构设计的角度看，这类设备的三相排布采用对称式布局，传动连杆从操作机构延伸至各相极柱，保证分合闸动作的同步性，建模时特意保留了连杆的运动间隙空间，方便后续做动作仿真时验证传动路径是否存在卡滞风险。进出线端子的位置按照标准接线方向设置，方便后续对接母线桥、架空引线时，直接在装配环境里核对引线的弯曲半径、连接金具的安装空间，不用等设备到场后才发现引线长度不足、金具安装空间不够的问题。

做这类电力设备的三维模型，核心是服务于工程前期的方案排布、安装校核，不需要拆解内部的灭弧室、触头结构，只要把外部安装接口、操作空间、安全距离相关的尺寸做准确，就能满足变电站布置、设备选型、安装方案编制的实际需求，避免现场施工时出现设备与基础不匹配、安全距离不足导致的返工问题。
