工业大型袋式除尘器结构设计方案

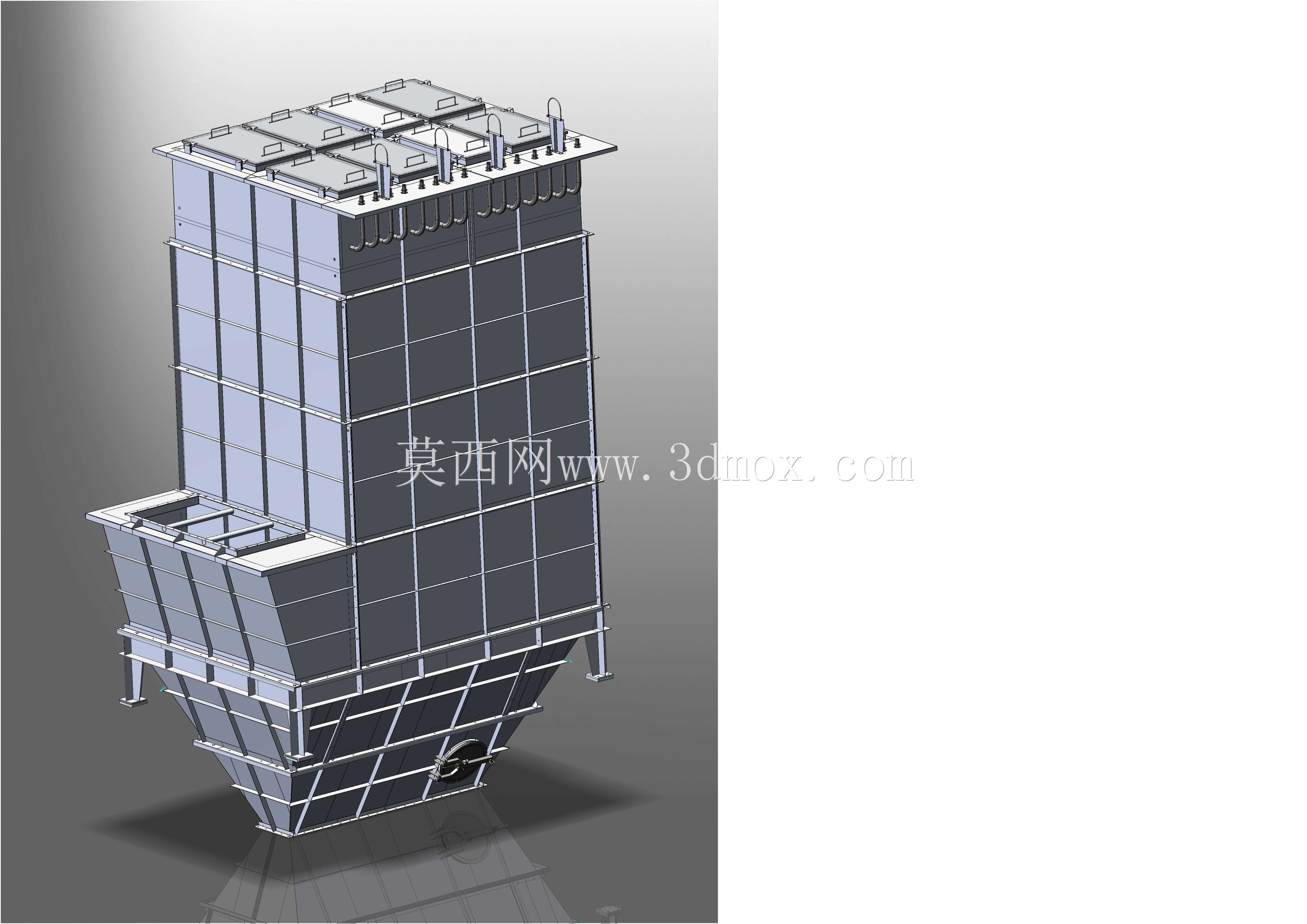

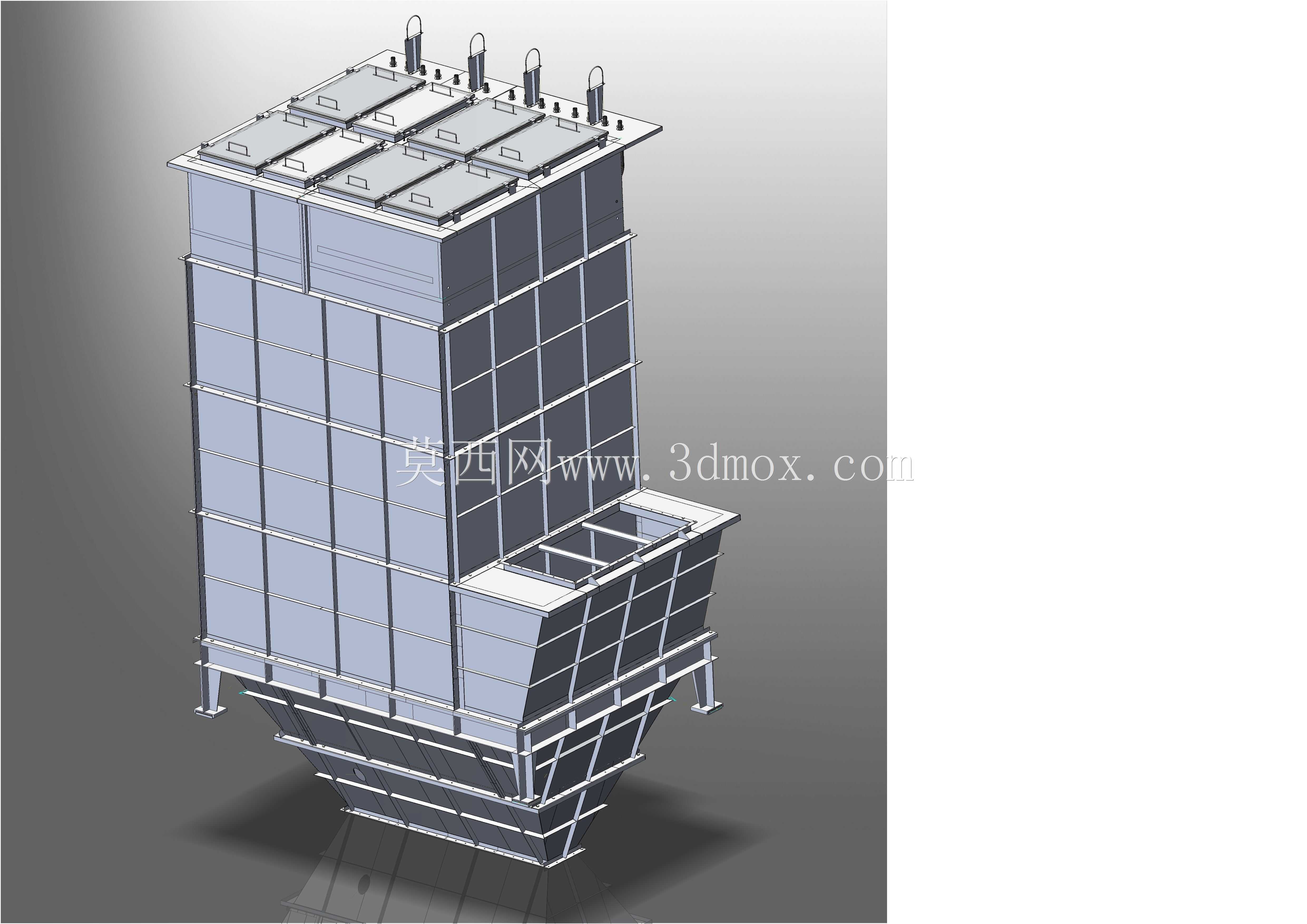

在冶金、建材、火电、木工加工等存在大量粉尘产生的生产场景中，含尘废气的达标处理是产线合规运行的核心环节，这款袋式除尘设备的三维结构设计，正是针对大风量、高浓度粉尘工况的落地化结构方案。从实际使用逻辑出发，设备上部设置多组脉冲喷吹机构，对应下方分室布置的滤袋安装腔，运行时含尘气体从设备中下部的进风口进入灰斗上方的气流均布空间，大颗粒粉尘在重力作用下直接沉降至下部锥形料斗，经卸料阀排出，细微粉尘随气流穿过滤袋时被阻留在滤袋外表面，净化后的气体透过滤袋进入上部净气腔，汇总后从出风口排出，整套气流路径经过流道优化，避免局部风速过高冲刷滤袋，延长滤袋使用寿命。设计阶段充分考虑了现场安装与运维的边界条件，设备主体采用模块化壁板拼接结构，外部设置型钢加强框架，既保证整体结构刚度，承受滤袋积灰后的附加载荷与负压运行时的结构变形，又能拆分运输，适配不同厂区的进场通道限制。下部双锥形灰斗的倾斜角度严格按照粉尘安息角设计，避免粉尘在斗壁积附搭桥，灰斗侧壁设置振动器安装位，可根据处理粉尘的特性选配助流装置。顶部的检修盖板采用快开式密封结构，对应每个滤袋室设置独立检修口，无需整机停机即可完成单室滤袋更换作业，大幅降低运维停机对产线的影响。设备侧面预留了差压传感器、温度传感器的安装接口，可直接对接厂区的环保监控系统，实时监测设备运行阻力，匹配最优的脉冲喷吹间隔，降低压缩空气耗量。从安装边界来看，设备底部的支腿按照常规工业厂房的层高标准设计，支腿底部预留地脚螺栓安装孔，可直接固定在混凝土基础上，进风口与出风口的法兰尺寸匹配常规工业通风管道的通用规格，无需额外制作过渡连接件即可对接现场风管系统，料斗下方预留足够的空间安装螺旋输送机或者星形卸料阀，适配不同的粉尘收集输送方式。整体结构没有冗余的装饰性设计，所有构件的尺寸、连接方式都围绕加工便利性、运行可靠性、运维便捷性三个核心维度展开，可直接作为同类型除尘设备选型、结构深化设计的三维参考模板，帮助结构设计人员快速完成方案调整与工程出图。
