工业除尘配套离心引风机结构设计

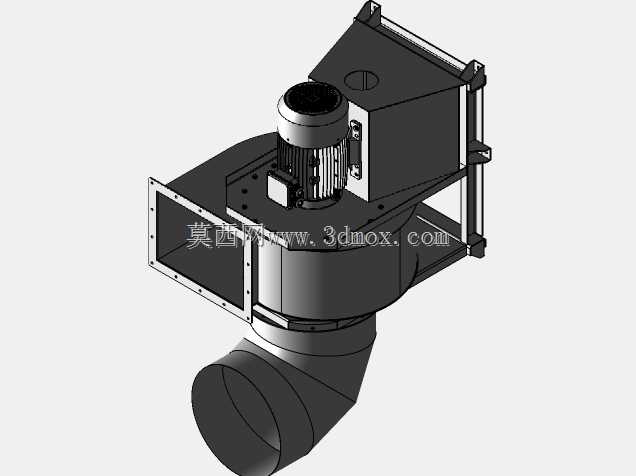

这款离心式引风机主要配套工业除尘系统使用，常见于木工车间打磨工位、五金焊接烟尘收集段、粉体加工投料口的负压抽风环节，负责将含尘气流通过管道负压吸入除尘主机，是整套除尘系统的动力核心部件。从结构设计来看，风机采用电机直联驱动的布局，省去了皮带传动的张紧维护环节，电机与蜗壳通过定制支架刚性连接，同轴度在装配阶段通过止口定位保证，运行时的径向跳动量控制在较低区间，能减少长期运行的轴承磨损。蜗壳采用渐开线型线设计，气流从轴向进风口进入叶轮后，在叶片推动下沿蜗壳流道逐步增压，最终从侧向出风口排出，这种流道设计能降低气流在壳体内的涡流损耗，相比普通直筒壳体的风机，同等风量下运行噪音更低，风压输出更平稳。进风口采用锥弧形集风器结构，与叶轮进口的配合间隙控制在合理范围，能减少气流进口处的回流损失，提升风机的容积效率。出风口采用方形法兰接口，法兰面预留了标准螺栓孔位，可直接与除尘管道的配对法兰对接，安装时无需额外制作转接件，法兰边缘的翻边结构能提升接口刚度，避免螺栓紧固时法兰面变形导致漏风。设备的安装边界需要注意，电机位于蜗壳上方，整机重心偏向电机侧，安装支架需要做对应加强，底部的支撑脚预留了地脚螺栓孔，可固定在设备平台或者钢架基础上，进风口下方的弯头段需要预留足够的管道安装空间，避免对接管道时与周边设备产生干涉。叶轮采用后向式叶片设计，这种叶片形式在输送含尘气流时，不易积尘，适合除尘系统的含尘气体输送工况，叶片与轮盘、轮盖的连接采用满焊结构，焊接后做动平衡校正，保证高速运行时的振动值在允许范围内。蜗壳侧面设置了检修口，日常维护时可以打开检查口清理叶片上附着的积尘，无需完全拆解风机，降低运维工作量。电机的接线盒位于机身侧方，接线时需要预留线缆弯曲半径，避免线缆弯折过度导致绝缘层破损，整机的防护等级适配一般工业车间环境，可在常规温湿度的室内工况下长期稳定运行。
