透明外壳带输出齿轮直流电动机结构

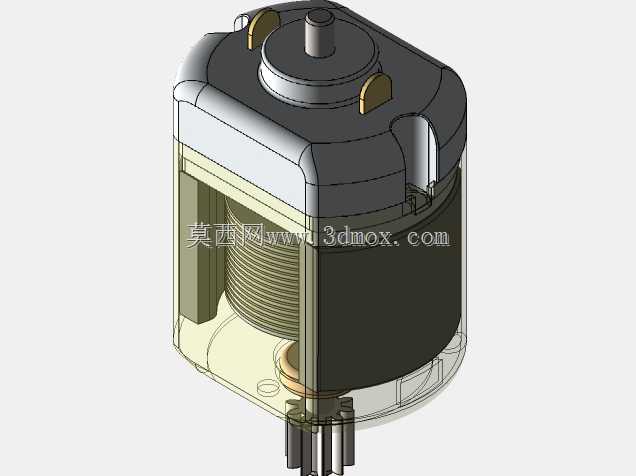

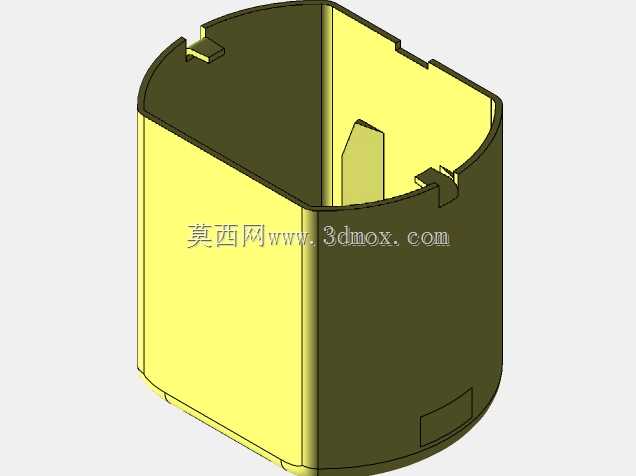

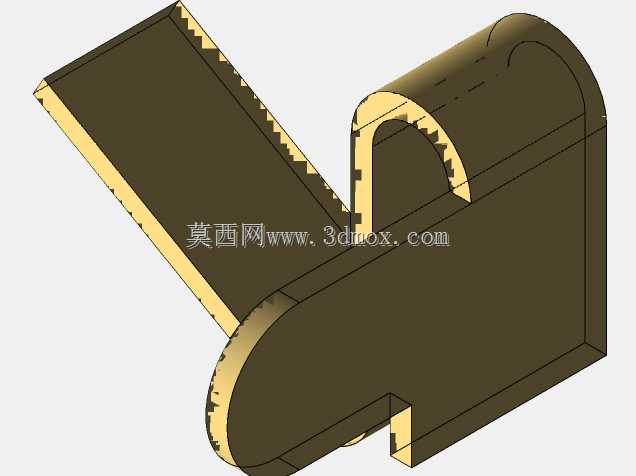

这款直流电动机的三维结构，在小型自动化执行端、民用电动器具、教学演示教具领域都有很广的适配空间，日常做小型传动机构选型时，这类带减速输出齿的直流电机是很常见的动力源，能直接和配套的塑料齿轮组啮合，不需要额外加装联轴器就能传递扭矩，很适合对安装空间要求紧凑的场景。从结构设计来看，模型做了半透明的壳体处理，能直观看到内部的转子冲片叠压结构、永磁体贴装位置、电刷与换向器的配合间隙，做结构校核的时候可以直接观察内部零件的干涉情况，不用反复做剖面剖切操作。输出端直接集成了小模数圆柱齿轮，齿顶圆、齿根圆的尺寸和壳体前端的定位止口做了同轴度约束，安装时只要把前端止口卡入配套机构的定位孔，就能保证齿轮啮合的中心距符合设计要求，避免出现齿面偏磨、传动卡滞的问题。壳体采用上下扣合的结构，侧边预留了卡扣装配位，不需要额外打螺丝就能完成端盖固定，这种设计在批量生产时能大幅提升装配效率，同时壳体的壁厚做了均匀化处理，避免注塑成型时出现缩痕影响外观和装配精度。内部的转子绕组排布做了等距优化，换向器的铜片和电刷的接触压力通过弹簧结构做了预设，能保证电机在额定转速下运行时，电刷不会出现跳火、过度磨损的问题。做机构集成设计时，要注意电机尾部的出线位置预留足够的走线空间，不能让线材和壳体的棱边发生摩擦，同时电机的安装固定位在壳体两侧的凸台位置，凸台上的安装孔中心距和输出轴的中心高做了尺寸关联，选型时只要核对这两个尺寸，就能快速判断是否适配现有机构的安装边界。这类小功率直流电机通常用在低负载连续运转或者间歇运转的场景，比如小型传送带驱动、电动玩具动力输出、智能小车驱动轮动力源，设计时要注意输出齿轮的模数和配对齿轮的模数保持一致，同时要核算传动比是否符合输出转速和扭矩的需求，避免出现电机过载烧毁的情况。模型里的内部结构完全按照实际量产的电机结构还原，包括转子的平衡槽、永磁体的充磁方向标识、电刷的弹簧安装位都做了细节呈现，做教学演示或者结构拆解分析时，能直接用来讲解直流电机的工作原理，也能作为小型传动机构设计时的动力源参考模型，直接导入装配体中做干涉检查和布局验证，省去了从零开始建模的时间。
