工业用鼠笼式三相异步交流电机结构

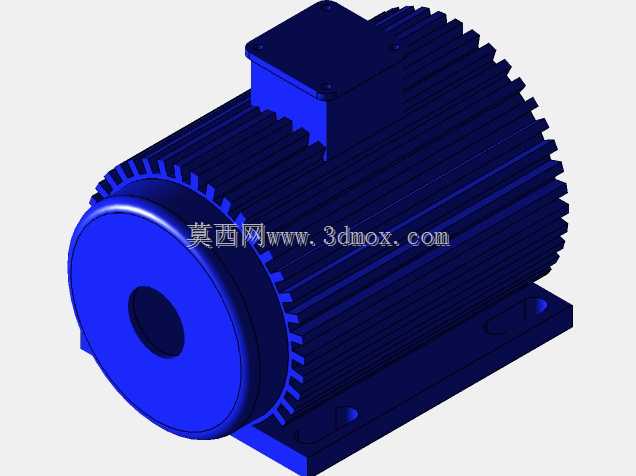

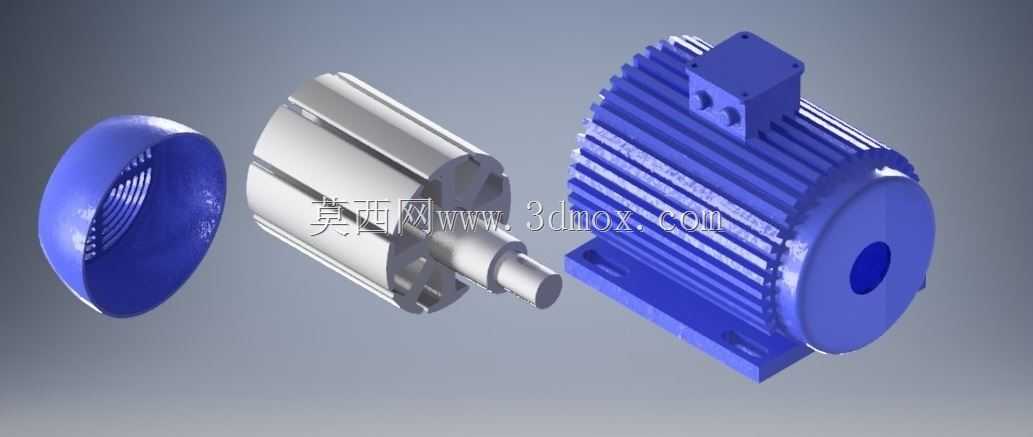

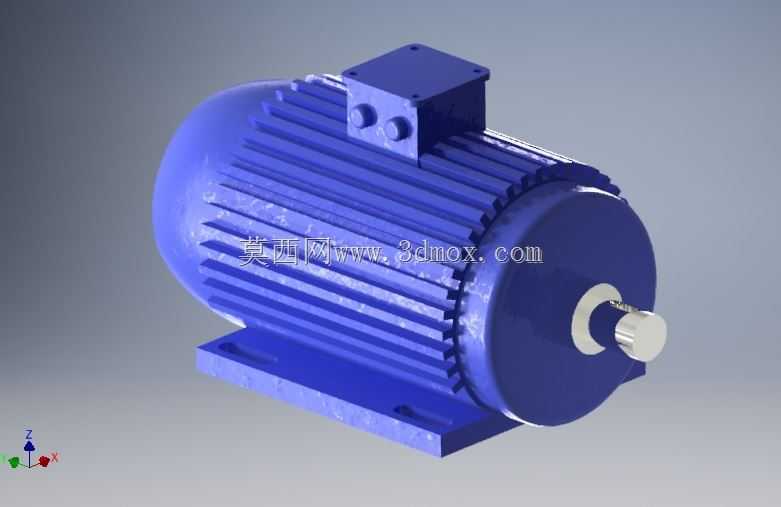

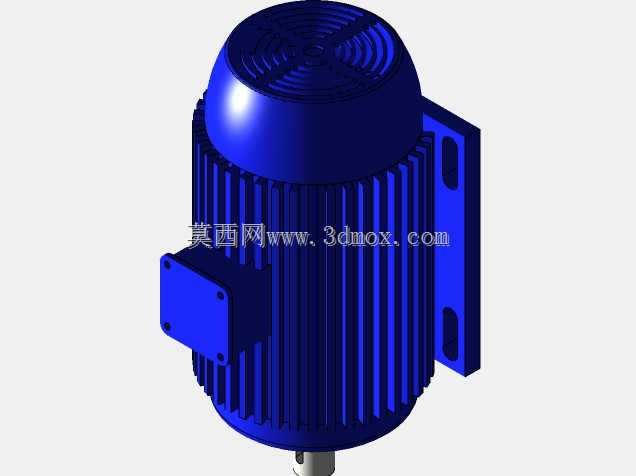

这款鼠笼式三相异步交流电机的三维结构，可直接用于各类工业设备的动力段选型匹配与整机装配校核，覆盖从输送线辊道驱动、小型机床主轴进给、风机水泵配套到轻工机械传动等多类场景，是工业现场应用占比最高的动力输出部件之一。建模过程中优先还原了实际量产机型的安装边界约束，底部铸铁底座的安装孔位间距、地脚螺栓通孔尺寸、底座与主机身的连接加强筋布局，都完全参照通用工业电机的安装规范设定，能直接导入设备总装文件完成干涉检查，无需二次调整安装位尺寸。机身外壳的轴向散热筋做了等距阵列处理，筋条高度、厚度与相邻筋条的间隙比例，完全匹配自然风冷工况下的散热需求，建模时特意保留了散热筋与壳体一体铸造成型的圆角过渡特征，避免后续做有限元热分析时出现应力集中的计算误差。顶部的接线盒结构做了独立拆分，接线盒与机身的连接法兰、盒盖的固定螺栓位、进线口的密封台阶都完整还原，方便电气设计人员同步做布线空间校核，确认电缆弯曲半径与接线端子的操作空间是否满足现场接线要求。输出轴端的轴伸长度、键槽尺寸、轴肩定位面的位置都严格对应通用传动件的安装标准，不管是配套联轴器、皮带轮还是齿轮，都能直接匹配标准件模型完成装配，不需要额外修正轴段尺寸。端盖与机身的止口配合位置做了精准的公差带预留建模，还原了实际装配时的定位配合关系，端盖上的轴承室结构也做了简化还原，能直观展示轴承安装位与轴伸的同轴度约束。整个模型的外形比例完全参照Y系列通用异步电机的量产参数设定，没有做夸张的艺术化修改，所有外露结构的尺寸都符合行业通用规范，不管是用于设备方案展示、装配教学还是新设备的动力段布局设计，都能直接复用，不需要做大幅的结构调整。建模时特意拆分了机身、端盖、接线盒、输出轴、底座等独立零件，方便使用者根据自身需求拆解修改，比如调整底座安装孔位适配非标准安装场景，或者更换接线盒方向适配不同的进线方向，都能快速完成修改。
