200kW工业供热锅炉可视化结构展示

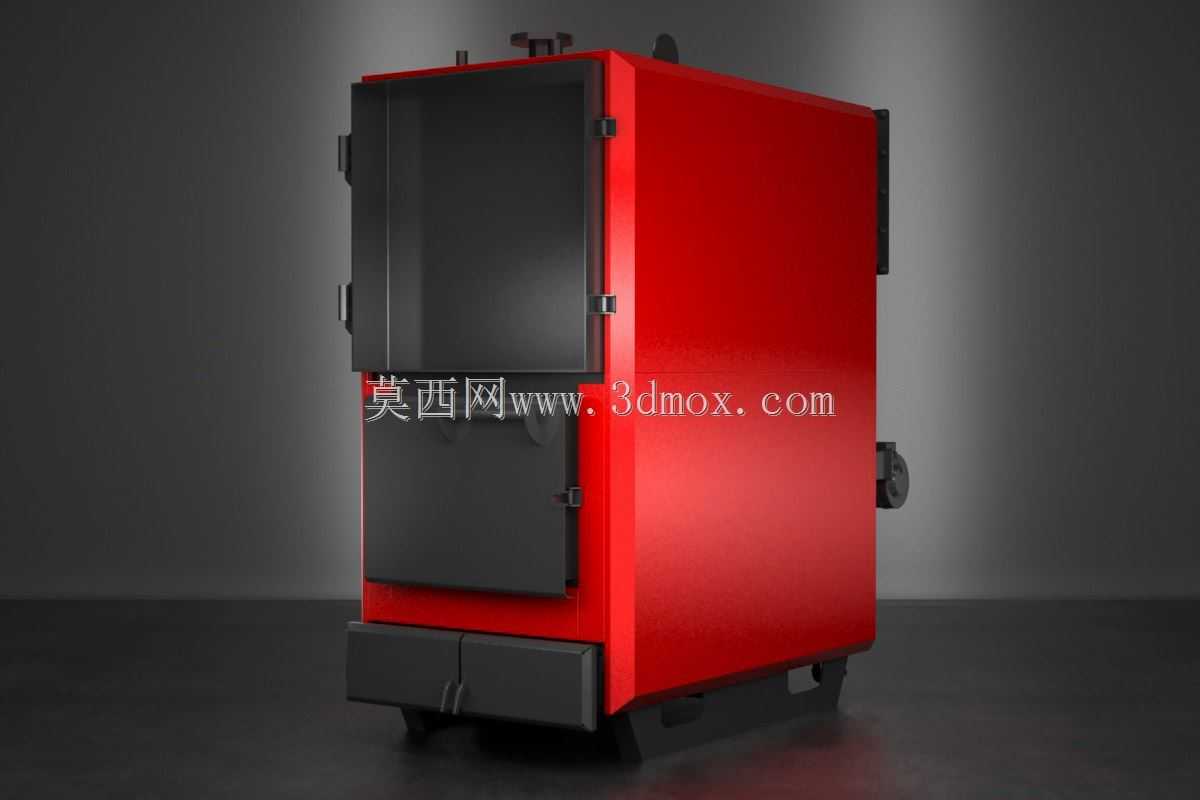

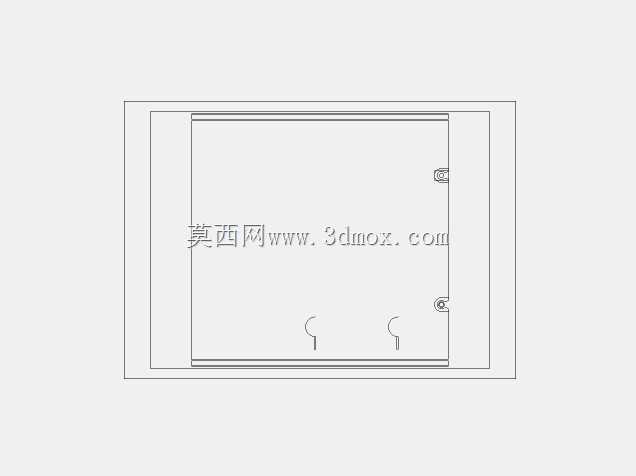

这款200kW级别的工业锅炉，主要面向中小型工业厂区、集中商用供暖片区、农产品烘干加工线这类需要稳定中温热源的场景，区别于大型电站锅炉的高压高温参数，它的输出热功率刚好覆盖1500-2500平区域的供热需求，既可以对接暖气片、地暖盘管做冬季供暖，也能通过板式换热器输出工艺热水，满足食品加工、小型化工反应釜的伴热需求。从结构设计来看，整体采用立式方箱布局，没有多余的外凸结构，外壳主体做红黑分色处理，红色区域为包覆保温层的水套主体，黑色区域分别是上部的观火检修门、中部的清灰门、下部的灰斗与出渣口，所有检修门都采用快开式锁扣结构，日常运维不需要额外拆装大量螺栓，单人即可完成清灰、点火操作。设计阶段特意将燃烧腔、换热烟管、水套三个核心腔体做了集成化布置，烟气从燃烧室出来后经过三回程烟管换热再从尾部排出，尽可能降低排烟温度提升热效率，同时所有管路接口都预留在设备背部，安装时不需要在侧面预留操作空间，设备整体占地宽度仅0.8米左右，深度1.2米，高度1.6米，安装时只需要在底部预留10cm的混凝土找平基座，侧面预留30cm的检修通道即可，不需要额外做大型设备基础。设备正面的分层门体设计对应不同的运维需求，上部小门用于观察燃烧状态、调整进风配风，中部门用于清理换热管积灰，下部抽屉式灰斗可以直接拉出清理燃尽的灰渣，不需要打开主腔体，避免运维时大量热量散失。外壳的钣金折边都做了圆角处理，避免安装运维时剐蹭伤人，保温层采用高密度硅酸铝棉填充，外表面运行温度控制在40摄氏度以内，减少不必要的热损耗。这类可视化的结构展示，能帮助选型人员快速判断设备的接口位置、检修空间是否匹配现场安装条件，也能让结构设计人员参考立式小型锅炉的集成布局思路，在做同类热能设备设计时优化腔体排布，压缩设备整体占地尺寸，同时兼顾运维操作的便利性，避免出现设计完成后现场没有足够检修空间、接口位置对接不上管线的问题。
