TO-252封装贴片功率半导体器件三维模型

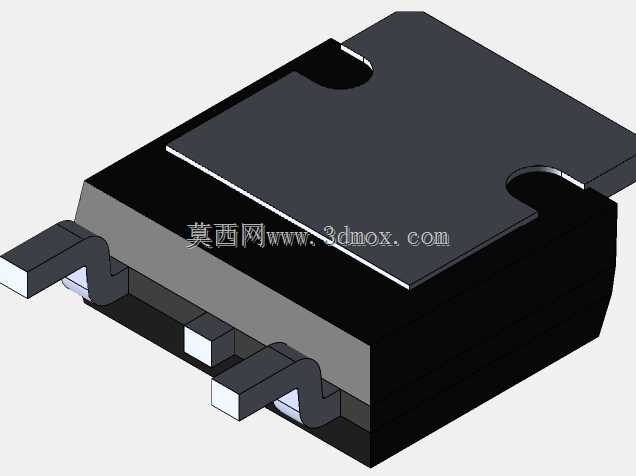

在消费类电子电源板、工业控制驱动板、汽车电子低压控制模块的PCB布局设计环节，TO-252封装的功率器件是极为常见的表贴功率元件，这类封装多用于承载中小功率的MOS管、低压差线性稳压器、快恢复二极管等半导体器件，相比直插封装拥有更优的自动化贴装适配性，相比更小尺寸的贴片封装又能承载更高的持续耗散功率，是板级功率回路设计里平衡散热能力、贴装效率、占用板面空间的主流选择。做PCB结构设计、器件封装库建模、贴装工艺仿真的时候，精准还原该封装的三维外形是避免后续生产装配干涉的核心前提，很多新手建模时容易忽略引脚成型的弯折弧度、散热焊盘的凸台高度、本体定位缺口的尺寸公差，导致导出的STEP模型导入PCB软件后，和实际器件的安装边界存在偏差，轻则出现丝印与本体干涉、焊盘对位偏移，重则在回流焊后出现器件浮高、引脚共面度不达标导致的虚焊问题。这个三维模型完整还原了TO-252封装的全部结构细节：本体部分的塑封壳体棱角做了符合实际开模工艺的微小倒角，没有出现直角锐边这类不符合注塑生产实际的结构；三个引出引脚的弯折角度、引脚末端的爬锡切面、引脚与塑封本体结合处的包胶结构都做了1:1还原，引脚共面度控制在行业通用的0.1mm公差范围内，完全匹配SMT贴片机的吸嘴取料位、视觉定位识别特征；本体上的两个定位缺口分别对应封装的极性标识位和贴装时的防呆结构，尺寸完全遵循JEDEC相关封装标准，散热基岛的外露部分高度、与引脚的相对位置差都做了精准还原，能直接用于热仿真时的散热接触面积计算。在实际工程应用里，这类模型不仅可以用于PCB设计阶段的3D布局干涉检查，还能导入贴片机编程软件做吸嘴取料高度、贴装压力的参数预调，也能用于工装夹具设计时的器件定位仿形，比如做测试工装的定位槽时，可以直接提取模型的本体轮廓做避空，不需要反复测量实际器件尺寸调整公差。建模时特意区分了塑封本体、金属引脚、散热基岛三个不同的结构部分，各部分的装配间隙完全符合实际器件的生产公差，不会出现模型里零件干涉、装配关系错误的问题，不管是做板级装配仿真、整机结构的空间避让校验，还是做电子装联的工艺模拟，都能直接调用，不需要二次修整模型结构。
