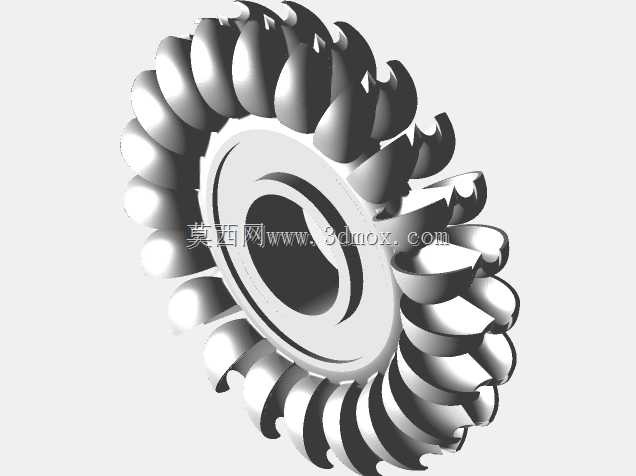

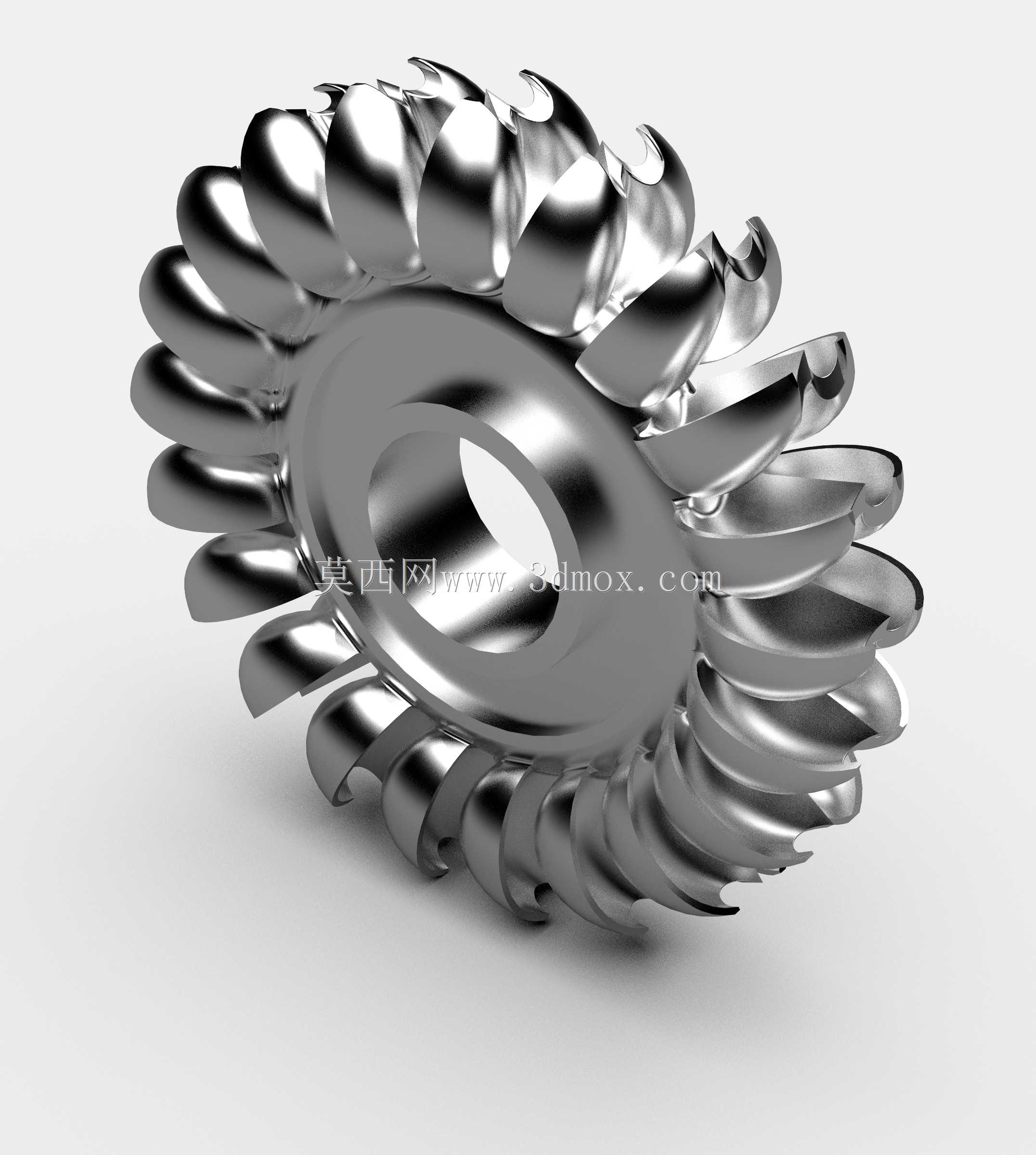

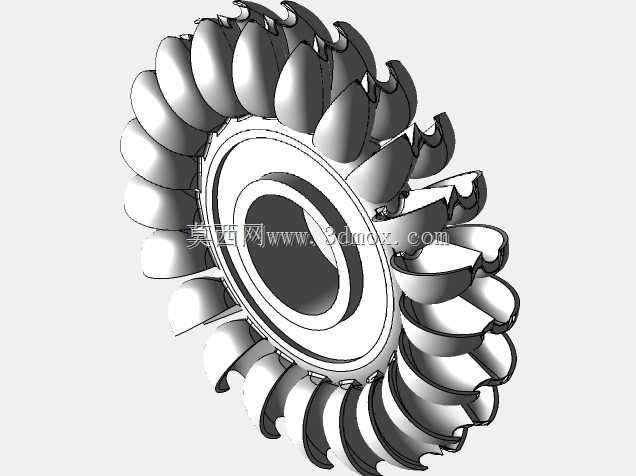

佩尔特恩型冲击式水轮机转轮结构

该结构为冲击式水轮机的核心做功部件，也就是佩尔特恩型水斗转轮，主要应用在高水头、小流量的水力发电场景中，常见于山区引水式电站、高落差水资源开发项目，也可配套在小型分布式水力发电装置、工业余压能量回收系统中，承担将高压水流的动能转化为旋转机械能的核心作用。从结构设计来看，转轮整体为盘式回转结构，周向均匀布置多个曲面水斗，每个水斗的曲面都经过流体力学优化，中部设置分水刃，可将冲击而来的高速水柱均匀分流到两侧斗叶曲面，让水流沿曲面平顺转向后从斗叶两侧排出，最大程度将水流的动能传递给转轮，减少出口余速损失，提升能量转换效率。设计过程中需要重点匹配安装边界，转轮中心的轴孔需要与水轮机主轴采用过盈配合加键连接的结构，保证大扭矩传递下的连接可靠性，轴孔的尺寸公差、端面跳动公差都需要满足回转部件的动平衡要求，避免高转速运行下出现振动超标问题。转轮的外径尺寸需要匹配对应水头下的射流直径，保证每个水斗在进入射流区域时能完整承接水流，同时相邻水斗不会出现干涉，水斗的出水边需要做圆滑过渡处理，避免水流排出时撞击相邻斗叶造成额外的能量损耗。在实际运行中，转轮需要承受高速水流的周期性冲击，因此每个水斗的根部与轮盘的连接位置都做了圆弧过渡强化，降低应力集中系数，适配长期交变载荷下的强度要求，避免出现疲劳开裂问题。周向布置的水斗数量经过匹配计算，既保证射流始终有至少一个斗叶承接，不会出现水流空载冲击的情况，也不会因为斗叶数量过多导致转轮自重过大、水流排出受阻。安装时需要保证转轮与喷嘴的相对位置精度，让射流中心线正好对准水斗的分水刃位置，偏差过大会导致水流偏斜，直接降低机组的发电效率，甚至造成斗叶单侧磨损加剧。这类转轮的曲面造型精度直接影响水轮机的运行效率，建模过程中需要保证每个水斗曲面的光顺性，避免出现折线、凹凸缺陷，否则会造成水流在斗叶表面出现脱流、紊流，额外增加水力损失。
