可移动立式太阳能集热追光装置结构设计

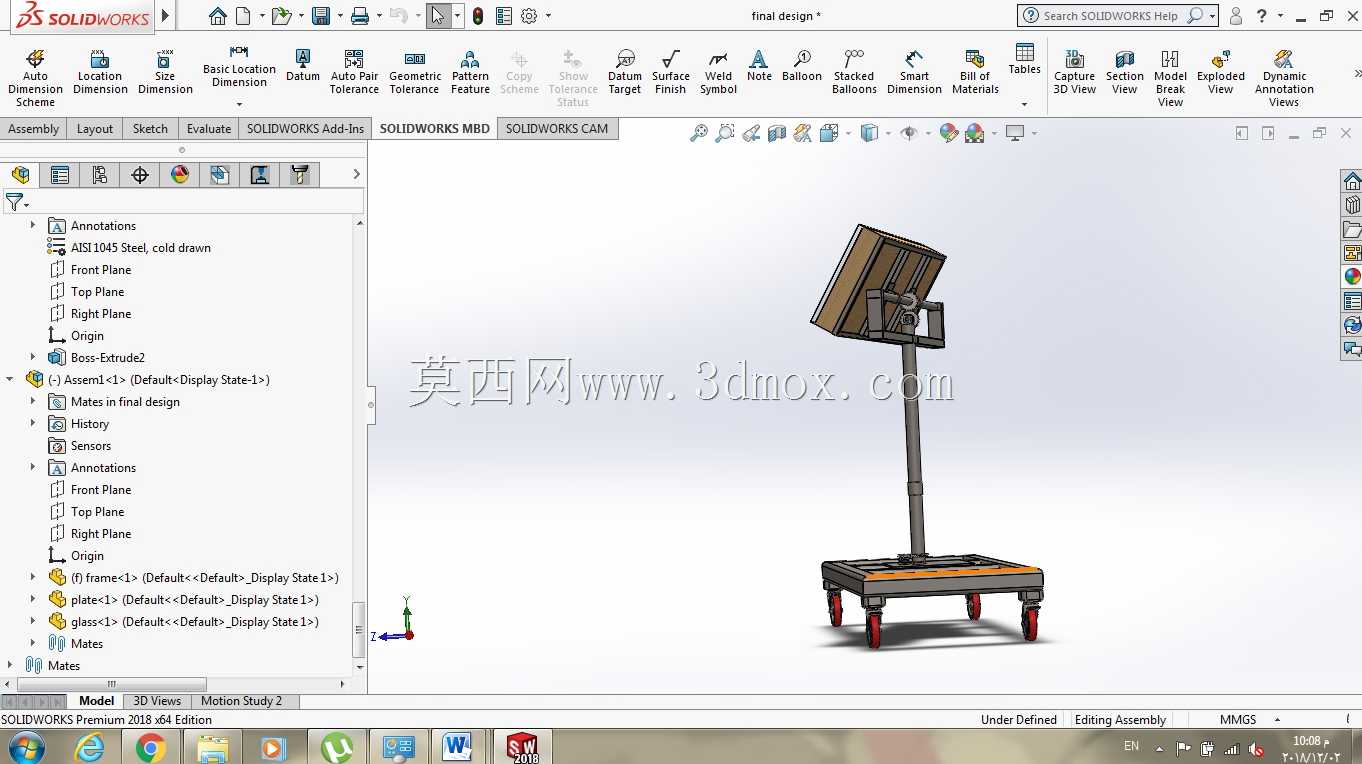

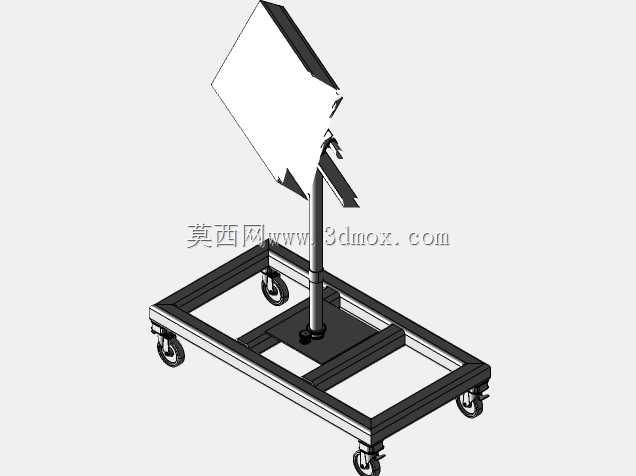

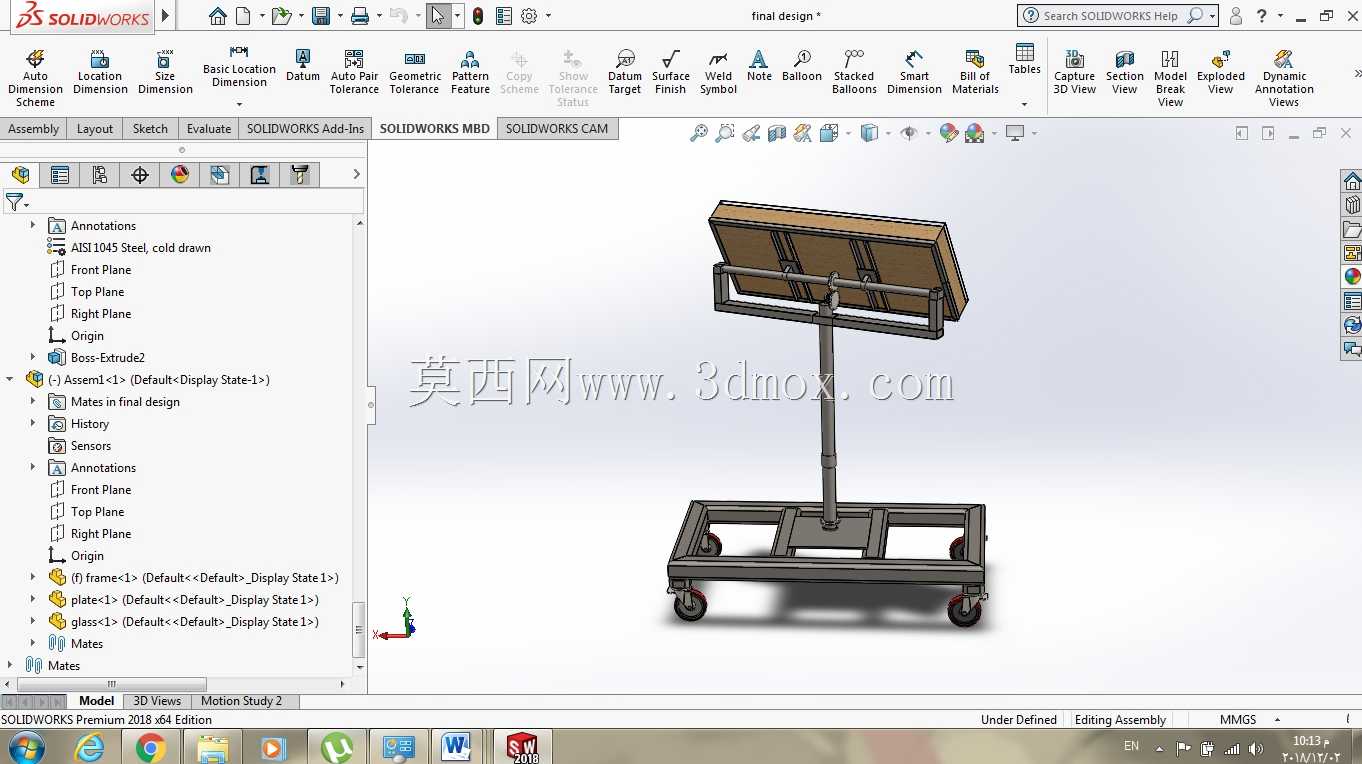

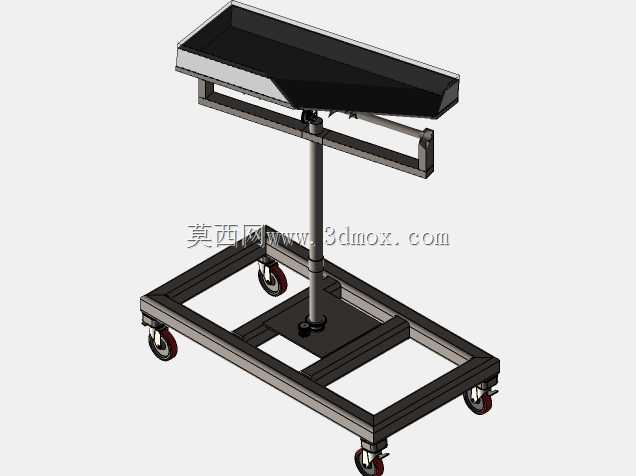

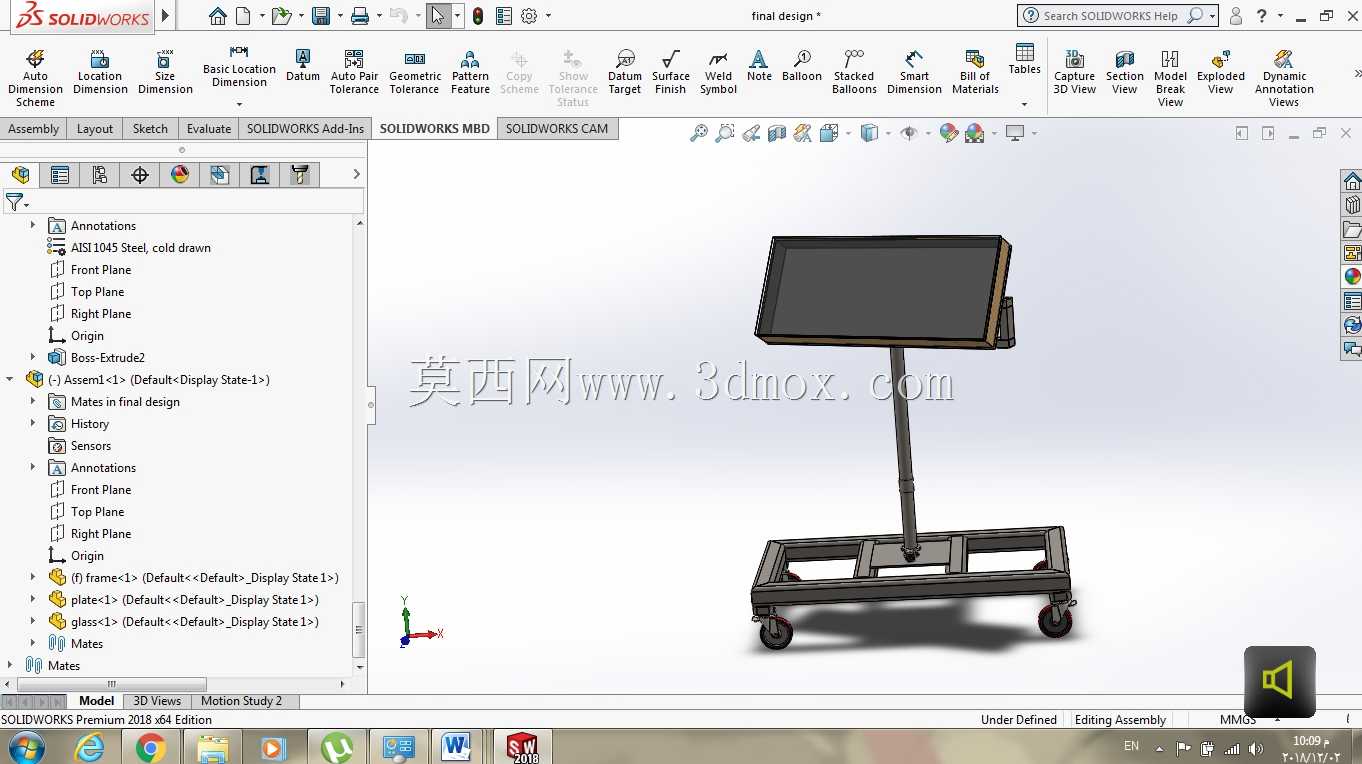

这套可移动立式太阳能集热追光装置，主要面向户外临时作业点位、离网小型供热场景、野外实训教学场景使用，区别于固定安装的大型太阳能集热阵列，它的核心优势是无需做地基预埋，推到指定点位锁止脚轮即可投入使用，适配无固定基建条件的临时用热需求，比如野外勘探营地的生活热水预热、户外实训场地的太阳能原理演示、小型户外作业点的辅助供热补能。从结构设计逻辑来看，整套装置采用分层受力的框架思路，底部是方管焊接的矩形承载底盘，四个角点安装万向带刹脚轮，底盘中部预留配重安装位，可根据户外风力情况加装配重块降低整机重心，避免侧翻，底盘的安装边界控制在1.2米见方以内，可顺利通过常规室内外门洞，方便转场运输。中部采用单立柱支撑结构，立柱内部穿设调节转轴，连接顶部的集热板安装框架，转轴处预留角度调节锁止结构，可根据不同纬度的太阳高度角调整集热板的俯仰角度，同时立柱与底盘的连接位置设置回转支撑结构，可手动调整水平朝向，实现对日跟踪的功能，相比电控追光结构，这种手动调节的机械结构故障率更低，无需额外供电即可完成角度调整，更适配无外接电源的野外使用场景。顶部的集热板安装框架采用压条式固定结构，可适配常规尺寸的平板式太阳能集热板，框架背部设置斜向加强筋，避免长期户外使用出现框架变形，集热板的安装高度控制在1.5米左右，既避免地面杂物遮挡集热面，也方便操作人员站在地面完成角度调整和日常维护。整套结构的受力传递路径清晰，集热板承受的风荷载、自重荷载通过安装框架传递到中部立柱，再通过立柱分散到底部矩形底盘的四个脚轮落点，底盘的方管选型经过受力校核，在常规6级风力工况下无需额外固定即可保持稳定，焊接位置全部做满焊处理，表面做喷塑防锈处理，适配户外潮湿、多尘的使用环境。在实际使用中，操作人员可根据每日不同时段的太阳方位，手动调整水平回转角度和俯仰角度，让集热板始终保持垂直于太阳入射光线的状态，相比固定角度的太阳能集热装置，集热效率可提升三成以上，同时移动轮的设计让整套装置可根据使用需求灵活调整摆放位置，避开建筑、树木的遮挡区域，最大化利用日照条件。
