分体式钢制减震泵底座结构设计

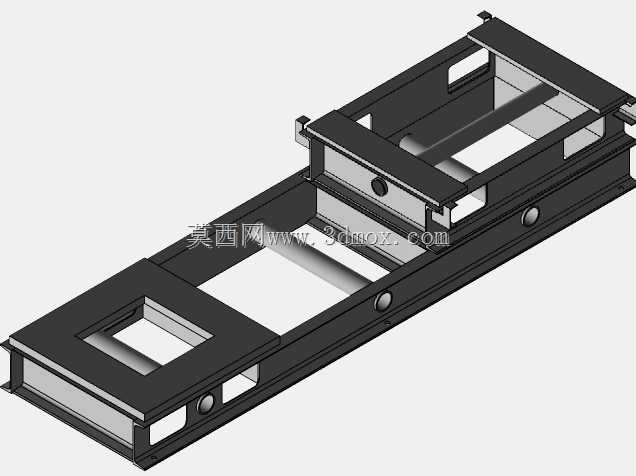

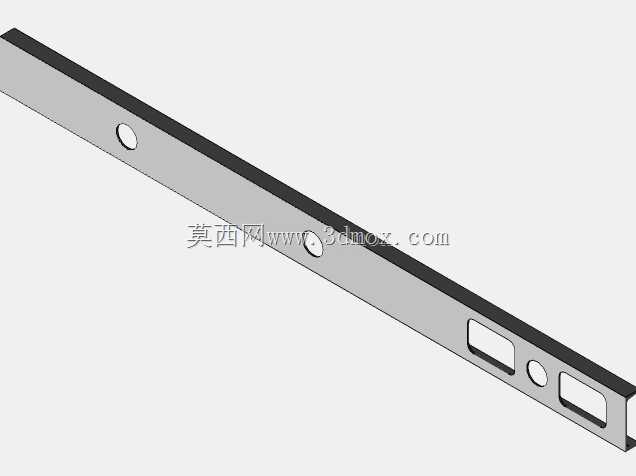

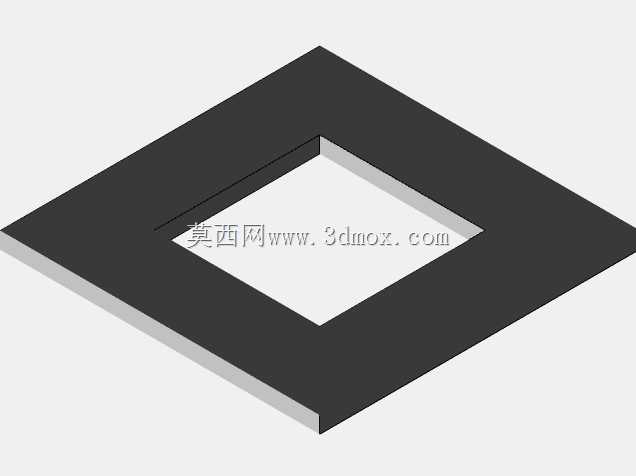

在工业流体输送系统的现场安装环节，泵组与基础的连接构件直接决定整套设备的运行稳定性，这款分体式泵底座正是针对混凝土基础安装场景开发的承载构件。日常运维中，不少厂区的泵组直接固定在混凝土基础上，运行时的振动会沿着基础传递到周边管线，长期下来容易造成法兰密封面泄漏、紧固件松动甚至泵轴对中偏移，这款底座的核心作用就是在泵组和混凝土基础之间形成缓冲过渡层，安装时底座与混凝土基础之间的空腔会灌注水泥砂浆，既可以填充基础表面的不平整误差，又能通过砂浆层的阻尼特性吸收泵运行时产生的高频振动，降低振动向建筑结构的传递效率。从结构设计来看，这款底座采用分体式框架拼接结构，区别于传统整体焊接底座，分体式设计可以拆分运输，在狭窄的泵房安装空间内能够灵活调整拼接位置，适配不同安装入口的尺寸限制，避免整体底座无法进场的问题。主体框架采用型钢焊接成型，框架上预留的多个方形镂空区域，一方面是为了减少底座自身重量，降低运输和吊装的载荷要求，另一方面这些镂空区域正好对应水泥砂浆灌注的通道，安装时可以从镂空处观察砂浆的填充密实度，避免出现空腔导致的支撑刚度不足问题。框架侧面布置的圆形定位孔，用于泵体安装时的初步定位，安装时可以先通过定位孔穿入定位销调整泵体的水平度和轴对中精度，确认位置无误后再穿入正式的连接螺栓完成紧固，降低现场安装的调整难度。底座的上下两层框架通过中间的支撑肋板连接，肋板的布置位置对应泵体的支脚承载点，确保泵体的重量能够均匀传递到整个底座框架上，避免局部应力集中导致的框架变形。在安装边界方面，这款底座的外形尺寸适配常用的中小型卧式离心泵、管道泵的支脚安装孔距，底座底部的边框宽度预留了足够的混凝土基础接触面积，安装时不需要额外制作过渡垫板，直接放置在找平后的混凝土基础上即可进行灌浆作业，底座的高度设计兼顾了减震层厚度和管线对接的标高要求，安装完成后泵轴的中心高度能够匹配常规管线的中心标高，减少管线安装时的弯头使用量，降低流体输送的沿程阻力。框架边缘预留的螺栓过孔采用长圆孔设计，允许现场安装时根据实际的泵体支脚位置进行小范围的尺寸调整，抵消基础施工时的尺寸误差，不需要在现场重新钻孔，提升安装效率。
