立式便携生物质燃烧供热炉结构设计

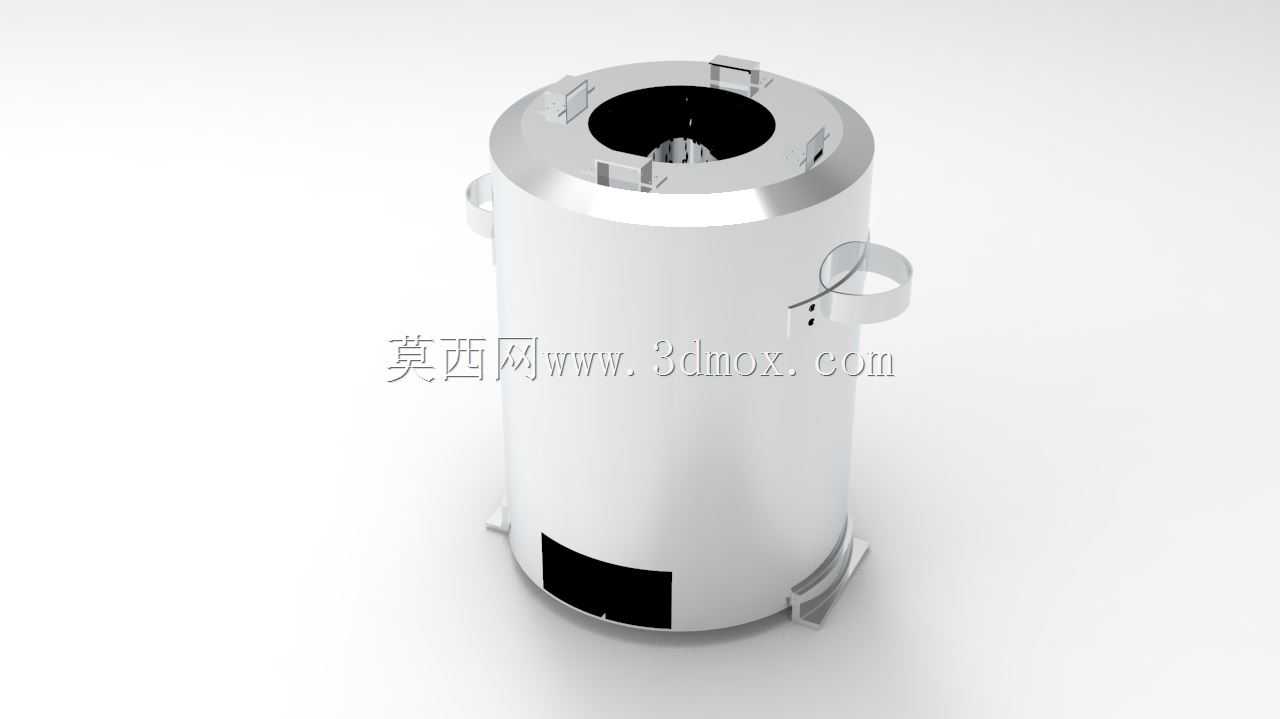

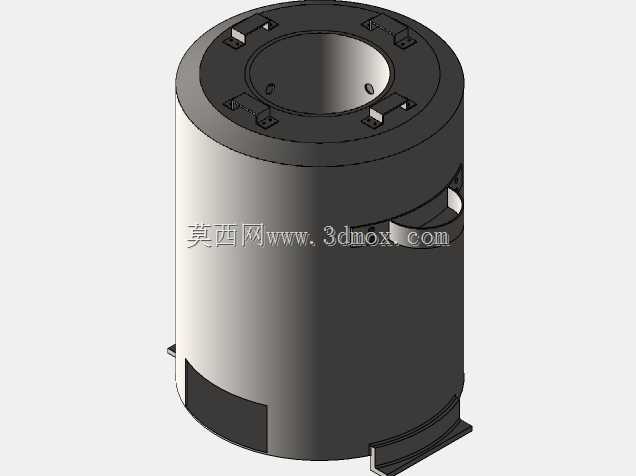

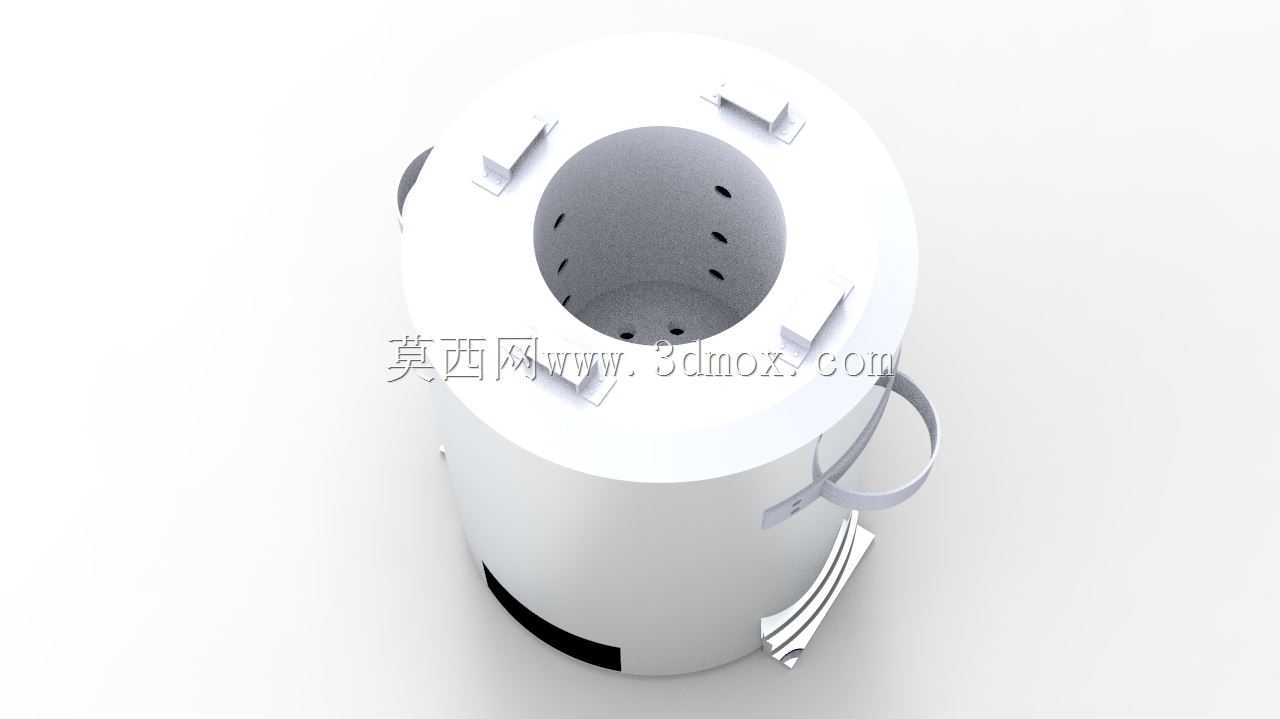

这款立式生物质炉的三维结构设计，主要面向乡村散户炊事采暖、户外作业临时供热、小型农业大棚局部补温等场景，适配颗粒状生物质成型燃料、碎木片、果壳等常见农林剩余物燃料，无需配套复杂的燃气或燃油输送管路，仅需预留通风排烟空间即可投入使用。从结构设计逻辑来看，整体采用立式圆柱筒体布局，核心考量是缩小设备占地投影面积，同时让燃料在筒体内形成自上而下的层式燃烧区间，上部投料口预留快拆式密封压盖结构，可在燃烧过程中快速补料同时减少烟气溢出，侧面设置的环形提手采用弯折钣金结构，与筒体侧壁通过焊接点位固定，受力点均匀分布在筒体中上部，单人即可完成短距离转移搬运，适配无固定安装点位的流动使用需求。筒体下部开设的矩形清灰口，与内部炉排的落灰区间直接连通，日常清灰无需拆解上部燃烧结构，抽出接灰抽屉即可清理燃烧残余物，降低日常维护的操作门槛。筒体顶部的圆形燃烧出口预留了通用炊具适配的支撑凸台，可直接放置平底锅、烧水壶等常用炊事器具，同时顶部边缘预留的卡扣结构可外接排烟管路，将燃烧烟气导出至室外，满足密闭空间使用的通风要求。从安装边界来看，筒体底部设置三个均匀分布的支撑脚，将筒体整体抬离地面30mm以上，避免燃烧过程中筒体底部高温直接接触地面引发防火隐患，支撑脚底部预留防滑垫安装槽，可适配水泥、砖石、木质等不同材质的放置地面。内部燃烧腔与外部筒体之间预留了空气隔热夹层，既可以降低外筒体表面温度避免使用过程中误触烫伤，也能通过夹层内的空气流动为燃烧腔补充二次进风，提升燃料燃烧充分度，减少不完全燃烧产生的烟气与积碳。设计过程中针对筒体壁厚做了适配性选型，在保证结构强度满足日常搬运、使用过程中的磕碰受力要求前提下，尽可能控制整体自重，兼顾便携性与耐用性，侧面的进风调节结构可通过开合度调整控制进风量，进而匹配不同燃料类型、不同供热功率的使用需求，无需额外配置复杂的电控调节部件，纯机械结构即可完成全部操作调节，适配无供电条件的野外使用场景。
