油气场站立式气液分离装置结构设计

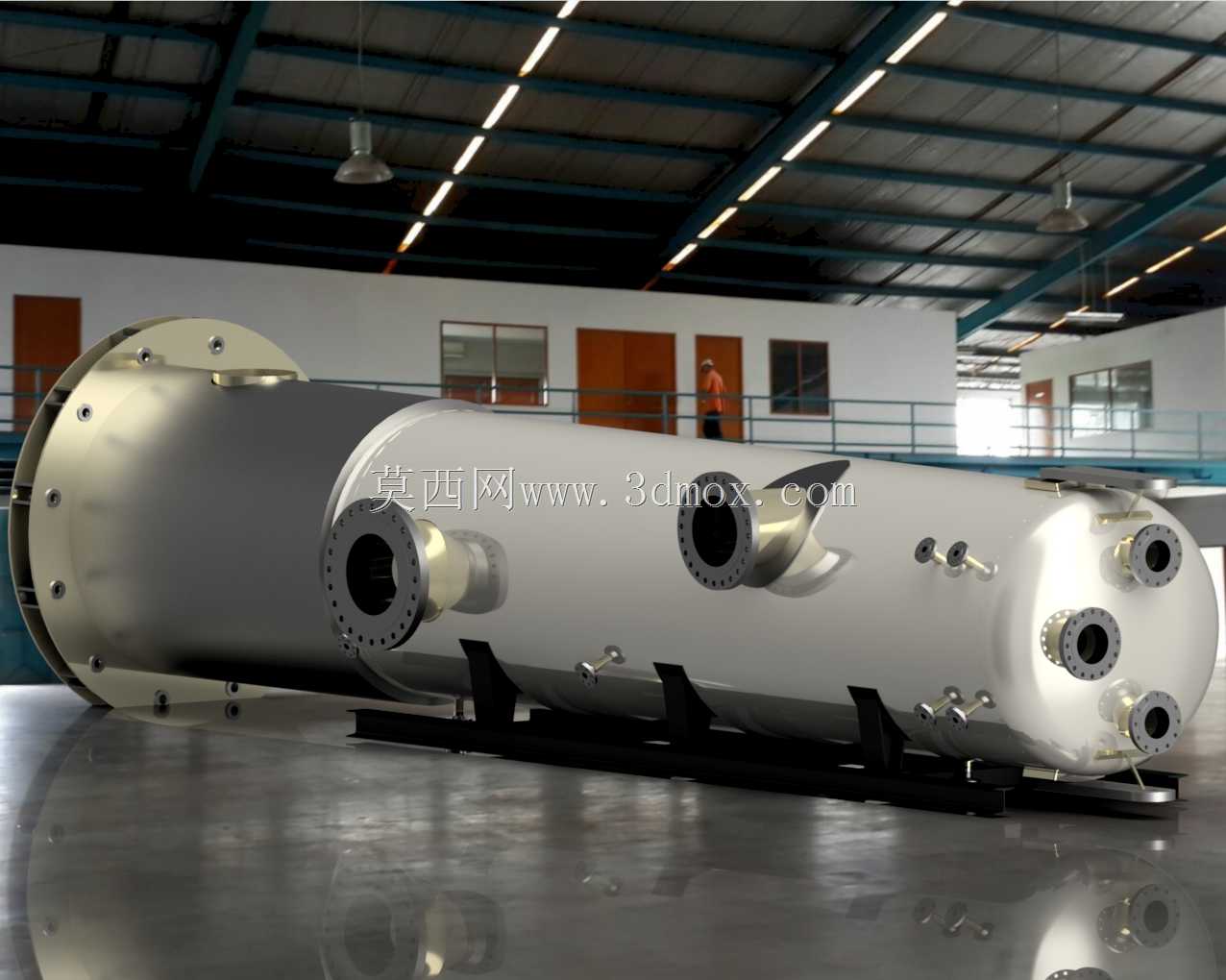

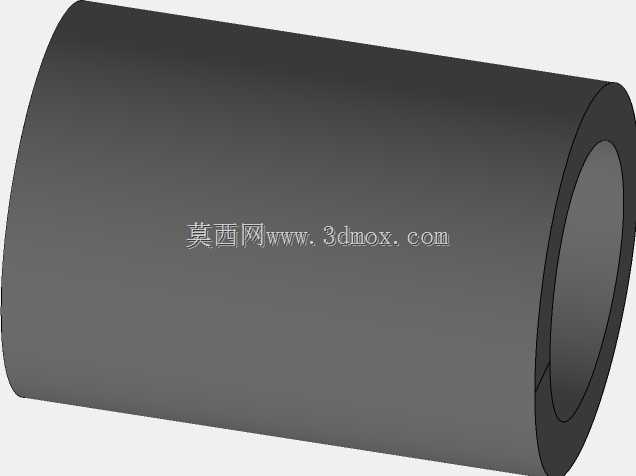

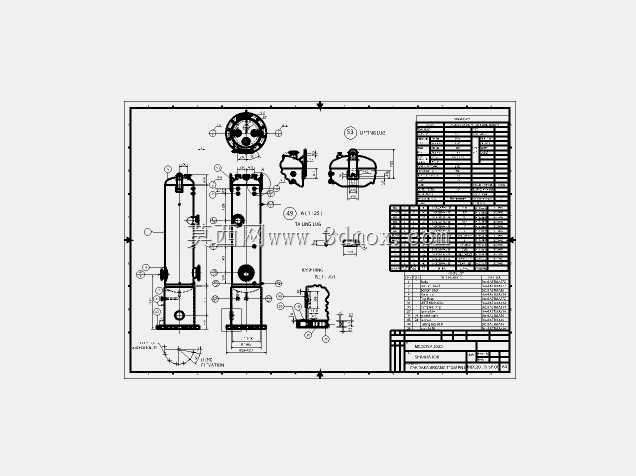

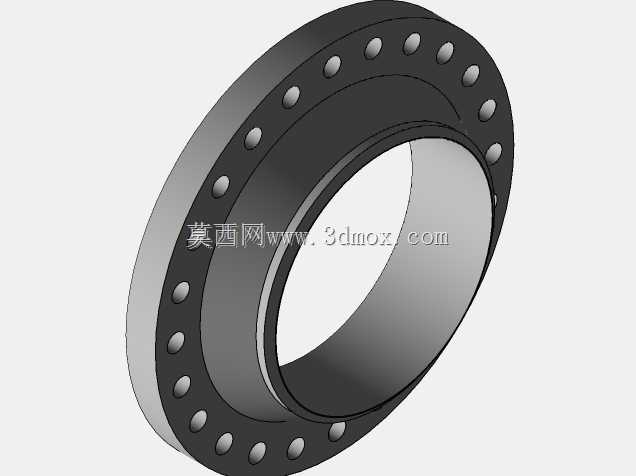

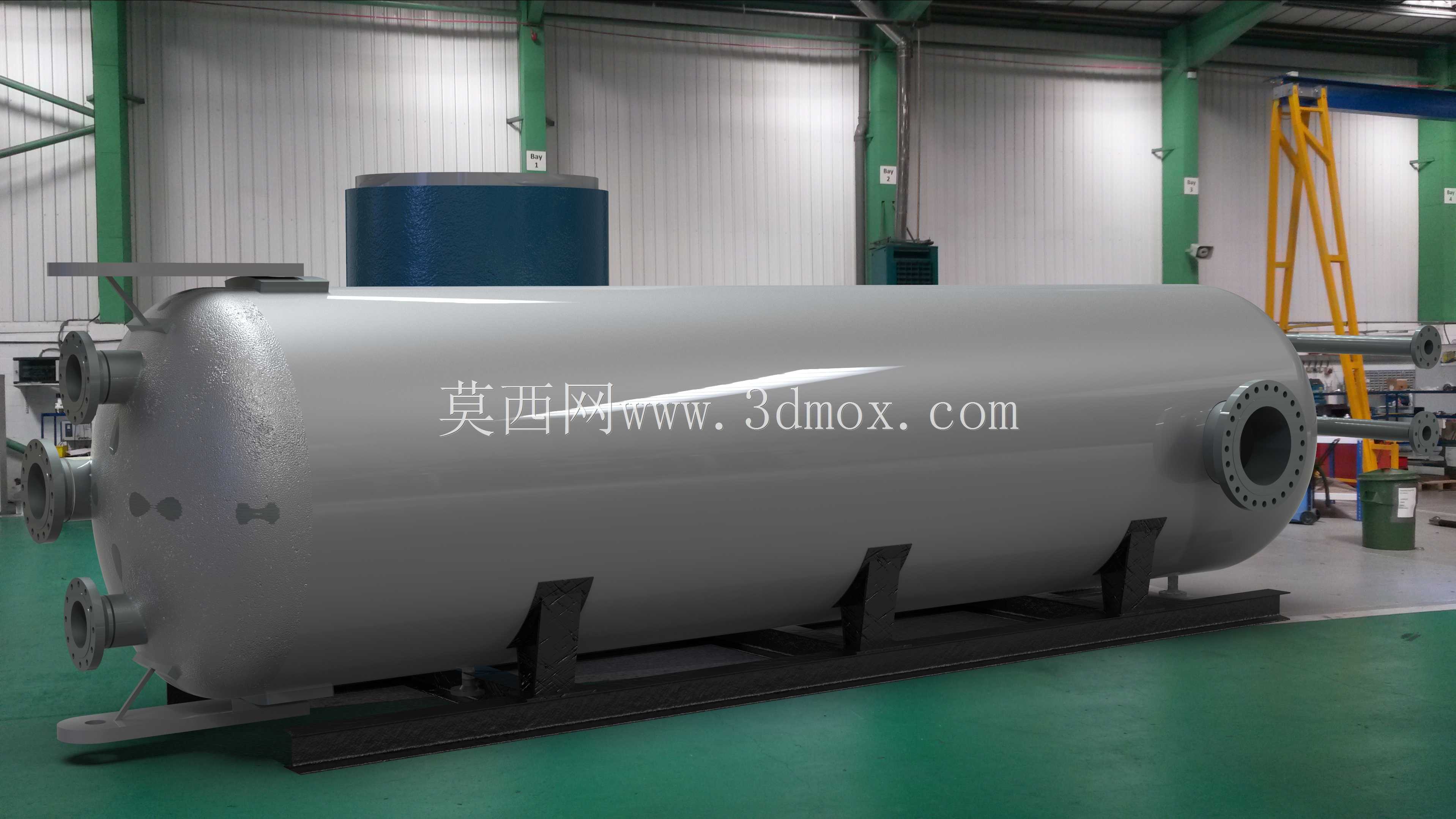

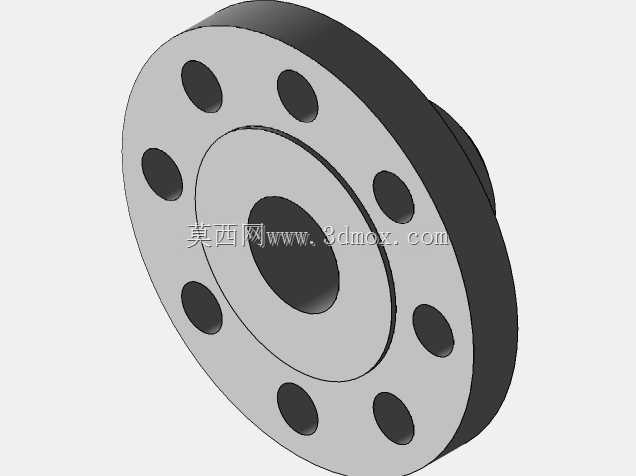

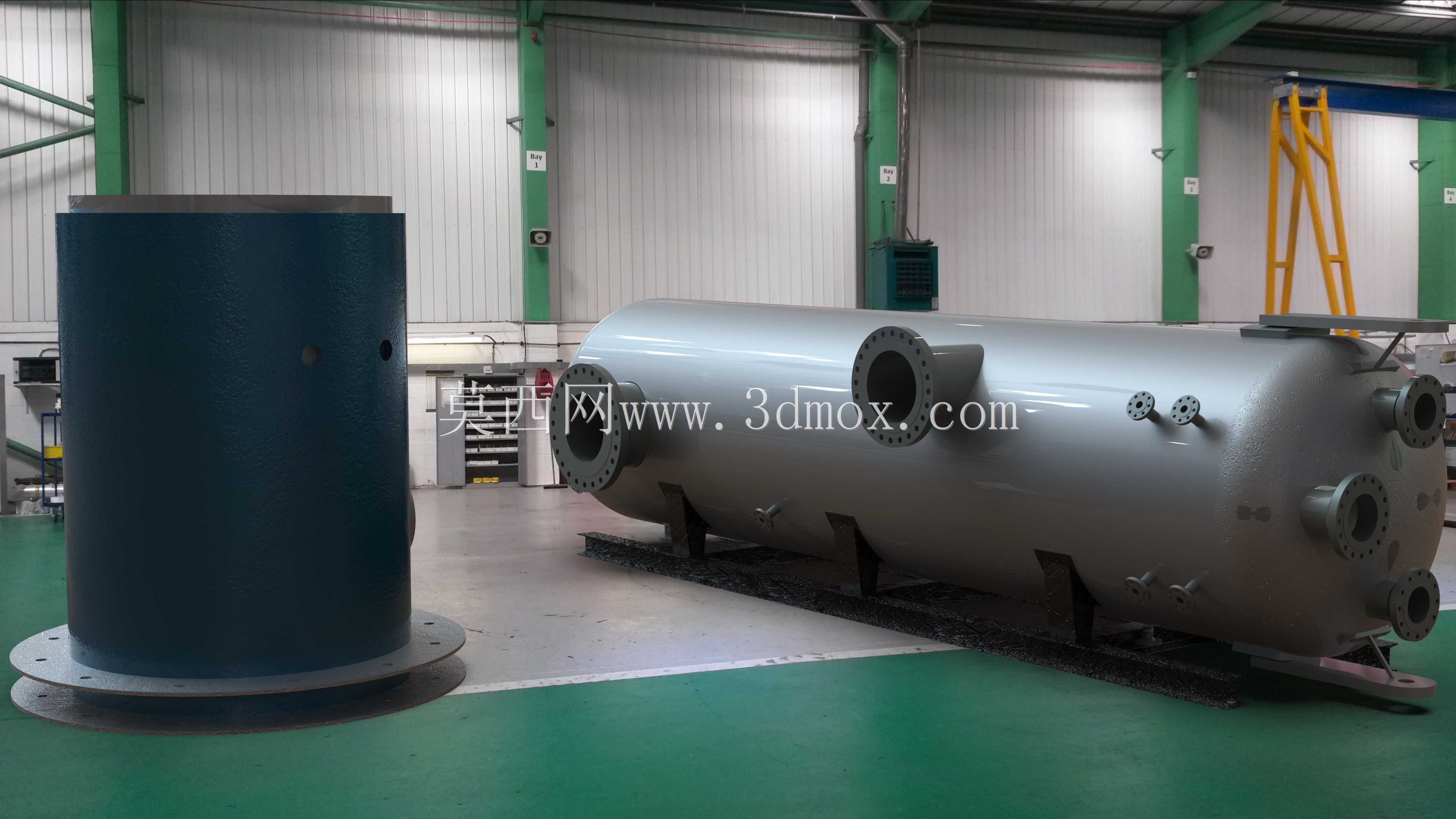

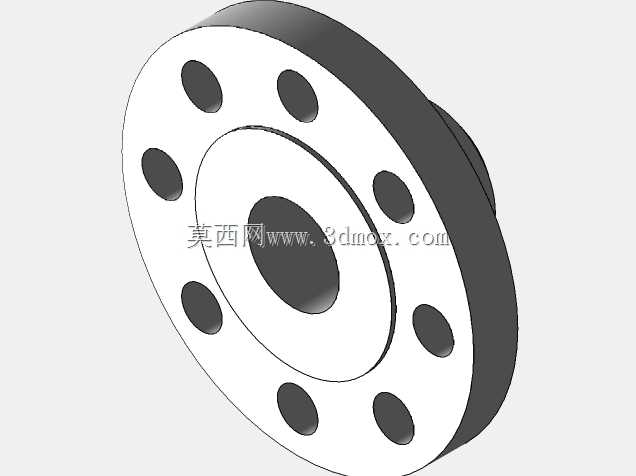

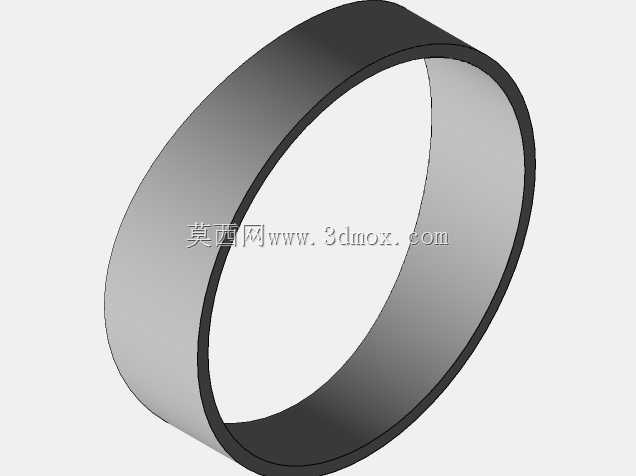

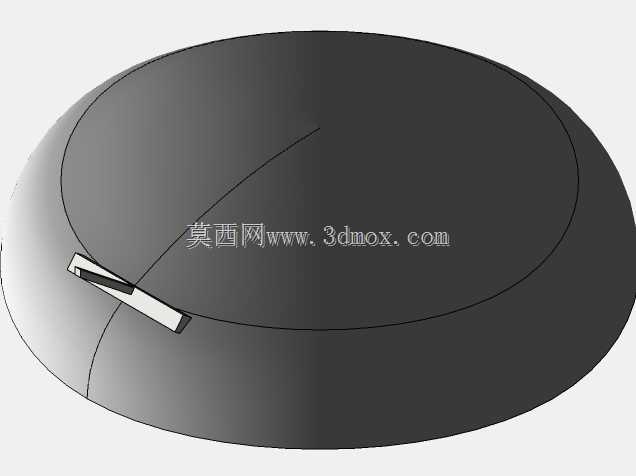

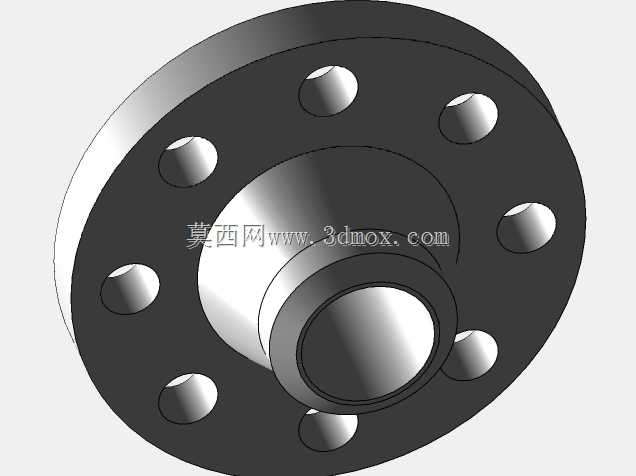

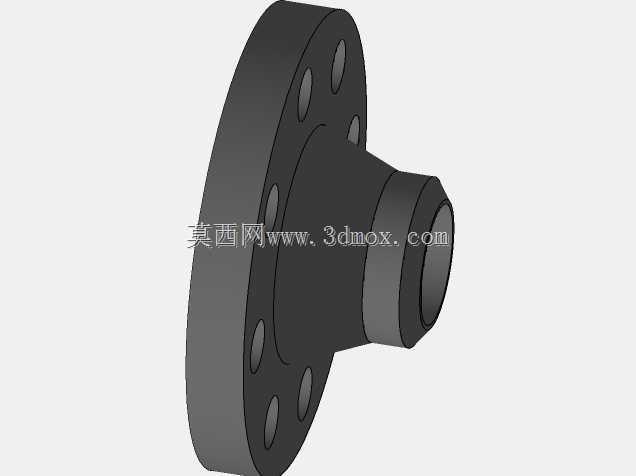

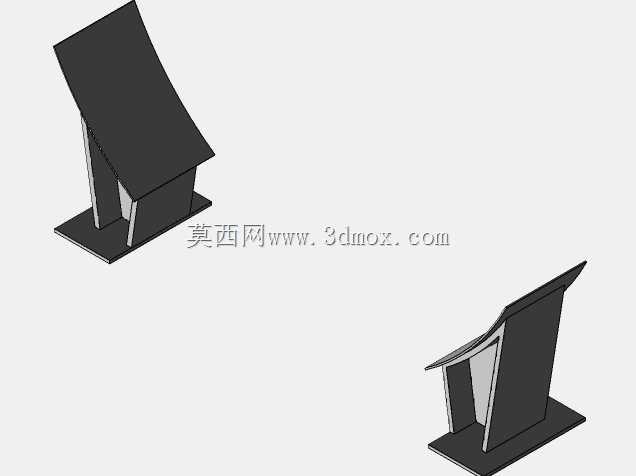

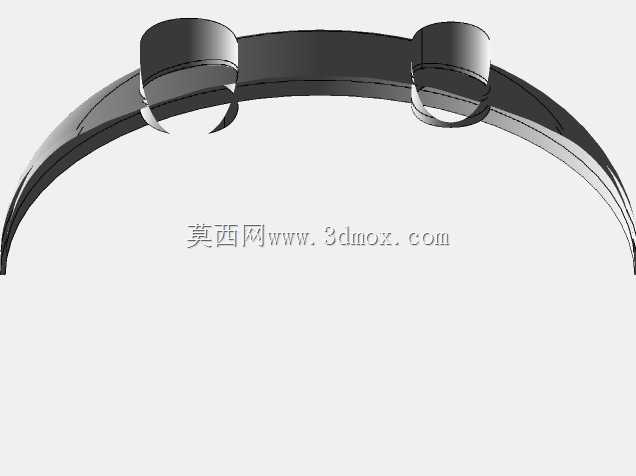

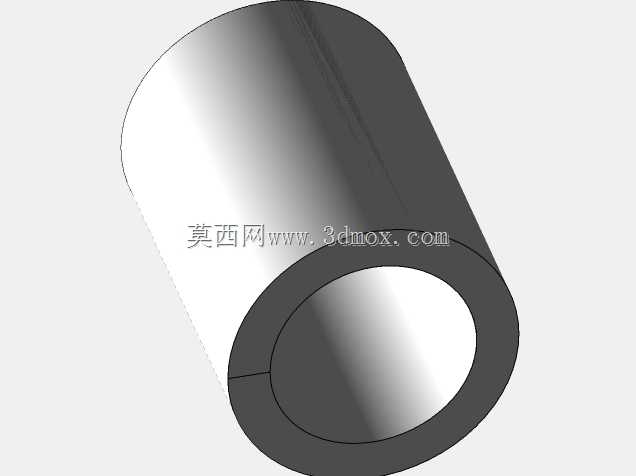

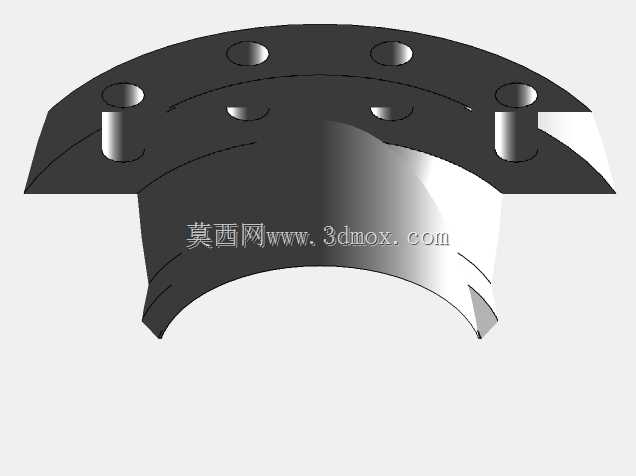

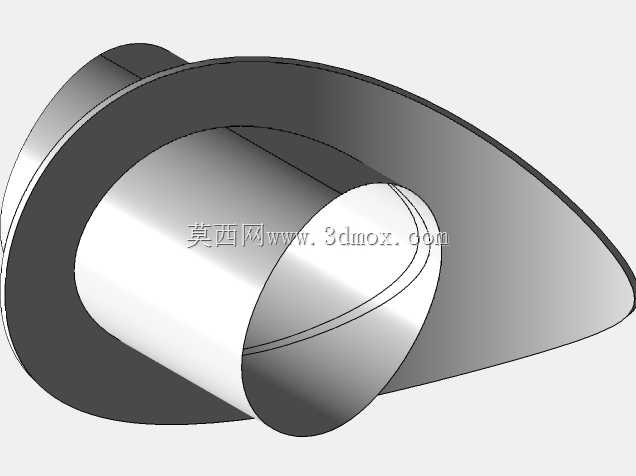

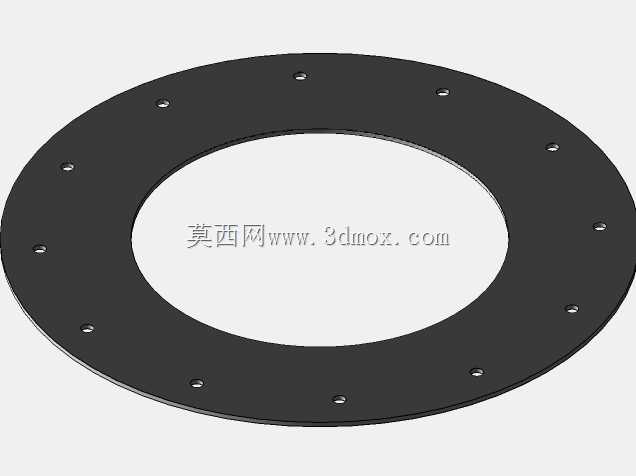

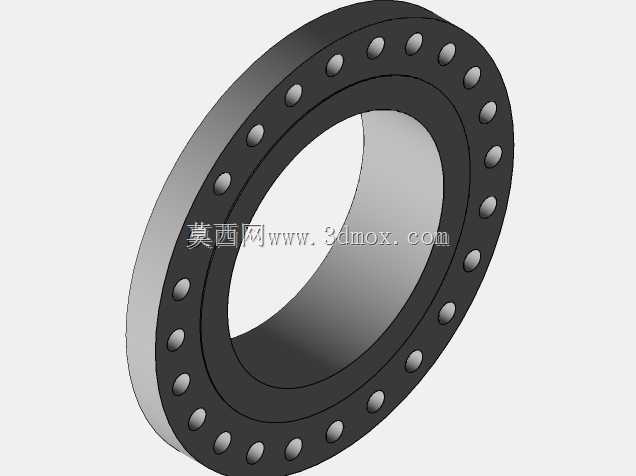

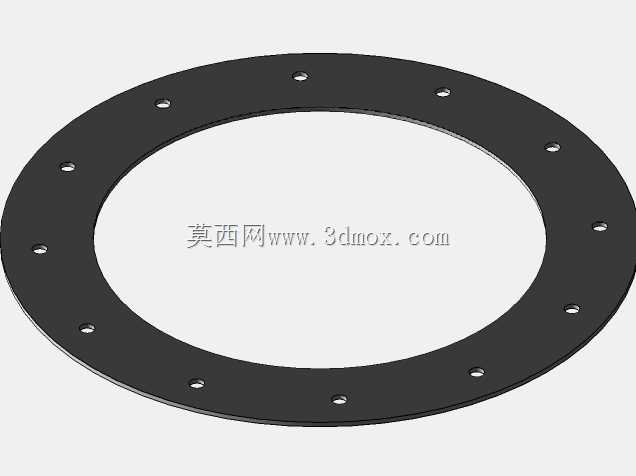

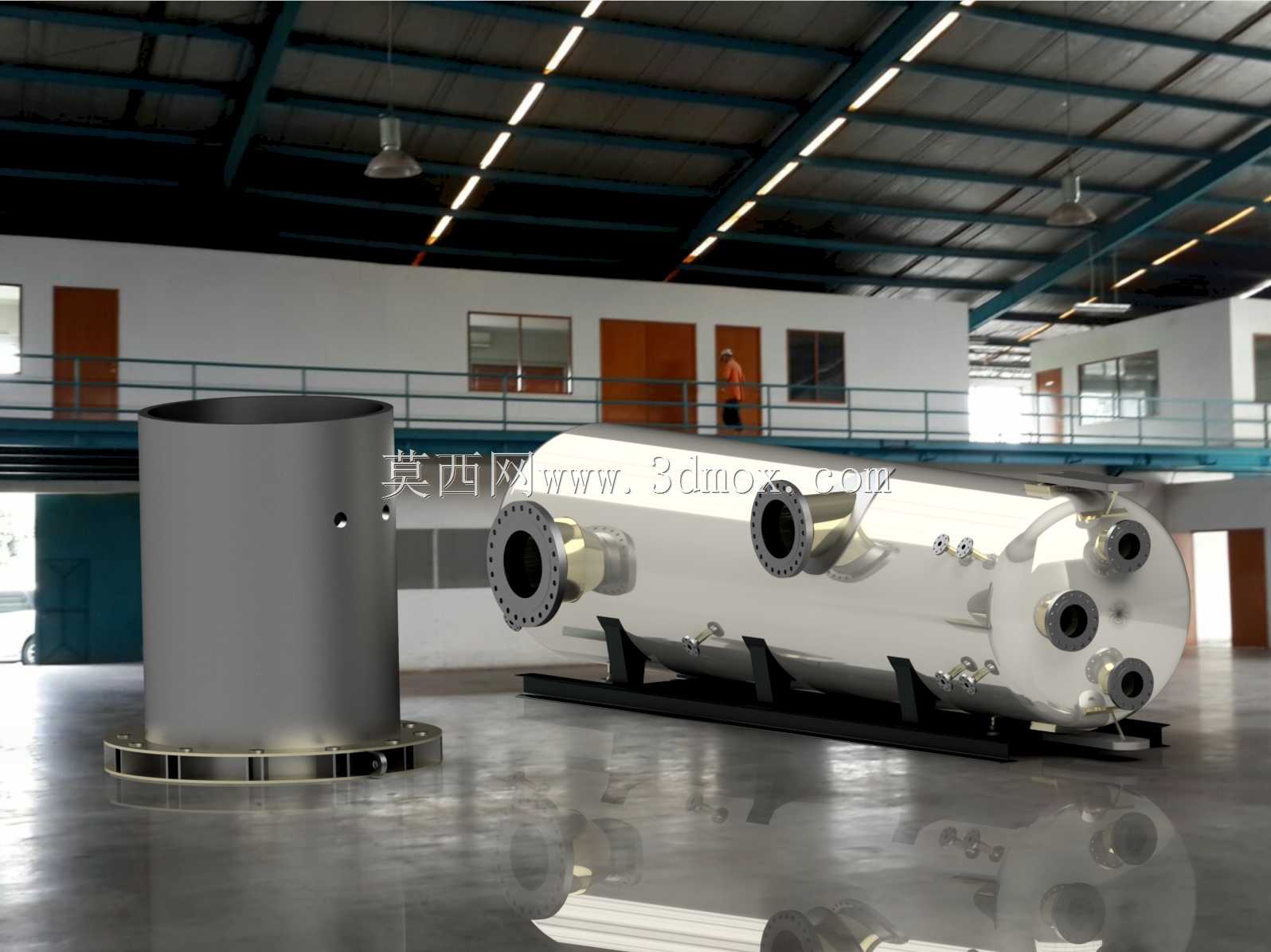

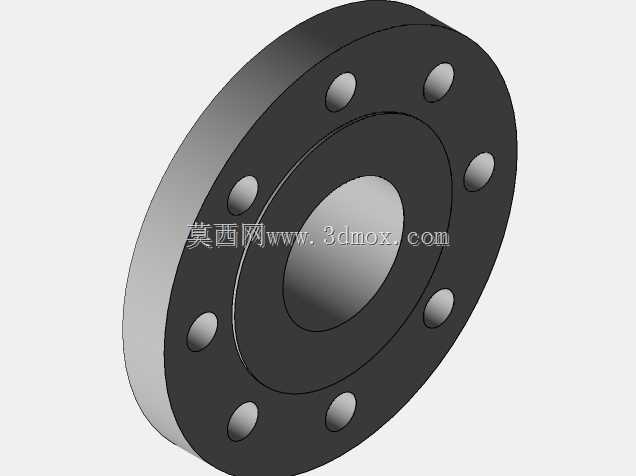

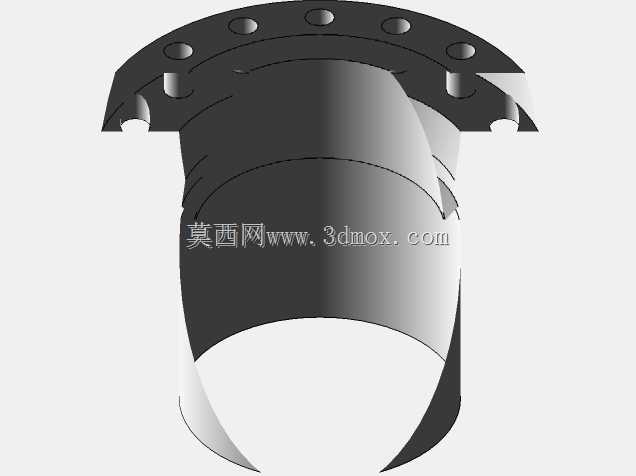

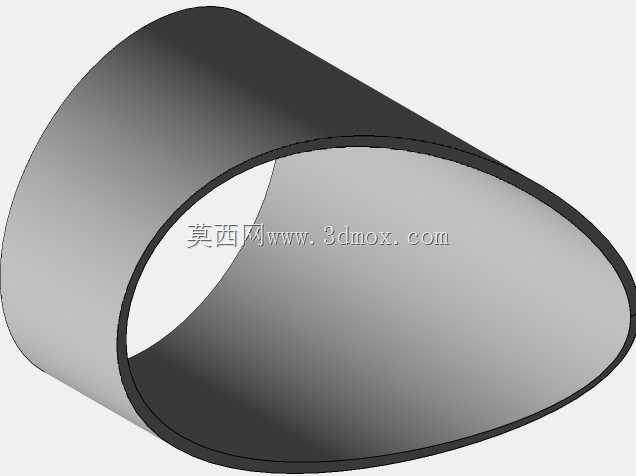

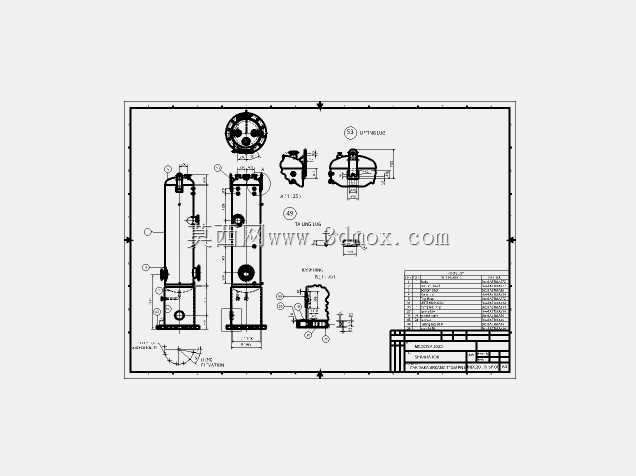

在油气集输场站、炼化装置预处理工段，这类立式分离设备承担着来流介质的气液两相分离核心功能，是保障下游压缩机、流量计、工艺塔器稳定运行的关键前置设备。从现场安装场景来看，该类设备通常布置在进站阀组之后，来流介质从筒体侧向的切向入口进入设备内部，依托离心沉降、重力分离、丝网捕集多重作用，将介质中携带的游离液滴、固体杂质从气相中剥离，分离出的液相沉积在筒体下部积液段，通过液位联锁控制的排污阀定期排出，脱液后的气相则从顶部出口输送至下游处理单元。设计阶段首先要匹配场站处理量确定筒体通径，本次呈现的结构采用等径直筒段搭配下部锥形积液腔的构型，相比纯直筒结构能有效降低液相返混概率，筒身预留的多个侧向接口分别对应液位计安装口、安全阀接口、差压变送器取压口、排污口与检修人孔，所有接口的法兰凸缘尺寸均匹配对应压力等级的管路标准，安装时可直接与站场预制管段对接，无需额外加工过渡连接件。设备底部采用带地脚螺栓孔的环形支撑法兰，安装时需匹配预埋基础的螺栓孔位，基础平面度公差需控制在2mm以内，避免筒体安装后出现倾斜导致内部分离内件偏心，影响气液分离效率。筒身内部的入口处设置有导叶式稳流结构，能避免来流介质直接冲击筒壁造成液面波动，上部的丝网捕集层采用模块化安装结构，后期检修时可通过顶部人孔直接取出更换，无需切割筒体。在油气田现场应用中，这类立式分离器相比卧式分离器占地面积更小，特别适合用地紧张的集气站、海上平台采油模块使用，针对含硫介质的工况，筒体内壁还可预留堆焊耐腐蚀层的加工余量，本次结构的壁厚计算充分考虑了设计压力、液柱静压力与腐蚀裕量的叠加影响，支座处的局部应力也通过增设加强圈的方式做了补强处理，避免设备长期运行过程中出现支座焊缝开裂的问题。设备的侧向入口采用偏心异径管对接结构，能减少来流介质进入筒体时的局部阻力，下部积液段的液位控制区间严格控制在入口以下300mm位置，防止高速气流夹带液相进入上部捕集段，造成气中带液的工况故障。
