工业厂房用电除尘器本体结构设计

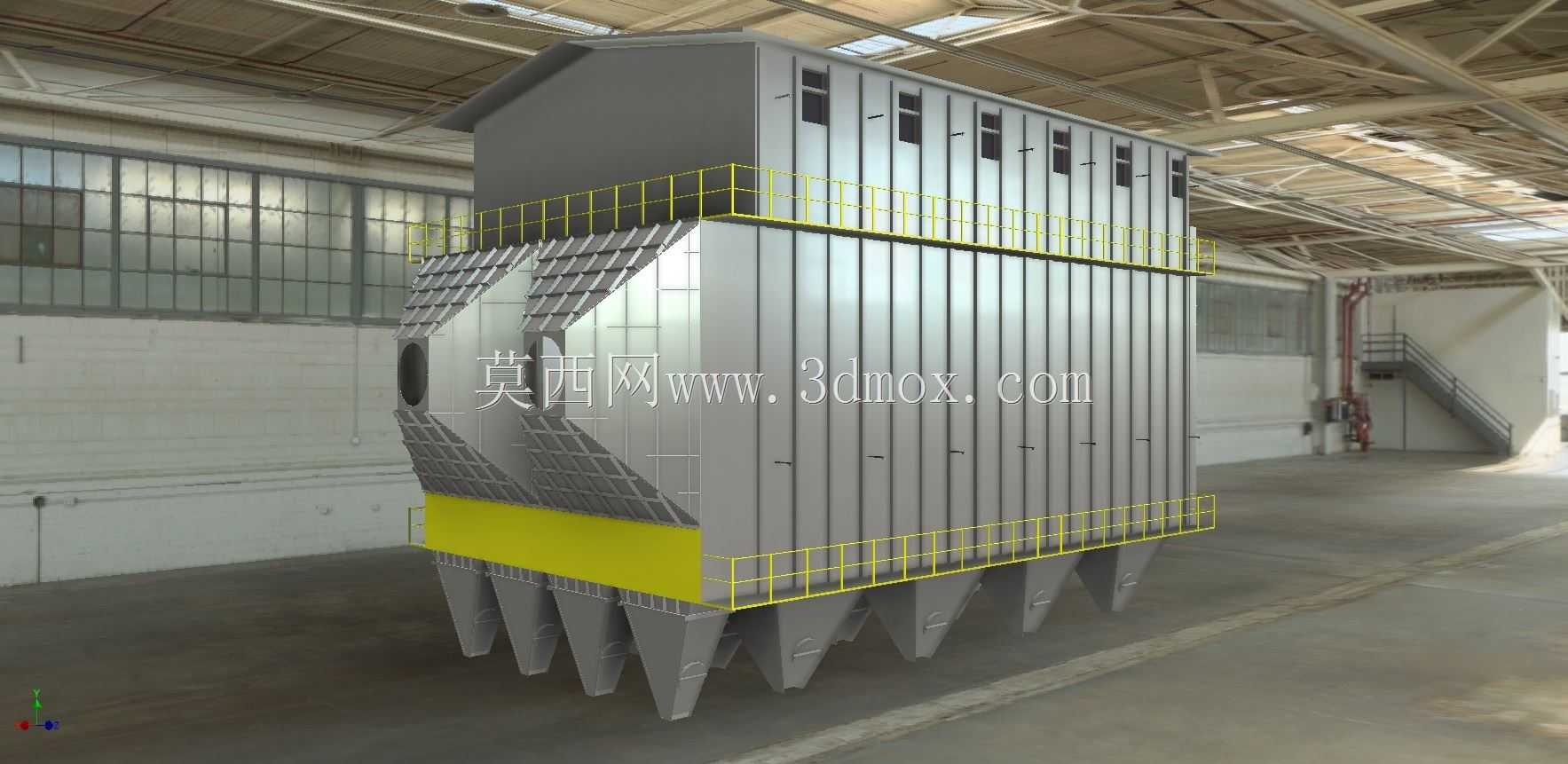

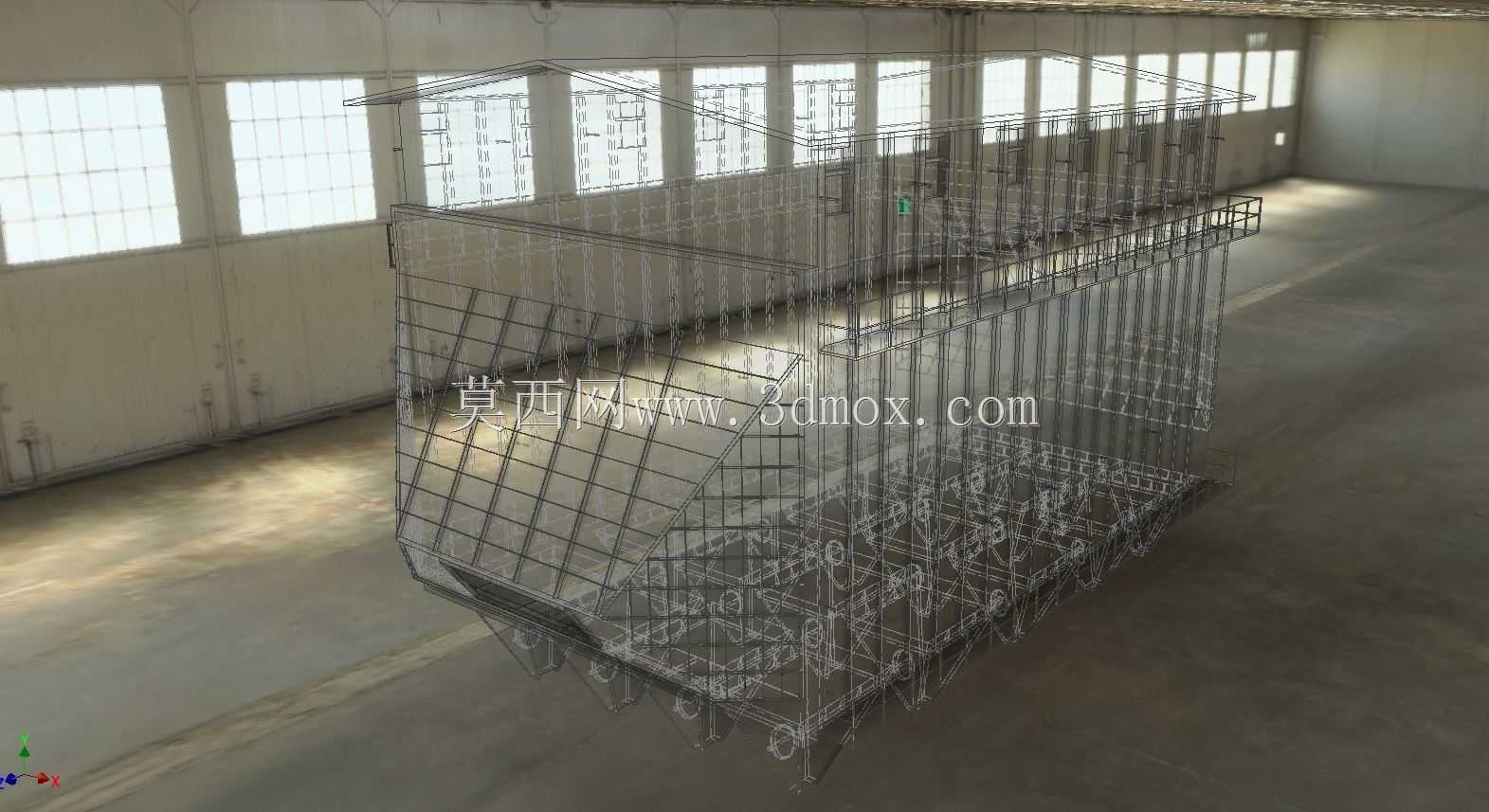

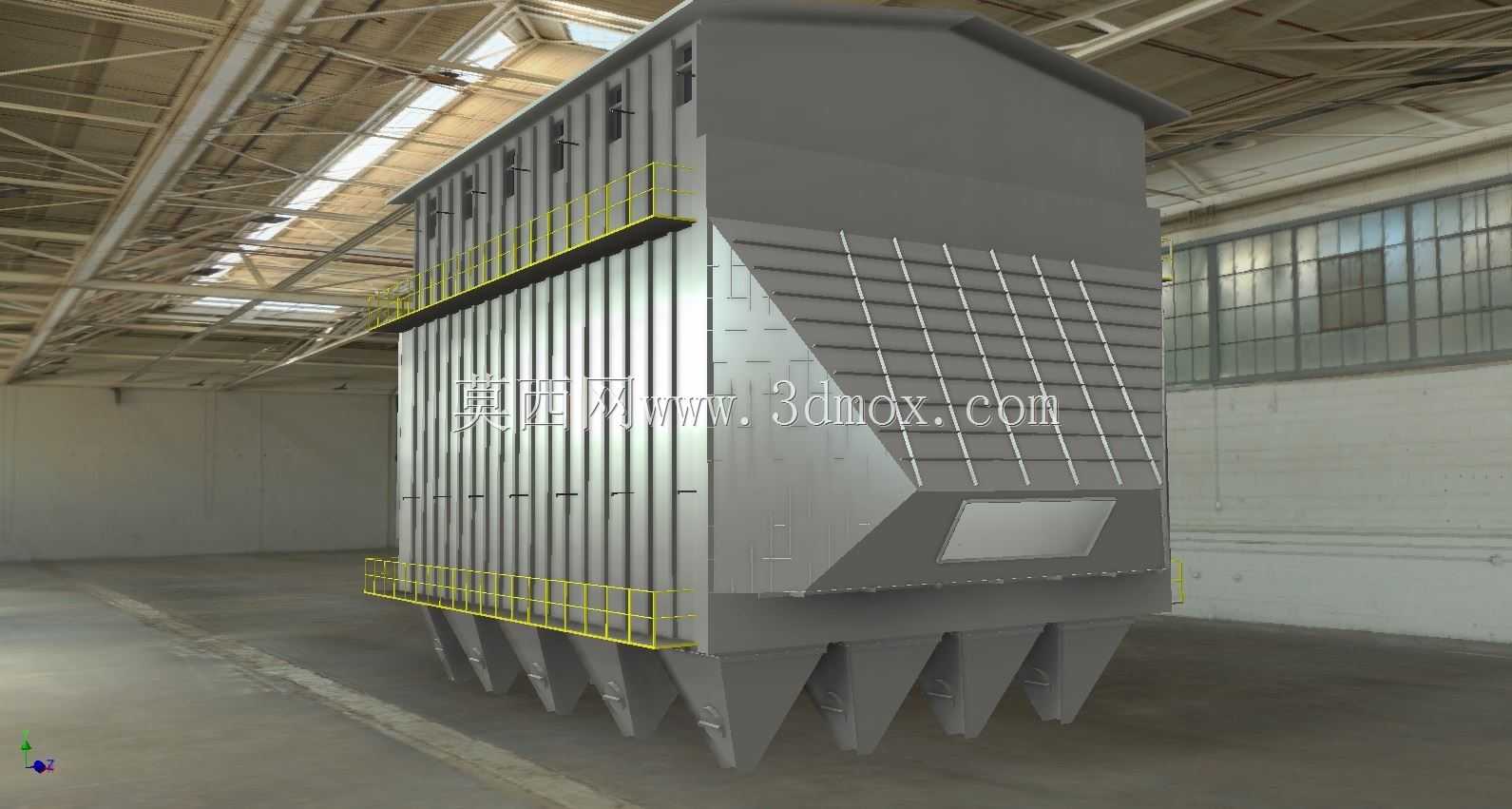

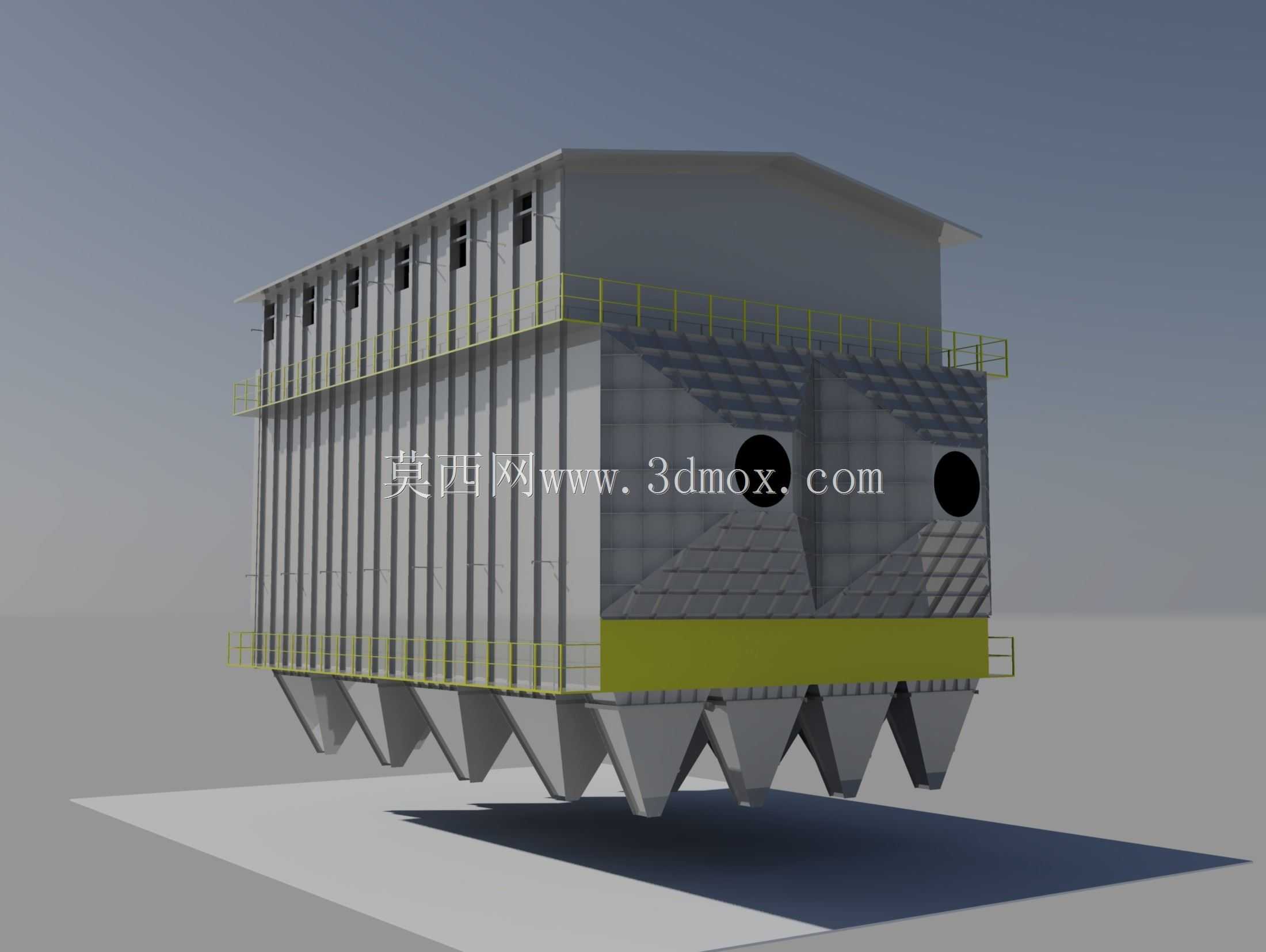

该电除尘器本体主要应用于火电、冶金、建材、化工等行业的工业烟气治理场景，布置在生产车间烟气排放通路的末端，衔接锅炉、烧结机、窑炉等产尘设备的出口烟道，承担捕集烟气中悬浮粉尘颗粒、实现烟气达标排放的核心作用，是工业粉尘治理环节的核心主体设备。从结构设计逻辑来看，本体采用卧式箱型框架承载结构，整体沿烟气流向分为进气变径段、电场除尘段、出气变径段三个核心功能区段，下部设置多组锥形灰斗承接捕集下落的粉尘，灰斗侧壁倾斜角度严格按照粉尘安息角设计，避免粉尘积附搭桥，保障卸灰顺畅。进气段采用渐扩式变径结构，配合内部设置的气流分布板，将进入电场的高速烟气均匀分散至整个电场通流截面，避免局部烟气流速过高造成二次扬尘，降低除尘效率。电场段作为核心功能区，外部采用型钢焊接的刚性框架搭配密封壁板，壁板做连续满焊处理保证壳体漏风率控制在工程允许范围内，内部预留阴阳极系统、振打清灰系统的安装定位空间，侧壁设置多层检修平台与安全护栏，方便日常运维人员进入设备内部开展检修、更换极线极板的作业，平台护栏高度、踢脚板设置均符合工业设备安全防护规范。下部灰斗沿设备宽度方向并排布置，每个灰斗出口预留卸灰阀安装法兰接口，可直接衔接卸灰、输灰设备，将收集的粉尘输送至储灰设施。设备顶部设置防雨顶盖结构，避免户外布置时雨水渗入设备内部造成极板积灰板结、设备腐蚀。从安装边界来看，设备整体为大型立式箱型结构，安装时需提前核算厂房基础承载能力，预留设备周边的检修操作空间，进气口、出气口分别与上下游烟道采用法兰或膨胀节连接，消除热胀冷缩产生的应力对设备结构的影响。设计过程中充分考虑设备运行时的内部负压载荷、风载、雪载等外部工况，框架型钢选型经过强度、刚度校核，避免设备运行过程中出现结构变形，影响极间距精度进而降低除尘效率。设备外壁可根据使用场景做防腐保温处理，适配高温、高腐蚀烟气的处理需求，整体结构模块化拆分设计，方便运输与现场拼装，降低现场安装的施工难度。
