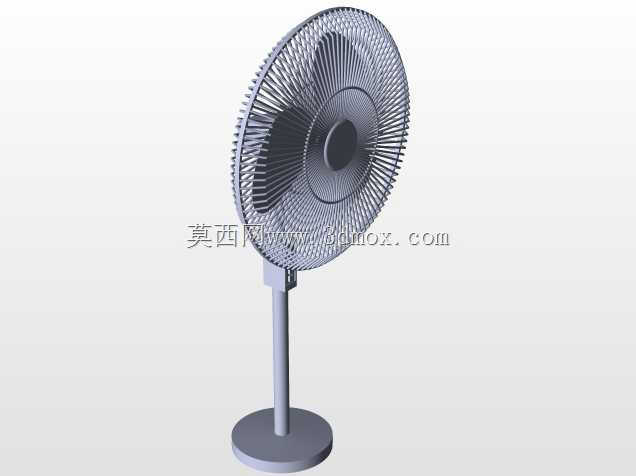

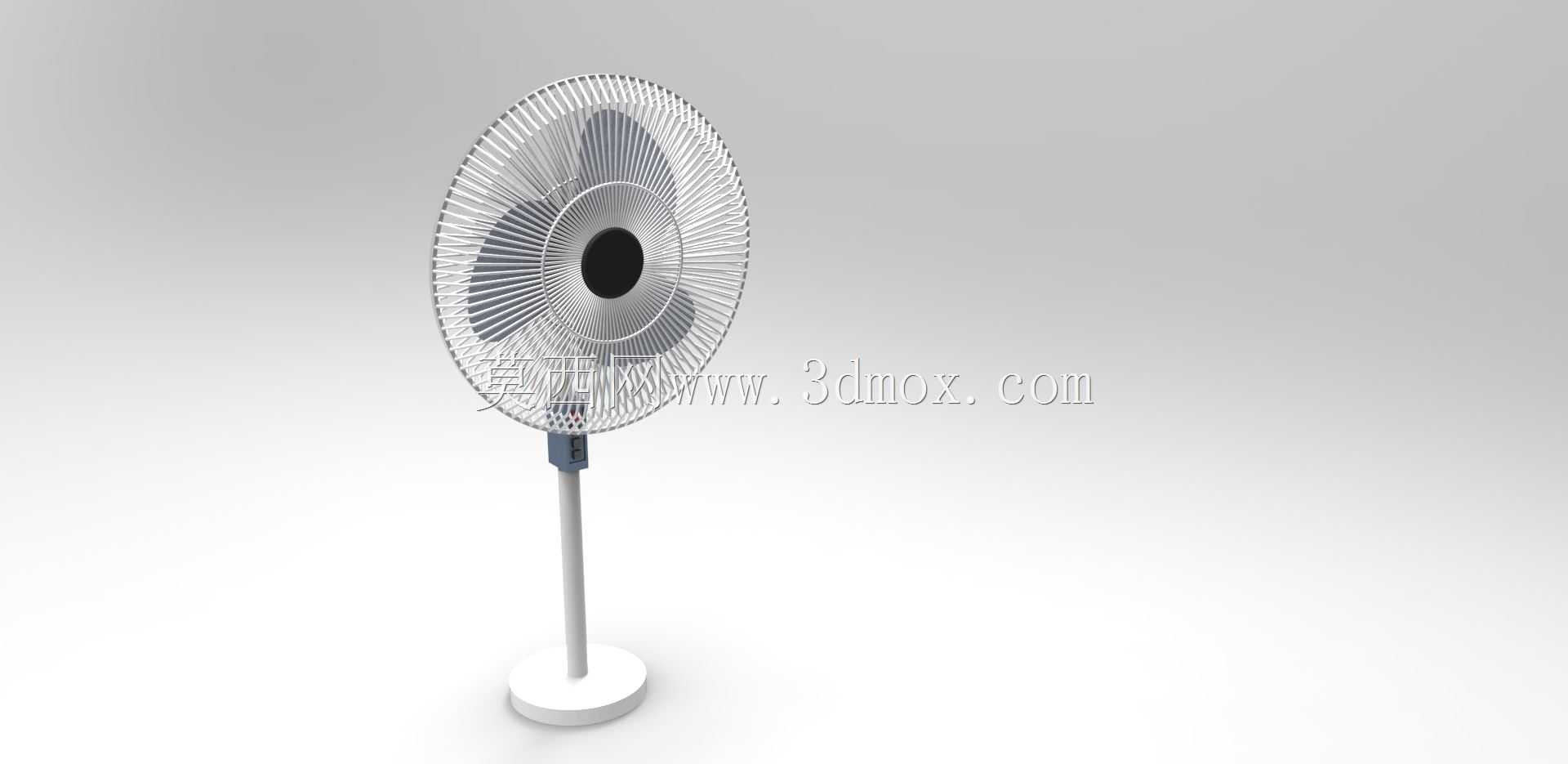

落地式家用摇头送风风扇结构设计

这款落地式送风设备的结构设计，核心围绕日常人居环境的空气循环需求展开，在民用家电场景中覆盖卧室、客厅、小型办公区等多类空间的降温、空气流通需求，区别于工业大流量风机，其设计优先级偏向送风柔和度、占地可控性与操作便捷性的平衡。从结构分层来看，底部采用圆盘式配重底座，直径控制在300-350mm区间，重量集中在底座中心区域，可保证整机在最大仰角送风、最高档位摇头时的抗倾覆稳定性，底座与立杆采用快拆式卡扣连接，无需额外工具即可完成立杆的拆装，适配不同运输、收纳场景的尺寸边界要求。立杆部分采用分段式伸缩结构，调节区间覆盖800mm至1300mm的高度范围，可适配坐姿、站姿不同使用场景的送风高度需求，立杆内部预留走线空间，将电源线完全隐藏于结构内部，避免明线带来的缠绕、磕碰风险。机头部分作为核心功能单元，网罩采用前后分体式卡扣结构，前网罩与后网罩通过周向均匀分布的6个塑料卡扣锁紧，无需螺丝即可快速拆卸，方便后期扇叶的清洁维护；扇叶采用3片大倾角后掠式设计，叶型经过曲面优化，在相同转速下可推动更大范围的空气流动，同时降低叶尖涡流带来的风噪，送风距离可覆盖5-7米的空间范围，满足中小面积空间的全域空气循环需求。摇头机构采用齿轮连杆式传动结构，可实现水平方向80度范围内的往复送风，同时机头与立杆连接位置设置俯仰角度调节关节，支持上下15度的仰角调整，可根据使用需求调整送风覆盖区域。整机的结构设计充分考虑家用场景的使用细节，所有外露结构边缘均做R3以上的圆角处理，避免尖锐棱角带来的磕碰风险，网罩的栅格间距控制在8mm以内，可防止儿童手指伸入接触运转的扇叶，满足家电安全设计的相关要求。在装配逻辑上，整机采用模块化拆分设计，底座、立杆、机头、网罩、扇叶均可独立拆分，单个模块的最大重量不超过2kg，方便用户自行完成组装与后期的部件更换，各连接位置的公差配合控制在0.2mm以内，既保证装配的顺畅度，也避免长期使用后出现结构松动、异响的问题。
