双缸式斯特林动力装置结构设计

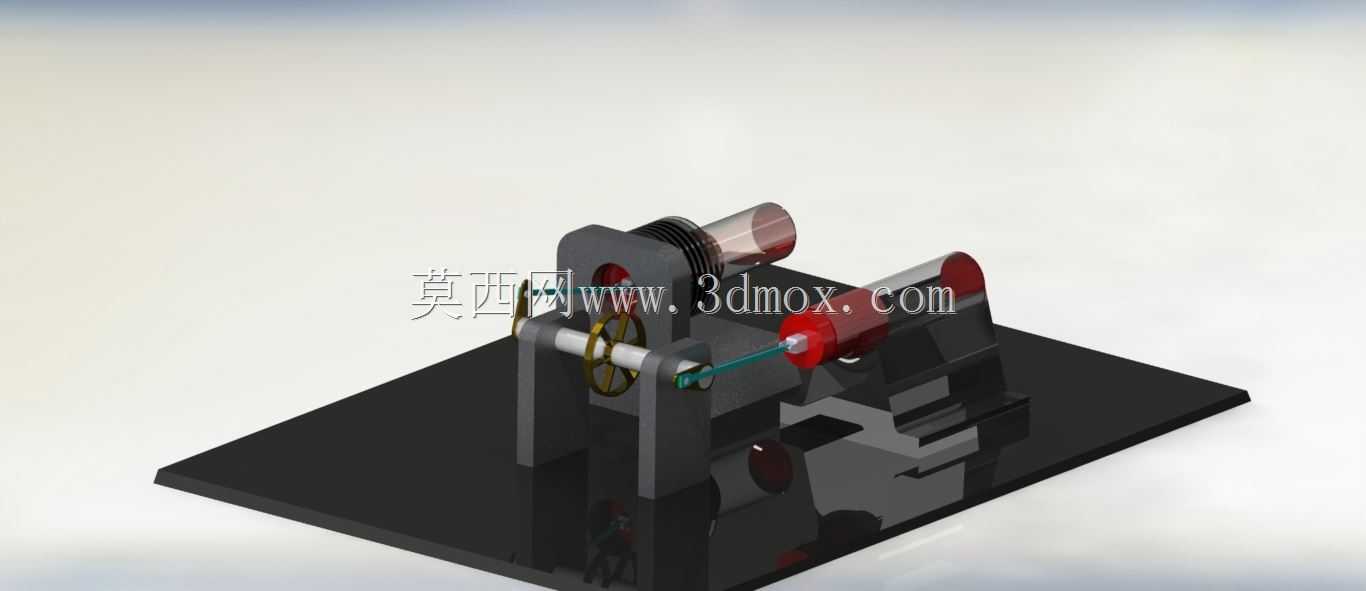

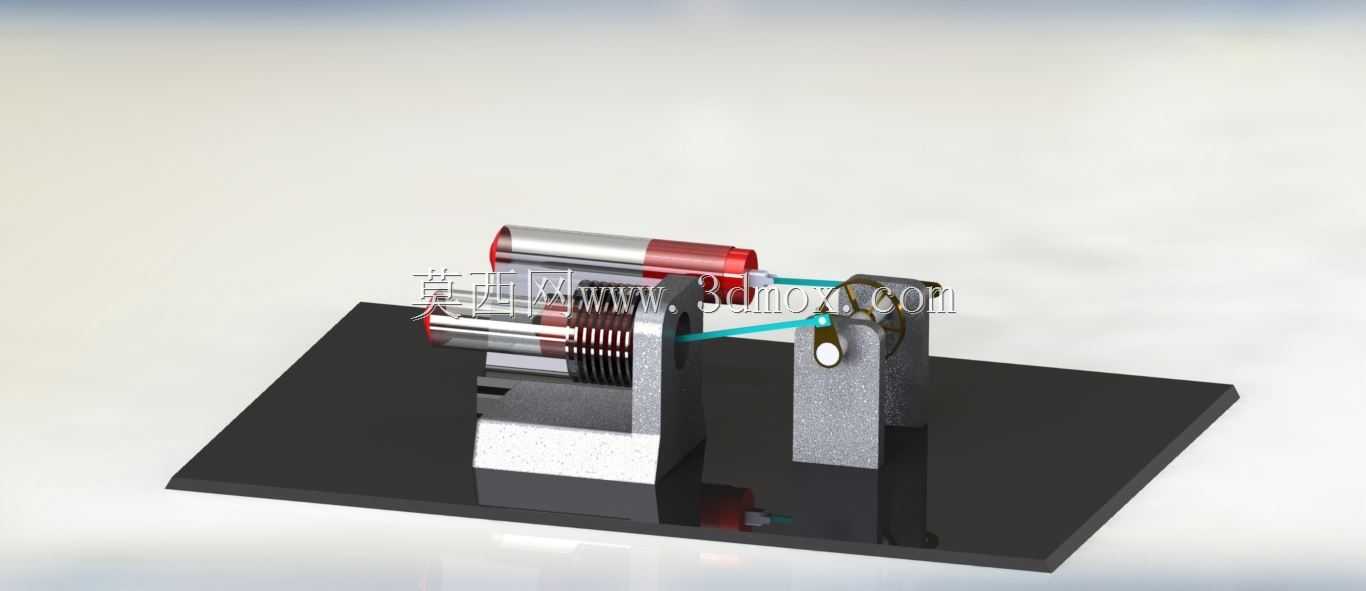

这套外燃式动力装置采用双缸错位布局，核心依托闭式循环工质受热膨胀、遇冷收缩的压差特性实现动力输出，可适配多种热源形式，在低品位热能回收、科普教学演示、小型分布式动力供给场景中具备独特应用优势。不同于内燃机依赖燃料在缸内爆燃做功的逻辑，该结构的做功过程无爆震冲击，运行振动与噪声水平更低，对热源品质要求宽泛，无论是工业余热、生物质燃烧热还是聚焦式太阳能集热，都可作为其动力输入来源，在偏远区域小型离网供电、余热回收驱动小型辅机的场景中，能省去复杂的燃料适配结构。从结构设计逻辑来看，两个动力缸呈90度相位差布置在立式支架上，配气活塞与动力活塞通过曲柄连杆机构连接到同一根曲轴，这种相位布局能避免单缸斯特林装置的死点问题，让曲轴转动过程中始终有一个缸处于做功行程，输出扭矩更平顺，无需额外加装大质量飞轮就能维持稳定运转。缸体采用透明可视化设计，可直接观察内部活塞的往复运动状态，用于教学场景时能直观展示斯特林循环的四个工作过程，降低热机原理的理解门槛。安装底座采用平板式结构，四个支脚预留了标准安装孔位，整体安装边界控制在长220mm、宽150mm的矩形范围内，总高度不超过180mm，可直接固定在实验台架或小型设备机架上，无需额外设计复杂的安装转接结构。曲轴支撑位采用镶嵌式耐磨衬套结构，减少长期运转的轴系磨损，连杆与活塞的连接采用铰接式结构，预留了合理的配合间隙，避免热胀冷缩导致的运动卡滞。动力输出端从曲轴侧端延伸出标准轴径，可直接连接小型发电机、水泵负载或者传动带轮，拓展不同的功能用途。整套结构的运动部件全部做了动平衡校核，曲轴配重块与活塞往复质量匹配，高速运转时不会出现额外的偏载振动，支架与底座采用一体化连接结构，刚度满足持续运转的承载要求，不会因为长期振动出现连接松动。缸体的冷却段设计了外置散热翅片结构，能快速将做功后的工质热量散出，维持冷端与热端的稳定温差，保证循环效率的稳定，热端缸体采用耐高温材质，可承受持续热源加热的温度要求，不会出现高温形变问题。
