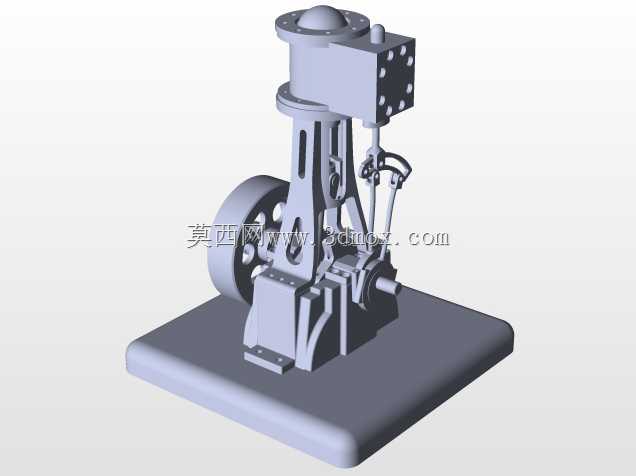

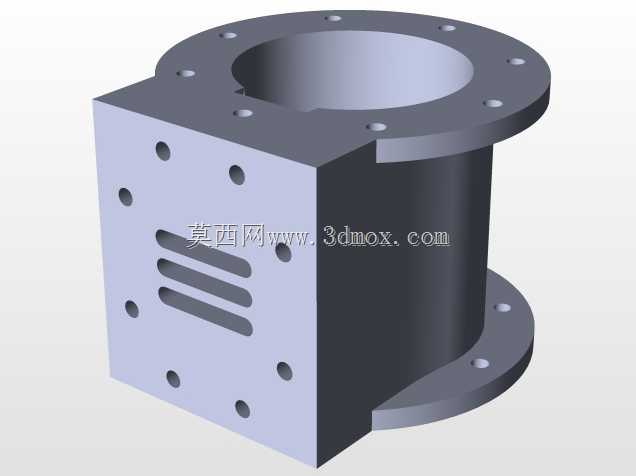

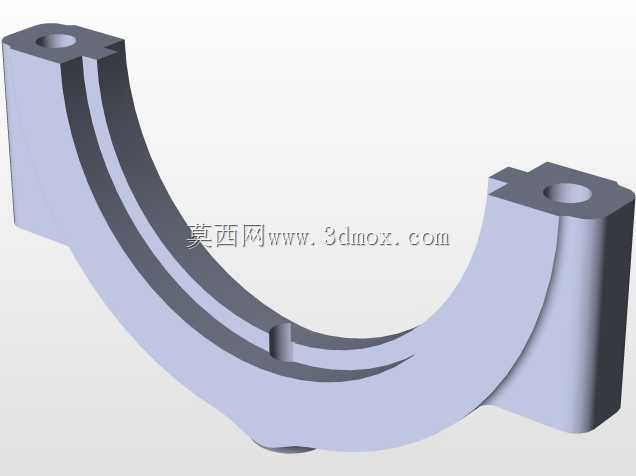

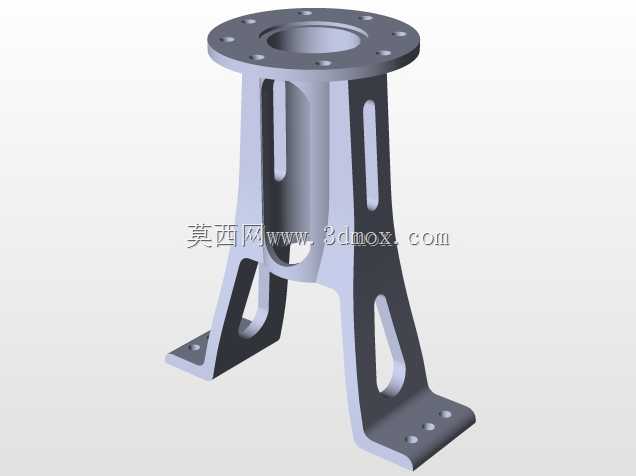

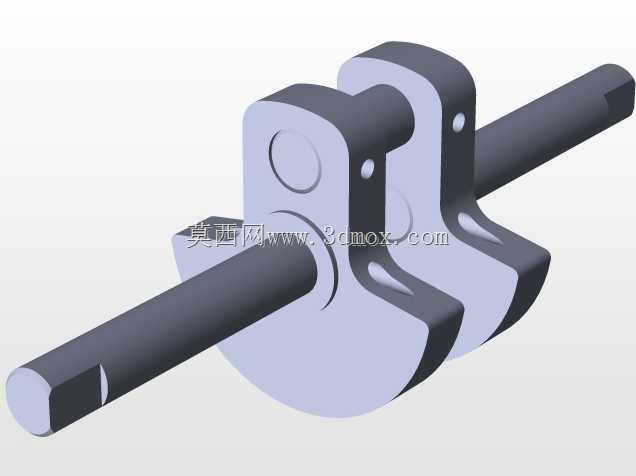

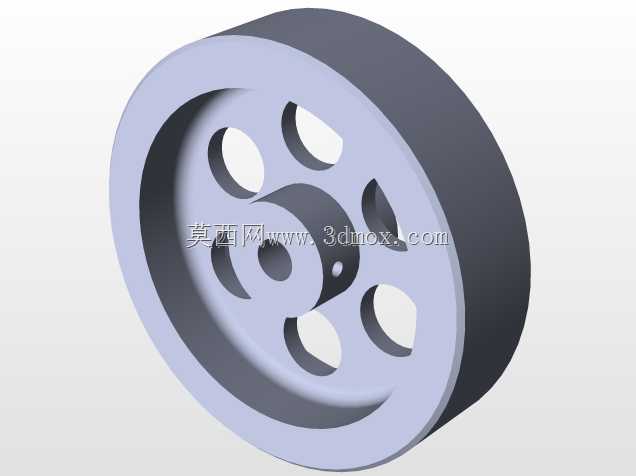

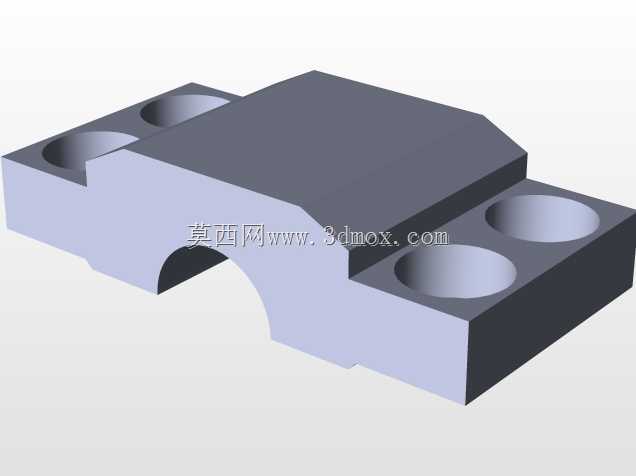

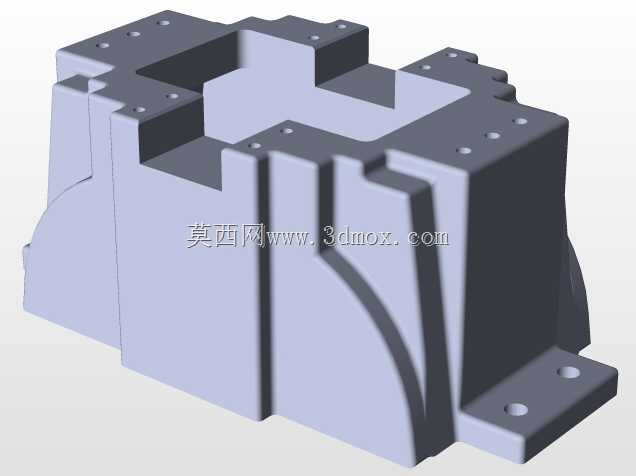

这套立式蒸汽动力结构,核心采用单缸立式布局,整体重心落在方形铸铁机座上,机座预留的地脚安装孔可直接固定在混凝土基座或钢制设备台架上,安装边界需预留飞轮侧至少1.2倍飞轮直径的操作空间,缸体上方预留蒸汽管路接口的安装余量,避免管路干涉。从实际应用场景来看,这类小型立式蒸汽机多用于教学演示、小型复古动力装置配套、早期工业设备动力复刻场景,相比卧式蒸汽机,立式布局占地面积更小,缸体垂直布置的结构能减少活塞环的偏磨损耗,长期运行的密封稳定性更优。设计思路上,整套结构将配气阀组集成在缸体侧上方,缩短蒸汽进排气的流道长度,减少蒸汽压损,曲柄连杆机构直接布置在缸体正下方,动力传递路径短,传动损耗更低;飞轮采用偏心轮辐结构,转动惯量匹配单缸机的做功间隔,能有效抵消单缸往复运动的扭矩波动,保证输出轴转速平稳。功能特性方面,整套结构除紧固件外所有零部件独立建模,缸体、活塞、连杆、曲柄、飞轮、配气摇杆、阀组组件均做了装配干涉校验,活塞与缸套的配合间隙、连杆大小端的铰接间隙、曲柄轴与轴承座的配合公差均按常规机械设计公差带设定,可直接用于结构拆解教学、运动仿真演示,也可作为小型蒸汽动力装置的结构参考。外形尺寸上,整体高度约为底座宽度的2.3倍,飞轮直径约为缸体外径的1.8倍,输出轴中心高度与机座上表面的距离适配常规小型联轴器的安装尺寸,外接蒸汽管路的接口采用标准管螺纹规格,可直接匹配常规低压蒸汽管路。结构细节上,立式机架采用镂空筋板设计,在保证支撑刚度的前提下降低整体重量,配气机构的摇杆传动比经过匹配,能精准对应活塞的上下止点位置完成进排气切换,避免蒸汽浪费;机座上的轴承座采用分体式结构,方便后期维护时拆卸曲柄轴组件,无需拆解整个缸体结构。
- 上一篇:八叶船用推进螺旋桨结构设计
- 下一篇:汽车零部件黄铜螺母热熔插入装配设备
- 全部评论(0)
- 模板大小 5.55 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWOR
- 软件分类 发动机
