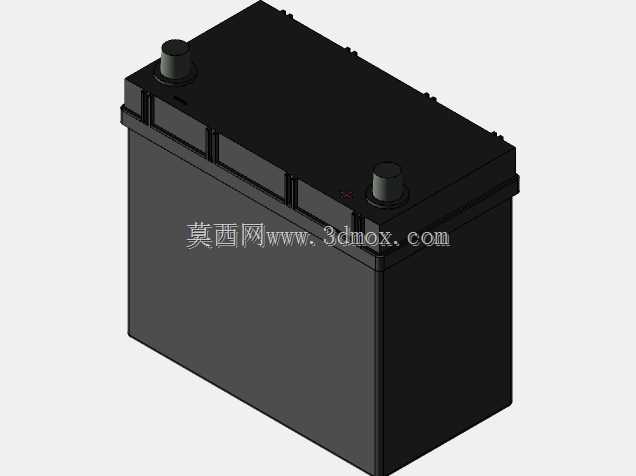

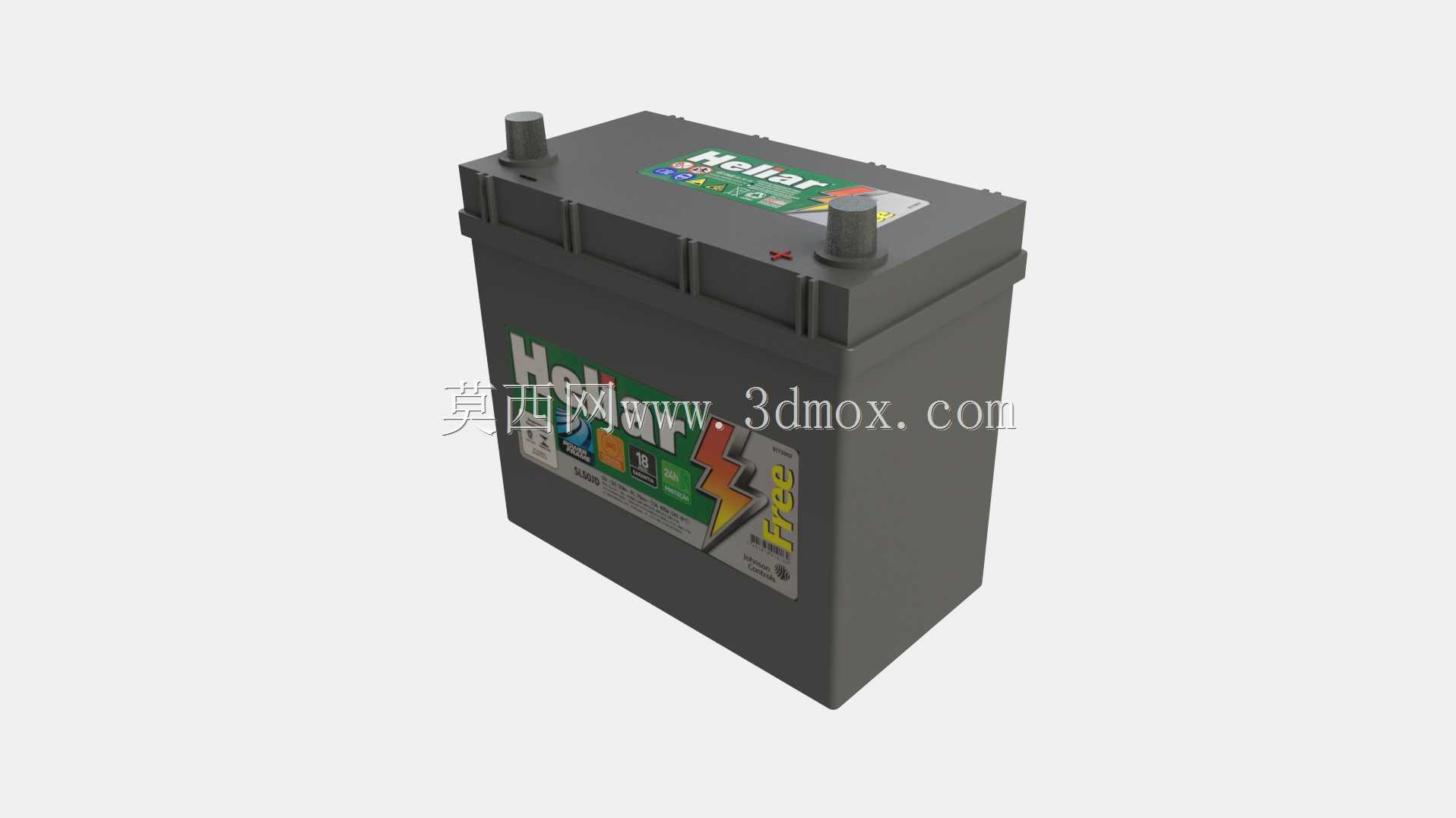

直升机启动用铅酸蓄电池三维结构

这款铅酸蓄电池的三维建模，核心围绕航空地面启动与机载辅助供电的实际工况展开，在结构设计阶段首先明确了安装边界的约束条件：壳体采用耐冲击的硬质工程塑料材质，整体为规整的长方体构型，顶部两个极柱采用对称式布局，分别对应正负极输出，极柱周边预留了接线端子的安装空间，可适配不同线径的大电流供电线缆，避免安装时出现线缆弯折应力集中的问题。从实际应用场景来看，这类电池不仅可作为直升机的启动辅助电源，在民用轻型通航设备、小型特种作业车辆上也有适配空间，建模过程中还原了壳体表面的加强筋结构，这类筋条沿壳体侧壁竖向分布，既可以提升壳体的抗形变能力，应对飞行过程中的振动冲击，也能在批量堆叠运输时起到限位防滑的作用。顶部的标签区域做了贴合式建模，还原了实车电池的标识布局，方便结构设计人员在做整机装配时快速识别极性与参数标识位置，避免装配阶段出现极性接反的低级失误。在安装边界的处理上，壳体底部做了平整化处理，可适配标准的电池固定托架，侧面预留了绑带固定的凹槽位，不需要额外加装固定支架即可完成快速锁紧，适配不同安装舱位的固定需求。建模时对电池内部的腔体做了等比例还原，虽然没有拆分内部极板结构，但壳体的壁厚、极柱的突出高度、提手的隐藏式结构都做了写实处理，提手在非使用状态下可完全嵌入壳体顶部的凹槽内，不会额外占用顶部安装空间，避免和周边的线束、固定件产生干涉。从功能特性来看，这类启动型蓄电池的核心需求是短时间大电流放电，因此在结构设计上极柱的导电截面做了加大处理，建模时还原了极柱根部的密封结构，可避免电解液渗漏对周边金属部件造成腐蚀，壳体顶部的排气阀结构也做了细节还原，保证电池充放电过程中内部压力可正常释放，不会出现壳体鼓胀的问题。在做整机装配校核时，这个模型可直接导入装配体，验证电池舱的空间余量、接线走向、固定点的匹配度，不需要额外做简化处理，模型的外形尺寸完全对标同规格实装产品，长宽高比例、极柱间距、安装固定点的位置都和实物保持一致，可直接用于结构干涉检查、维修空间校核、布线方案模拟等设计环节，减少实物打样阶段的匹配问题。
