小型铅酸储能蓄电池三维结构设计

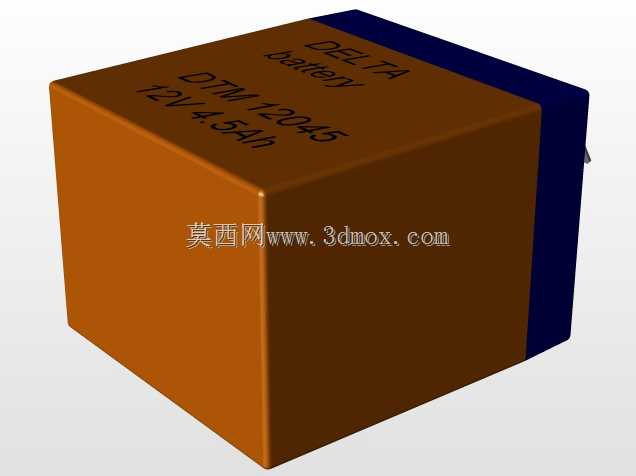

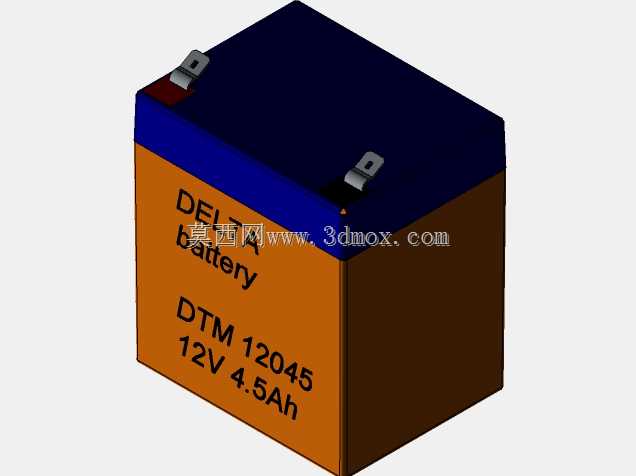

这款12V4.5Ah规格的铅酸蓄电池，常作为备用供电单元适配在小型UPS不间断电源、电动童车、便携检测仪器、门禁后备电源、小型太阳能照明储能回路这类场景中，作为直流供电核心部件承担电能存储与稳定输出的作用。从结构设计逻辑来看，整体采用方正立方体外壳布局，顶部设置两个内嵌式金属接线端子，分别对应正负极输出，端子采用凸起式压接结构，既可以适配常规螺栓压接的接线端子排，也能兼容快插式接线夹，接线区域做了局部加高的绝缘挡边，避免安装过程中工具误触造成极间短路。外壳主体采用耐酸ABS材质的分腔结构，上盖与壳体之间采用超声波焊接密封工艺，设计时预留了密封胶槽的安装边界，防止内部电解液渗漏，同时壳体侧壁做了细微的加强筋纹路，既提升壳体抗形变能力，也能在批量堆叠存储时增加侧壁摩擦力，防止滑落。外形尺寸上严格遵循同容量铅酸电池的通用安装规范，长宽高比例适配市面上多数小型设备的电池仓预留空间，底部做了浅定位凸台，可直接卡入设备电池仓的定位卡槽，不需要额外加装固定压片即可完成限位，安装边界预留了接线操作的手部空间，顶部端子距离上盖边缘的距离满足常规接线操作的扳手活动范围，不会出现工具无法伸入拧动接线螺栓的问题。设计过程中优先考虑了实际装配的兼容性，端子的中心距、极柱的直径尺寸都匹配行业通用的接线配件规格，不需要定制专用接线件即可完成整机组装。壳体表面的标识区域做了微凹的铭牌贴装位，粘贴参数铭牌后不会因为设备搬运摩擦造成标识磨损，同时上盖的排气阀结构做了隐藏式设计，既保证电池充放电过程中内部气体可以正常溢出，也避免外部灰尘、水渍直接进入排气孔影响电池寿命。从三维建模的细节来看，壳体的壁厚均匀性做了优化，所有转角位置都采用圆角过渡，避免注塑生产时出现应力集中导致的壳体开裂问题，内部极群的容纳腔尺寸严格匹配极群的装配公差，预留了足够的电解液容纳空间，同时不会因为腔体过大造成极群晃动损伤隔板。这类小型铅酸电池在选型时，除了容量参数外，安装尺寸的匹配度直接决定了设备改造成本，这款模型还原了实际产品的所有安装接口与外形边界，可直接用于设备整机装配的干涉检查、电池仓结构设计验证，也能作为教学演示模型用于讲解铅酸蓄电池的基本结构组成。
