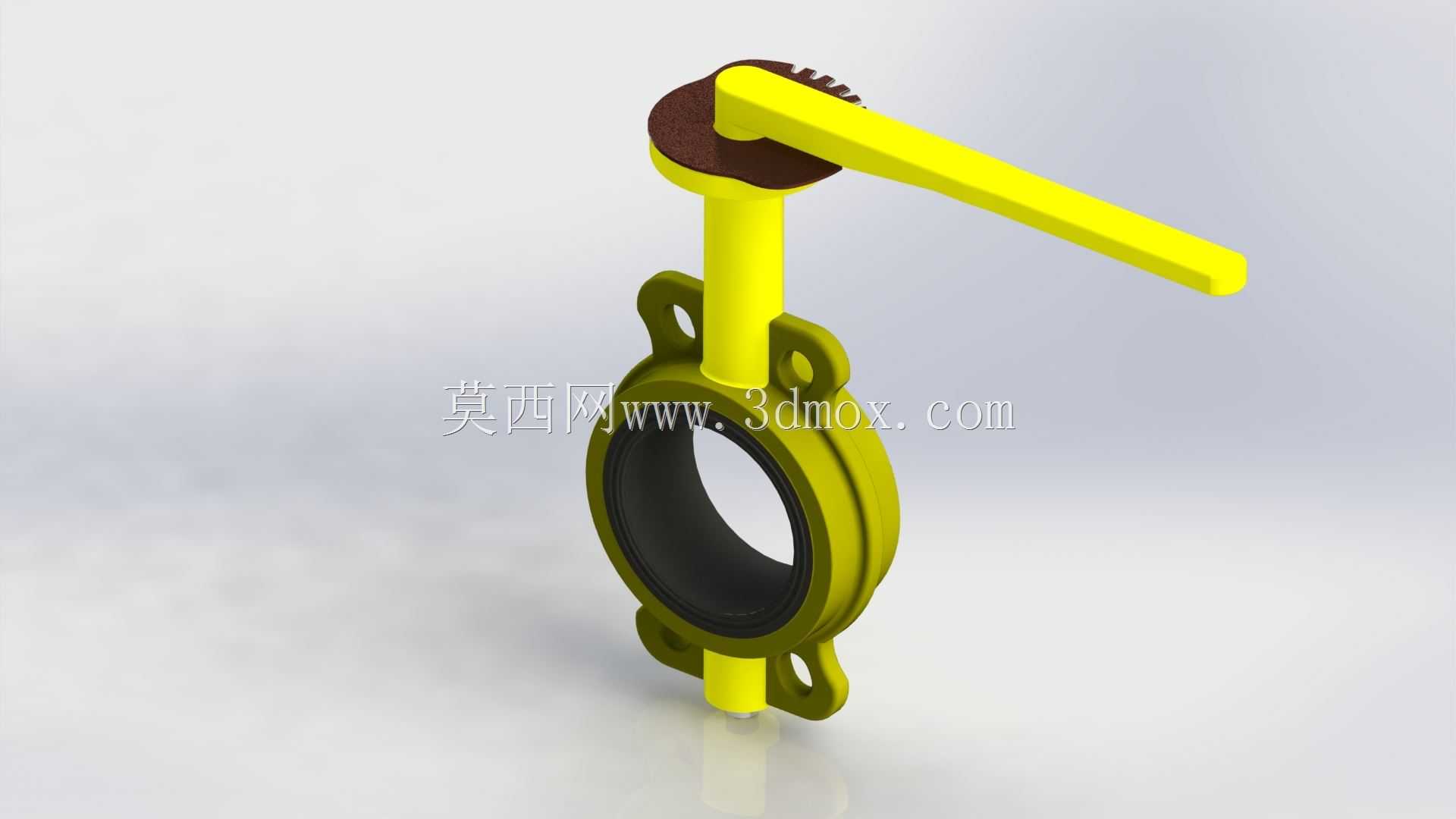

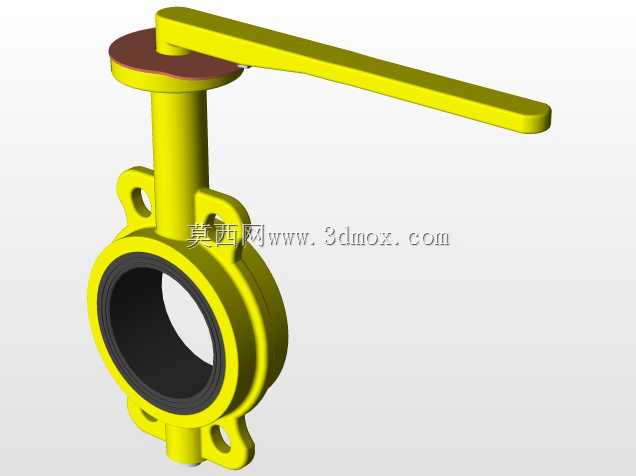

DN100对夹式手柄蝶阀结构设计

这款DN100规格的手动对夹蝶阀，主要适配公称通径100mm的工业管路系统，在给排水、暖通循环水、低压流体输送、化工介质截断等场景中应用广泛，日常工况下承担管路通断控制、流量调节的核心作用，相比同通径的闸阀、截止阀，其结构长度更短，安装占用空间小，启闭操作力矩低，适合安装位置紧凑、操作频次中等的管路段。从结构设计来看，采用对夹式安装形式，阀体两侧带安装耳孔，安装时无需额外配对法兰的焊接定位，直接穿装螺栓将阀体夹持在两片管路法兰之间即可，安装边界适配国标PN10/PN16等级的常规法兰，阀体流道为直通式结构，阀板采用中线型密封设计，密封胶圈嵌装在阀体内壁，启闭过程中阀板绕阀杆轴线做90度回转，全开状态下阀板与流道平行，流阻系数远小于同通径截止阀，适合对管路压损有控制要求的系统。操作端采用加长杠杆式手柄，手柄根部带档位齿盘，可通过齿盘卡位将阀板锁定在不同开度位置，实现0-90度范围内的流量调节，相比蜗轮驱动的蝶阀，手柄直驱结构没有传动间隙，启闭响应更快，日常维护无需拆解传动箱，仅需定期检查阀杆密封填料的压紧量即可。设计过程中优先考虑了安装适配性，阀体的耳孔中心距、密封面尺寸完全匹配常规管路法兰的安装尺寸，阀杆上下两端设置轴套支撑，避免阀板启闭过程中出现偏磨，密封胶圈采用嵌入式安装，磨损后可直接更换胶圈无需整体更换阀体，降低后期运维成本。外形尺寸上，整体结构长度远短于同通径法兰蝶阀，手柄操作高度控制在常规手动操作的舒适区间，安装后手柄操作不会与周边管路、支架产生干涉，阀杆密封位置采用多层填料压紧结构，可适配常规水、弱腐蚀性流体的密封要求，避免介质沿阀杆位置出现外漏。在实际选型应用中，这类中线对夹蝶阀通常用于工作压力1.6MPa以下、工作温度120摄氏度以内的流体管路，不适合用于高压差、强磨蚀性介质的工况，其结构简单、零部件数量少，三维建模过程中可直接提取安装尺寸用于管路排布的干涉检查，提前预判安装空间是否满足操作、维护的需求，避免现场安装时出现手柄无法转动、螺栓无法穿装的问题。
