热动力圆盘式蒸汽疏水阀结构设计

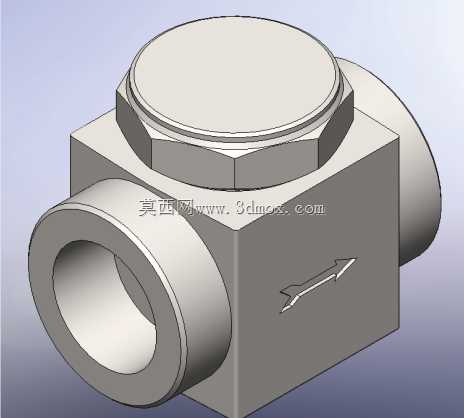

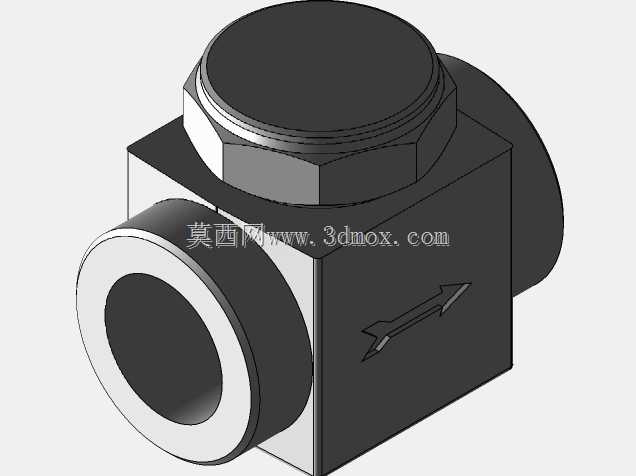

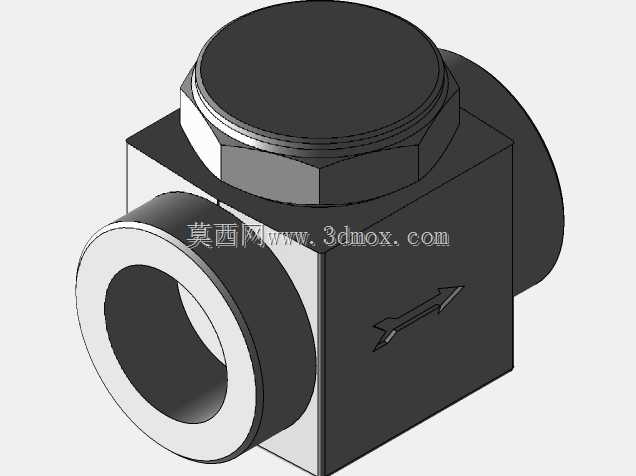

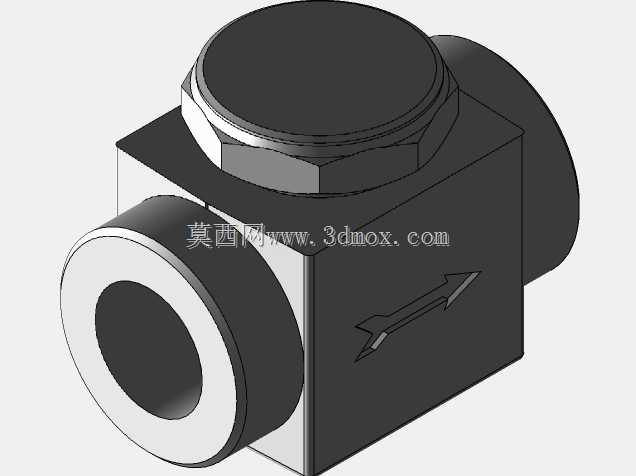

在工业蒸汽输送与换热系统的管路布局中，疏水装置是保障蒸汽干度、降低管路水击风险、提升换热效率的核心阀件，这款热动力型蒸汽疏水阀的三维结构，完整还原了同类型COMATTI品牌TTD CMTI 30规格产品的实体特征，可直接用于蒸汽管路系统的装配干涉校验、运维培训教具制作以及同类型阀件的逆向设计参考。从实际应用场景来看，这类疏水阀普遍适配饱和蒸汽工况下的主管路疏水、换热设备末端排水、蒸汽伴热管线的冷凝水排放环节，可在不泄漏新鲜蒸汽的前提下，自动将管路内凝结形成的液态水及时排出，避免冷凝水在管内聚集引发的水锤冲击、换热面水膜覆盖降低热交换效率等工程问题。从功能特性上看，该款疏水阀采用热动力式工作原理，依靠蒸汽和冷凝水的热力学性质差异驱动内部阀片动作，结构上没有复杂的连杆、浮球等易损活动部件，抗水击能力强，对安装角度的容错性较高，可适配水平、垂直等不同走向的蒸汽管路安装需求。从设计思路层面拆解，阀体采用方体加两侧同轴管接头的整体构型，顶部设置六角结构的检修阀盖，无需整体拆解阀体即可完成内部阀片、密封座的检查更换；阀体侧面铸刻的流向箭头，可避免现场安装时出现介质流向接反的问题，两侧接口采用标准管螺纹构型，可直接与同公称通径的蒸汽管路完成对接，无需额外加工转换接头。关于安装边界与尺寸适配，该款阀件的主体方体结构预留了足够的扳手操作空间，安装时需保证阀体前后保留至少一倍阀体长度的直管段，避免管路弯头、变径带来的介质流态紊乱影响阀件动作灵敏度；顶部阀盖的六角对边尺寸符合常规呆扳手的操作空间要求，后期运维时无需使用专用工具即可完成拆装。阀体进出口的同轴度公差控制在行业常规精度范围内，可保证与管路对接时不会出现额外的装配应力，避免长期带压工况下出现接口渗漏问题。整体结构的壁厚设计充分考虑了1.6MPa级饱和蒸汽的承压需求，流道转角处均做了圆弧过渡处理，可减少介质流动过程中的压损，同时降低高速流体对阀体内壁的冲蚀速率，延长阀件的实际使用寿命。
