龙门式直线往复工业作业机架

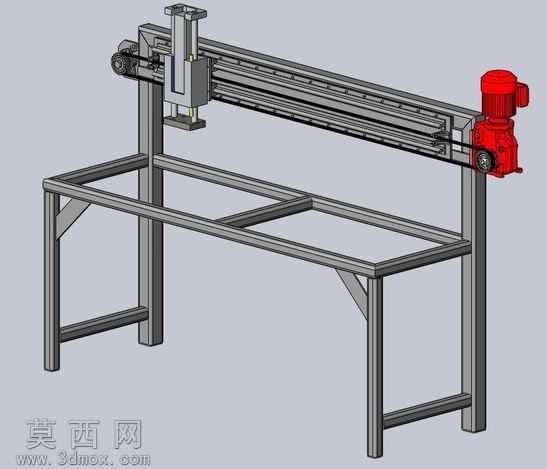

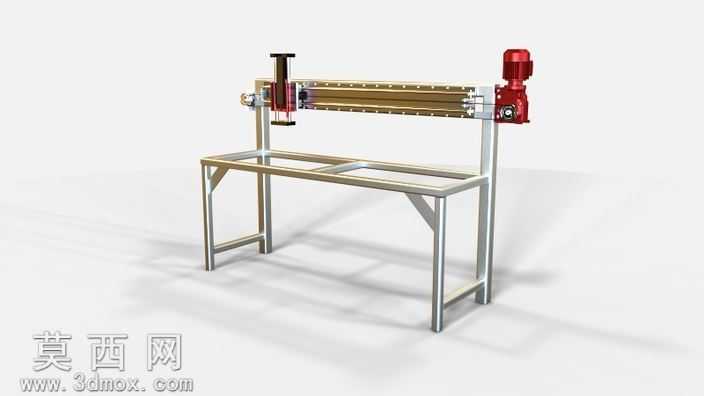

本作品为龙门式直线往复工业作业机架三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对每一处结构细节都做了精准还原，整体模型无破面、无冗余特征，装配约束完整，可直接用于后续的结构校核、运动仿真与二次设计迭代。模型整体采用方管焊接式机架作为承载底座，底座通过多根横向、纵向方管焊接形成稳定的框型支撑结构，支撑腿处增设斜向加强筋，有效提升机架整体的抗扭、抗弯性能，避免长行程作业过程中出现结构形变，保障作业精度。横梁部分采用长行程直线导轨搭配同步带传动结构，导轨安装面做了平整化设计处理，保证传动部件的安装平行度，传动端配置减速驱动单元，可将电机的高转速低扭矩输出转化为滑座的低转速高扭矩直线往复运动，滑座部分预留了作业执行端的安装接口，可根据实际作业需求加装喷涂、裁切、涂胶、检测等不同功能的执行端头，适配多类工业加工场景。材质渲染方面，对焊接机架部分赋予了哑光金属钢材材质，还原方管焊接机架的真实金属质感，对驱动单元部分赋予了对应工业减速机的红漆涂装材质，对导轨、传动部件赋予了光亮金属加工面材质，不同部件的材质区分清晰，渲染效果真实直观，可清晰呈现各部分的结构装配关系。设计思路上，该机架采用模块化组合设计思路，将底座支撑模块、横梁传动模块、驱动模块、滑动作业模块做了独立拆分设计，各模块之间通过标准紧固件连接，既方便加工阶段的分部件生产制造，也方便后续使用过程中的部件维护更换，同时长行程的横梁设计可覆盖较大范围的作业平面，适配大尺寸工件的连续加工作业需求，整体结构紧凑稳定，传动路径简洁高效，可作为各类平面往复加工作业设备的基础承载机架使用，具备较强的通用适配性。
