双轨式数控直线轴承三轴传动组件

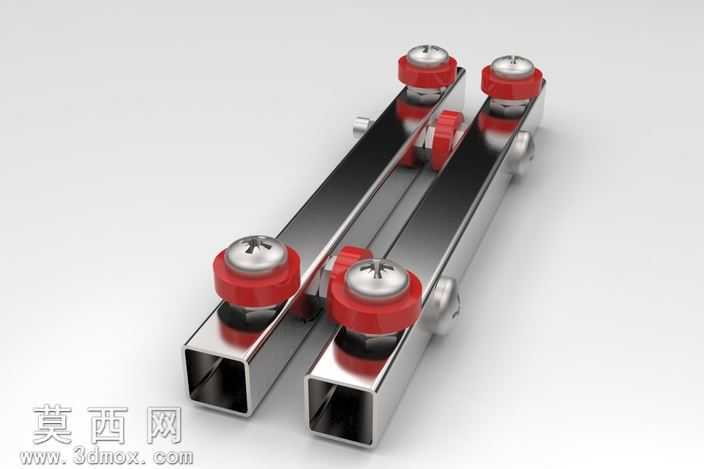

本作品为双轨结构的数控直线轴承三轴传动组件，建模阶段以实际直线运动传动需求为核心基准，先完成整体传动逻辑的框架搭建，确定双平行导轨的间距、单轨长度、滚轮安装位的基准坐标，确保三轴运动的行程匹配数控设备的进给需求。建模过程中先构建方形空心导轨的基体结构，对导轨的端面、内腔接触面做公差预留设计，保证导轨与安装基座的配合精度；随后完成带红色调节轮的滚轮轴承组件建模，对滚轮的圆弧接触面、顶部调节旋钮的一字槽、侧边锁紧定位销做细节还原，每个滚轮组件的安装孔位与导轨上的定位槽做同轴度约束，确保滚轮在导轨上滚动时无卡滞、偏摆问题。材质与渲染阶段，导轨主体赋予抛光金属材质，调整金属粗糙度参数模拟不锈钢冷加工后的哑光金属质感，对导轨的边角做微小倒角处理还原真实机加工特征；滚轮外圈的红色调节部件赋予硬质工程塑料材质，添加细微的颗粒质感模拟工程塑料的表面肌理，顶部金属旋钮赋予镀铬金属材质，增强不同部件的材质区分度；渲染时采用柔和的侧上方打光，突出导轨的金属反光与红色部件的色彩对比，清晰展现组件的装配层次。结构设计上采用双轨平行布局，相比单轨结构大幅提升运动过程中的抗倾覆能力，每根导轨上配置多组滚轮轴承，通过顶部的红色调节旋钮可调整滚轮与导轨的预紧力，适配不同负载下的传动精度需求，侧边的定位销用于锁紧滚轮座的安装位置，避免长期运行后出现位置偏移；三轴设计可实现X、Y、Z三个方向的直线进给，可直接适配小型数控设备的传动系统。设计思路围绕数控设备的高精度直线传动需求展开，在保证结构强度的前提下尽可能简化装配复杂度，所有部件均采用标准化设计思路，便于后期的维护与零件替换，整体模型的装配约束完全符合实际机械装配逻辑，可直接用于运动仿真验证与工程出图参考。
