泵驱涡轮式简易发电组件结构设计

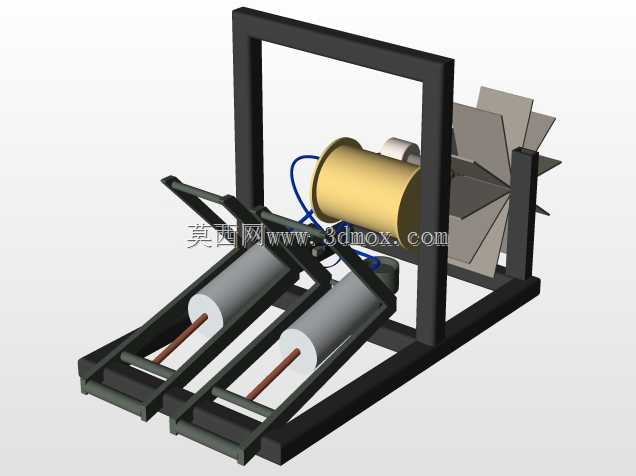

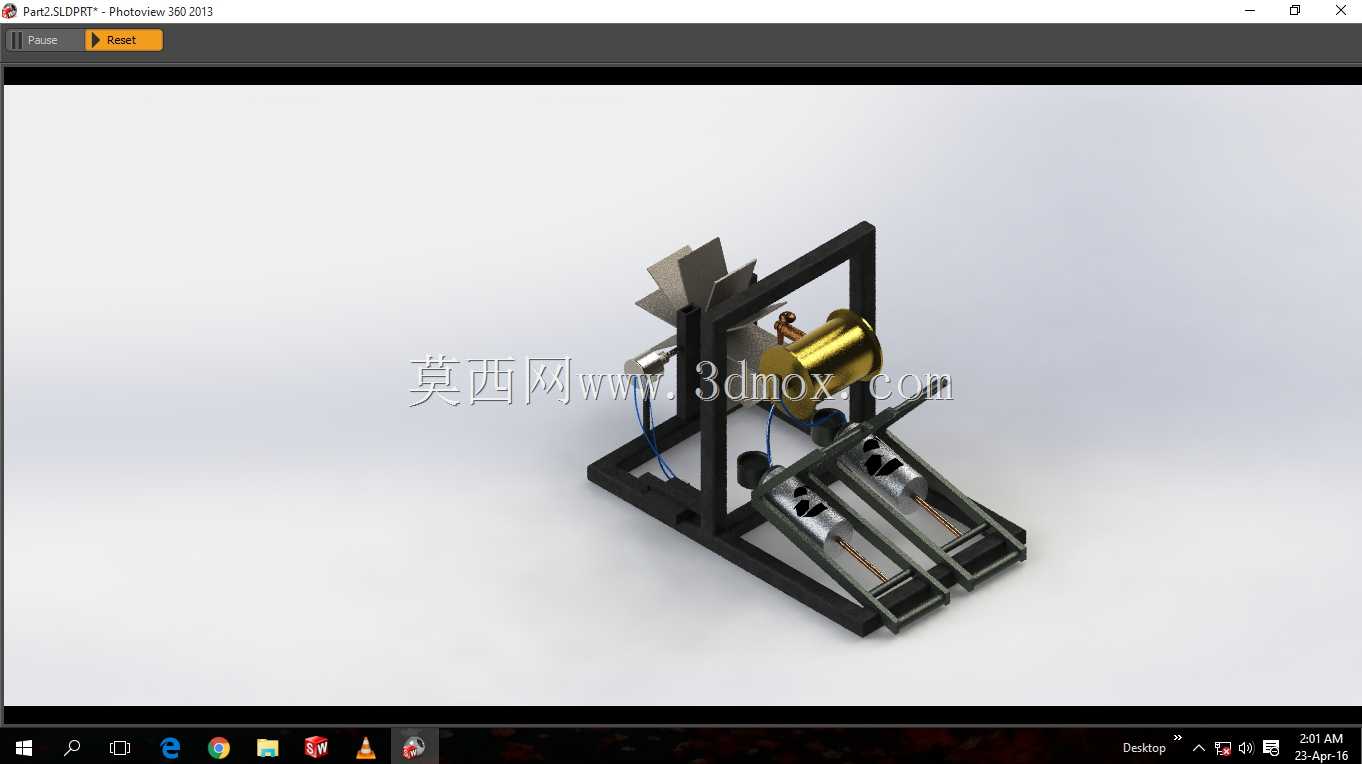

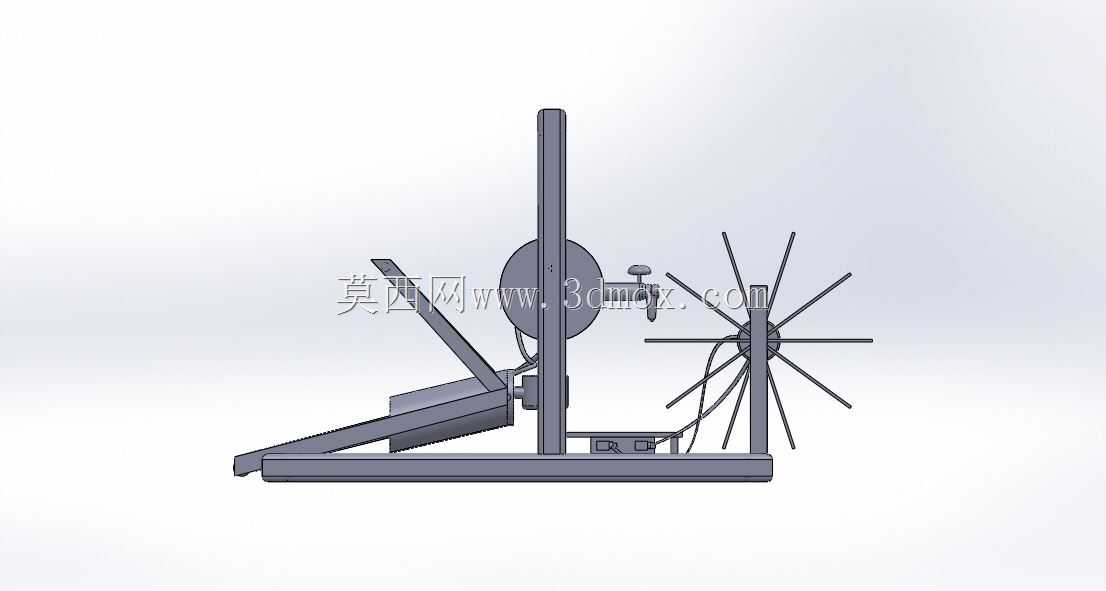

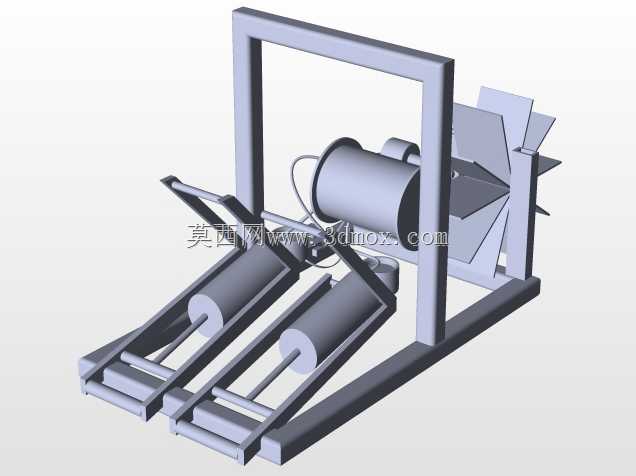

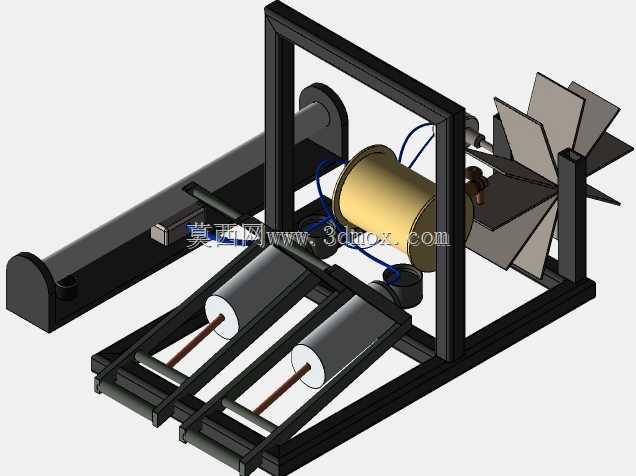

这套泵驱涡轮发电结构，主要面向分布式离网供电场景设计，可适配野外小型作业站点、偏远临时值守点位的小功率供电需求，也可作为流体管路余压回收的试验验证载体，在有稳定流体压差的管路节点上，无需额外外接动力源即可完成机械能到电能的转换输出。从结构布局来看，整套组件采用框架式集成安装思路，所有功能部件全部固定在矩形方管焊接成型的机架上，机架底部预留了标准安装孔位，可直接通过螺栓固定在混凝土基础或者钢制安装平台上，整体安装边界控制在紧凑范围内，不需要占用过大的布设空间，适合空间受限的安装场景。核心做功单元采用轴流式涡轮结构，涡轮叶片做了等倾角曲面设计，流体冲击叶片时可将轴向流体动能高效转化为涡轮轴的旋转机械能，涡轮轴通过联轴器直连发电主体，减少了中间传动环节的能量损耗。驱动侧配置了两台斜置安装的泵体，泵体输出端通过管路连接到涡轮腔体的导流段，导流段做了渐缩式流道设计，可将泵体输出的流体做整流加速，让流体以最优冲角作用在涡轮叶片上，提升能量转换效率。发电主体采用卧式筒状结构，通过抱箍固定在机架中部的横梁上，接线端预留了标准走线空间，配套的布线槽沿机架内侧布置，避免线路与运动部件发生干涉。设计过程中充分考虑了运维便利性，所有连接部位均采用快拆式紧固件，泵体、涡轮、发电主体均可单独拆卸更换，不需要整体拆解机架；机架两侧预留了吊装孔位，方便整体转运与现场就位。从安装适配性来看，整套组件的进出液接口采用标准法兰连接，可直接对接现有流体管路，不需要额外做非标转接；机架底部的安装孔位做了长圆孔设计，可适配一定范围内的安装尺寸偏差，降低现场安装的对位难度。结构受力层面，机架的受力横梁做了加厚处理，泵体斜置的安装角度经过受力校核，可抵消泵体运行时产生的振动，避免运行过程中出现结构共振，保证整套装置运行的稳定性。
