1MW发动机涡轮机试验负荷组结构设计

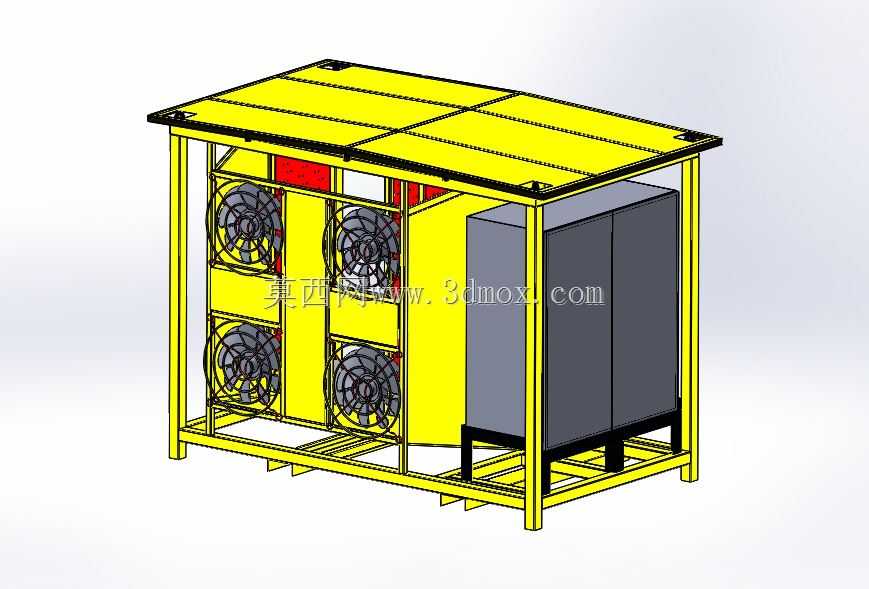

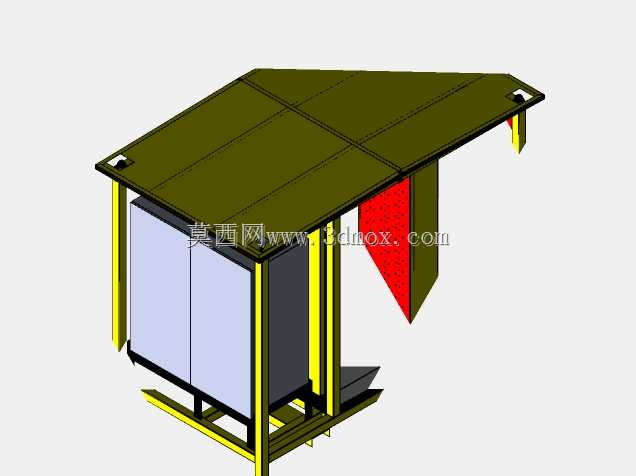

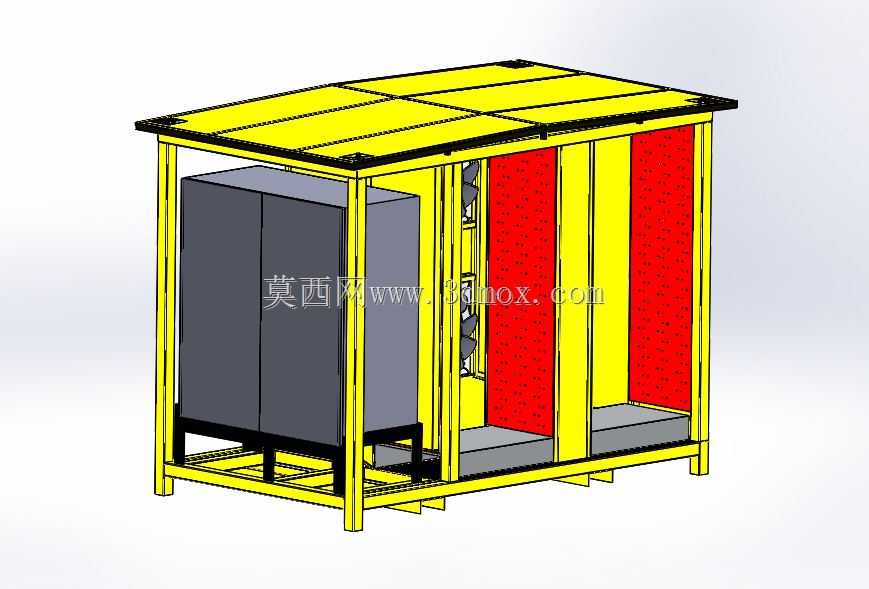

在动力机械试验台架的搭建环节中，负荷组是匹配动力输出端、完成功率吸收与负荷分配的核心配套设备，这款1MW规格的负荷组，主要面向发动机、涡轮机的出厂性能校验、研发阶段负荷特性试验场景，能够在试验过程中稳定吸收被测动力设备输出的轴功率，模拟不同工况下的负载变化，为试验采集转速、扭矩、热效率等核心参数提供稳定的负载边界。从结构设计逻辑来看，整体采用型钢焊接框架作为承载主体，框架底部预留标准叉车孔位，满足车间内转运、台架就位的快速移位需求，顶部采用带斜度的防雨顶棚结构，既可以适配室内台架的落尘防护需求，也能满足临时室外试验点位的防雨要求，框架的立柱、横梁均采用等边角钢与矩形管拼焊，所有焊接节点做打磨清渣处理，避免应力集中导致的框架变形，整体安装边界控制在常规工业货运集装箱的内部尺寸范围内，无需拆分即可完成整体运输。设备的功能分区做了明确的物理分隔，一侧为多组轴流散热风机组成的冷却单元，四台风机分上下两层对称布置，对应内部负载电阻模块的散热风道，风机与框架之间采用橡胶减震垫连接，降低风机运行时的振动传递至框架主体，避免振动传导影响被测动力设备的测试精度；另一侧为独立的电气柜体安装区，柜体与框架之间采用螺栓固定，预留足够的接线与检修空间，电气区与散热负载区之间采用防火隔热板分隔，避免散热区的高温影响电气元件的运行稳定性。设计过程中充分考虑了现场运维的便利性，框架侧面预留可拆卸的检修面板，无需整体拆解框架即可完成内部负载模块、风机线路的检修更换，底部框架做了抬高处理，避免地面积水渗入设备内部，所有外露钢结构件均采用黄黑警示配色的防腐涂装，既满足工业现场的安全标识要求，也能提升钢结构的防锈蚀能力。在负荷匹配逻辑上，该负荷组可通过内部负载模块的投切组合，实现0到1MW区间内的多级负荷调节，能够匹配不同功率等级的发动机、涡轮机试验需求，散热系统的风量经过热平衡校核，可保证满负荷连续运行时内部温度控制在电气元件允许的工作范围内，不会出现过热导致的负载跳变问题，框架的整体刚性经过校核，在风机满速运行、设备满负荷工作时，框架的整体形变量控制在千分之一以内，不会出现共振、结构异响等问题。
