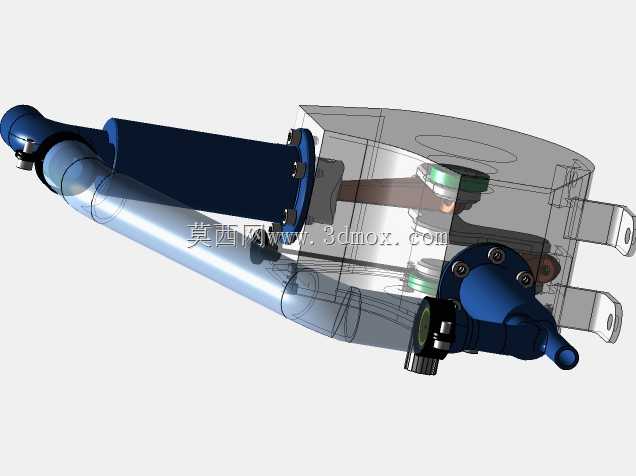

该结构件多用于流体输送管路与动力执行端的衔接场景，常见于中小型流体增压设备、管路换向调节单元的装配环节，承担介质导流、动力传递与部件定位的多重作用。从结构设计逻辑来看，主体采用分段式布局，长筒状导流段与端部执行腔体做一体化衔接，外部蓝色包覆件为受力支撑结构，既承担管路安装时的径向载荷，也为内部运动构件提供封闭的防护空间，避免外界粉尘、水汽侵入运动副造成磨损失效。透明可视的腔体部分采用半剖式结构呈现，可直观观察到内部的曲柄连杆传动组件，活塞件与腔体内壁的配合间隙控制在微米级，既保证往复运动时的密封性能，也减少运动过程中的摩擦阻力，降低动力损耗。端部的蓝色调节组件集成了流体换向与压力调节功能，侧面的旋钮结构用于调整内部流道的通断开度，可根据实际工况需求调节介质流量，适配不同压力等级的输送需求。安装边界方面，长筒段末端的球形接头为活动连接端，可在一定角度范围内自适应调整安装角度，抵消管路装配时的同轴度误差，降低安装对位的难度；执行腔体侧面的固定耳座带有标准安装孔位，可直接通过螺栓固定在设备基座上，安装孔的间距与孔径符合通用流体设备的安装规范，无需额外加工转接板即可完成装配。外形尺寸上，整体长径比控制在4:1左右，腔体部分的外径与筒段外径做平滑过渡，没有突兀的凸起结构，可在狭小的设备舱内完成布置，不会与周边的管路、电气元件产生干涉。设计过程中针对运动部件的受力做了仿真验证，连杆与活塞的连接销轴采用变截面设计，在往复运动的高频冲击载荷下，应力集中区域的安全系数满足长期运行要求，支撑结构的壁厚经过拓扑优化，在保证结构刚性的前提下尽可能降低整体重量，减少设备运行时的惯性负载。内部流道做了圆弧过渡处理，避免介质流动时产生直角涡流，降低流阻损失，同时减少介质内杂质在拐角处的沉积，延长部件的维护周期。
