炼油厂用六臂径向火焰分配装置

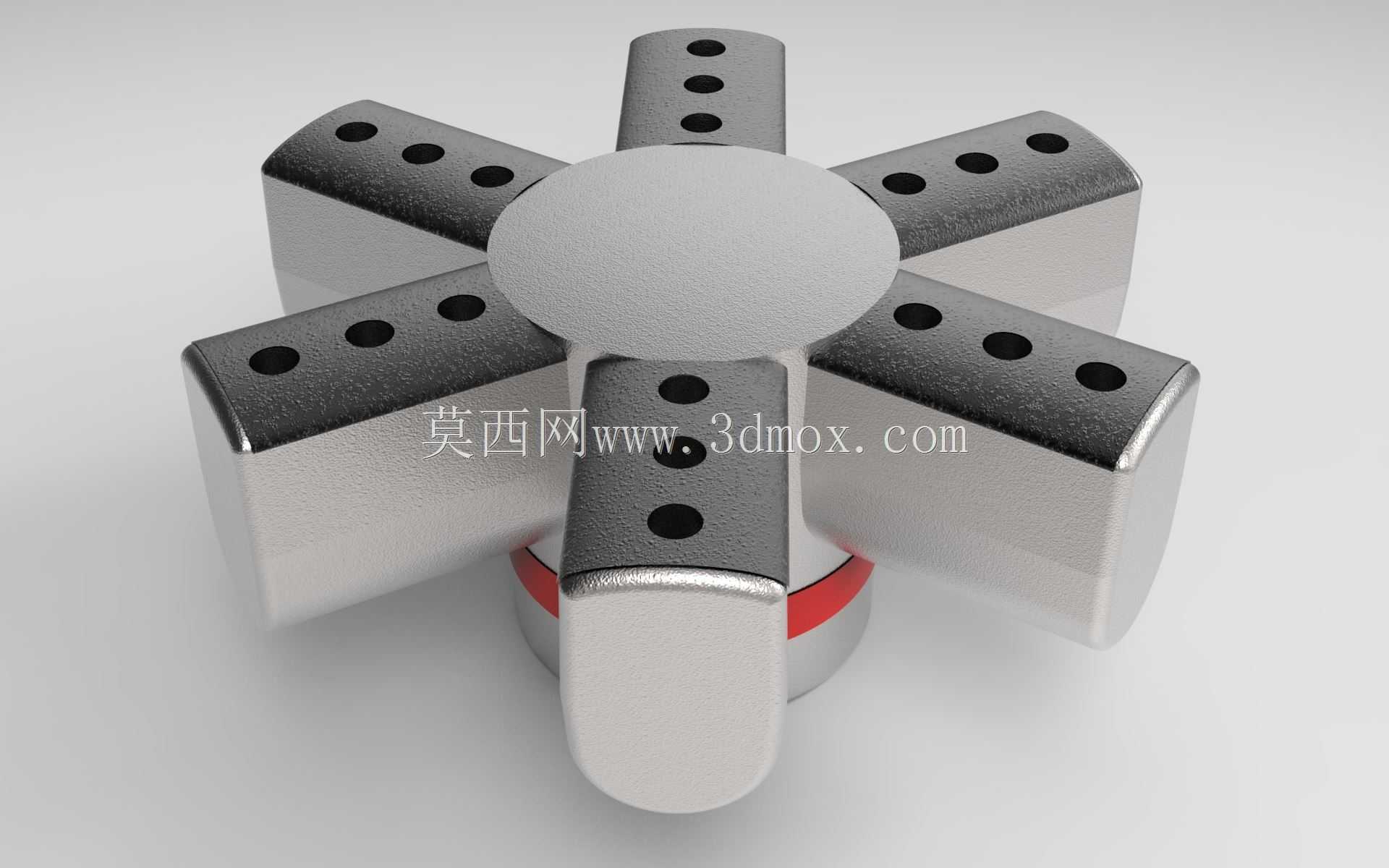

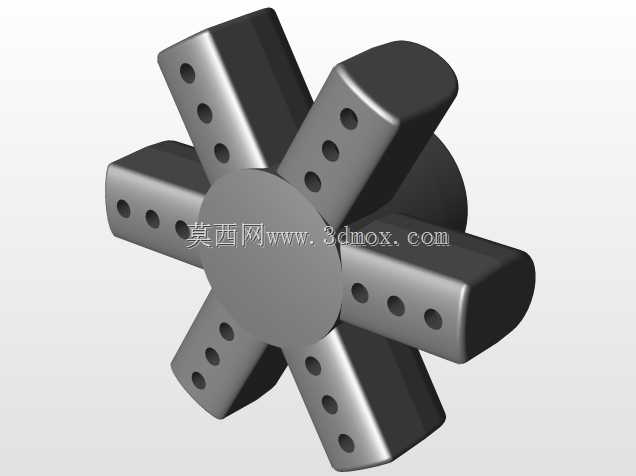

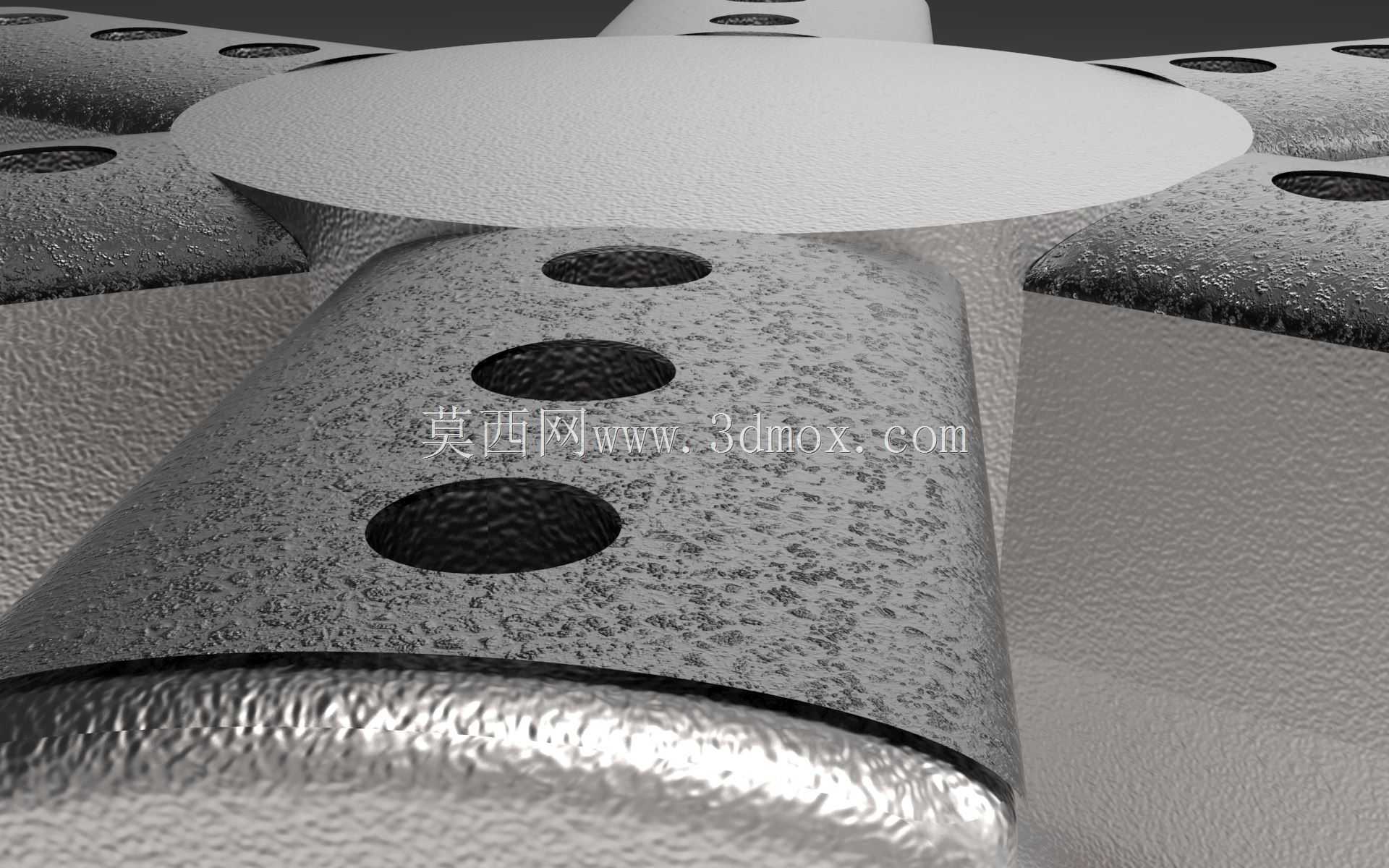

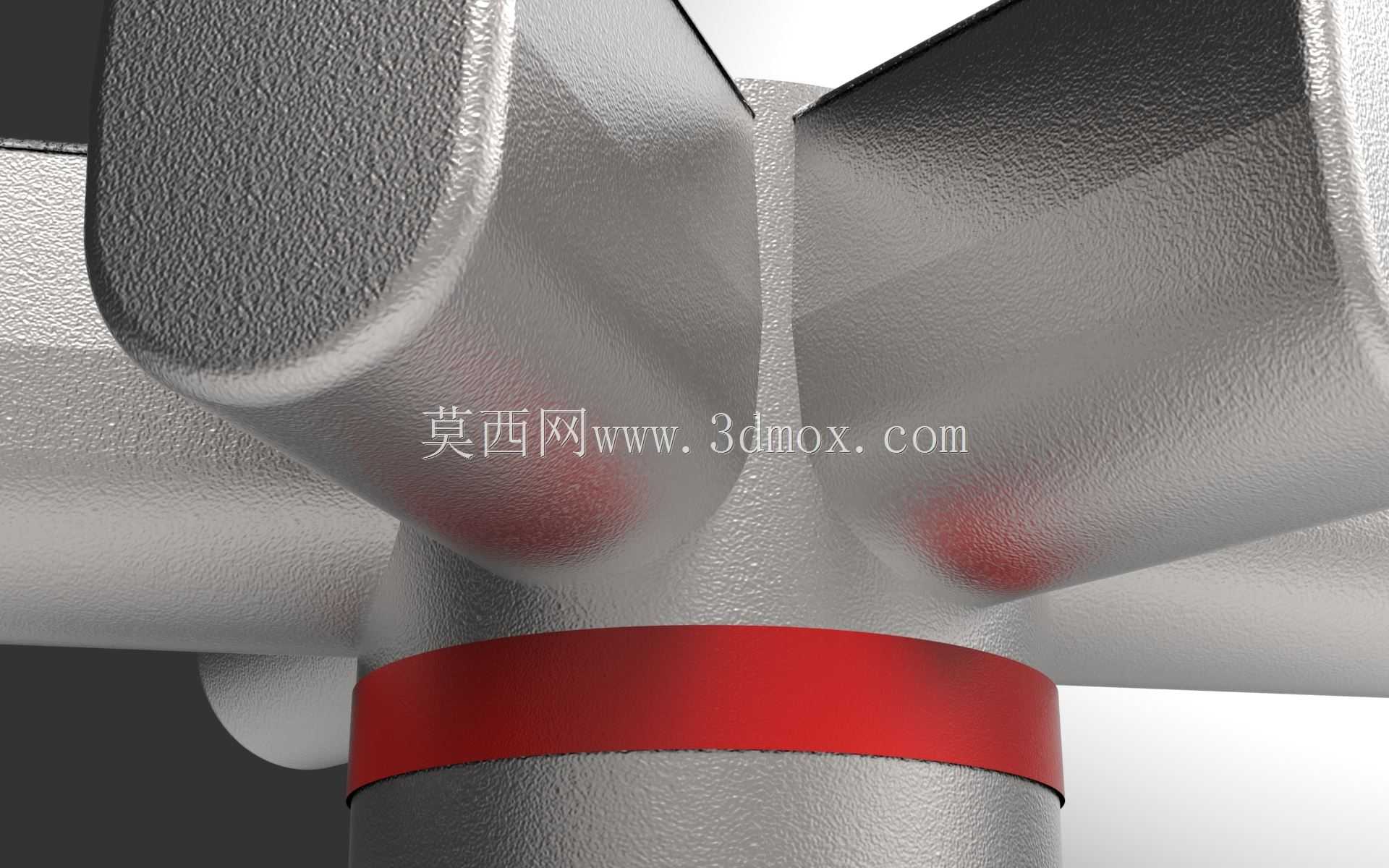

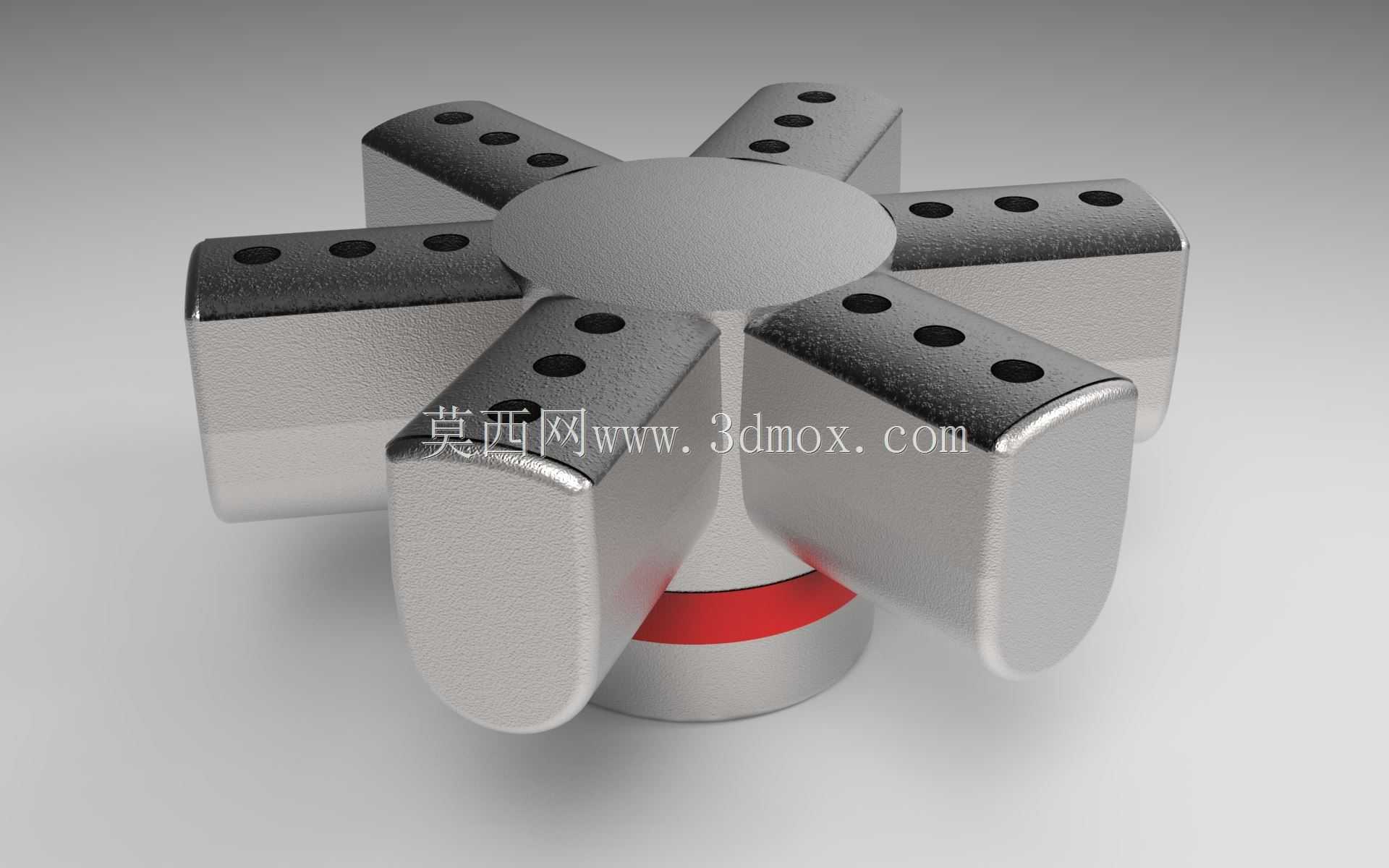

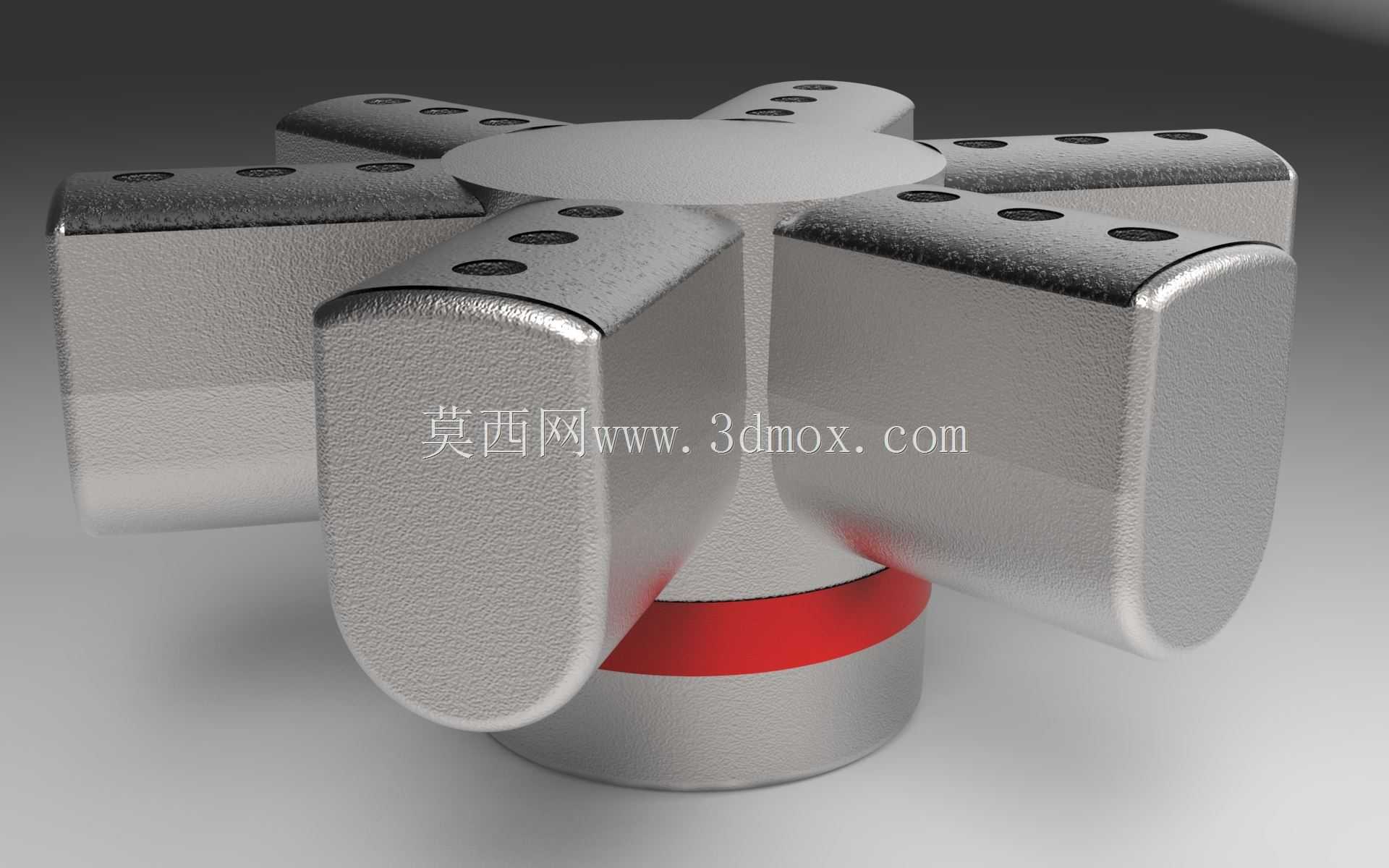

在炼油装置的加热炉、火炬燃烧系统以及工艺加热单元中，火焰分配装置是保障燃烧均匀性、避免局部过热、提升燃料燃烧效率的核心部件，这款六臂径向结构的火焰分配件，主要适配炼油工艺中低压燃气的均匀布风布火需求，常见于常压炉、减压炉的底部燃烧段，或是高架火炬的气体分配末端，作用是将通入的燃气沿周向均匀分流，配合外围的配风结构让燃气与空气充分预混，避免出现局部火焰过长、冲刷炉管导致的结焦、管壁超温失效问题，也能减少不完全燃烧产生的一氧化碳、黑烟等污染物排放。从结构设计来看，整体采用中心集气腔加六个径向延伸分配臂的对称布局，中心腔体为圆柱形结构，底部预留与燃气供气管路对接的安装接口，接口处设置环形定位凸台，可直接与对应通径的管路法兰配对安装，安装时需保证中心轴线与燃烧器轴线重合，径向偏差控制在合理范围内，避免各臂出气不均。每个分配臂沿中心腔体周向60度等角分布，臂体采用矩形截面的流线型过渡设计，末端做圆弧收边处理，减少气流在臂体端部的涡流损耗，每个臂体的上表面沿长度方向开设等径的出火孔，孔位沿臂体中心线对称排布，孔径根据燃气压力、流量参数做梯度匹配，靠近中心端的孔距略小，远端孔距适当放大，抵消沿程压力损失带来的出气量差异，保证每个出火孔的燃气流速均匀，火焰形态一致。设计过程中需要重点考虑热变形补偿问题，臂体与中心腔体的连接位置采用圆角过渡，减少应力集中，臂体内部设置导流筋，引导燃气沿臂体长度方向均匀分配，避免气流直接冲向远端臂体导致近端孔出气不足。安装边界方面，整体径向尺寸需匹配燃烧器的火道内径，安装后各分配臂的外端面与火道内壁预留足够的热膨胀间隙，底部安装面与燃烧器底座之间采用耐高温密封垫片，避免燃气泄漏，中心进气接口的通径需匹配上游供气管道的通径，压降控制在工艺允许范围内，保证供气压力稳定。这类分配装置在实际运行中长期处于高温辐射环境，结构设计时要兼顾结构强度与气流分配的均匀性，对称式的六臂结构相比三臂、四臂结构，周向布火的覆盖密度更高，火焰覆盖无死角，能让炉管受热更均匀，有效提升加热炉的热效率，延长炉管的使用寿命，同时降低燃烧过程中的氮氧化物生成量，适配炼油装置的环保运行要求。
