六缸径向发动机结构设计三维数模

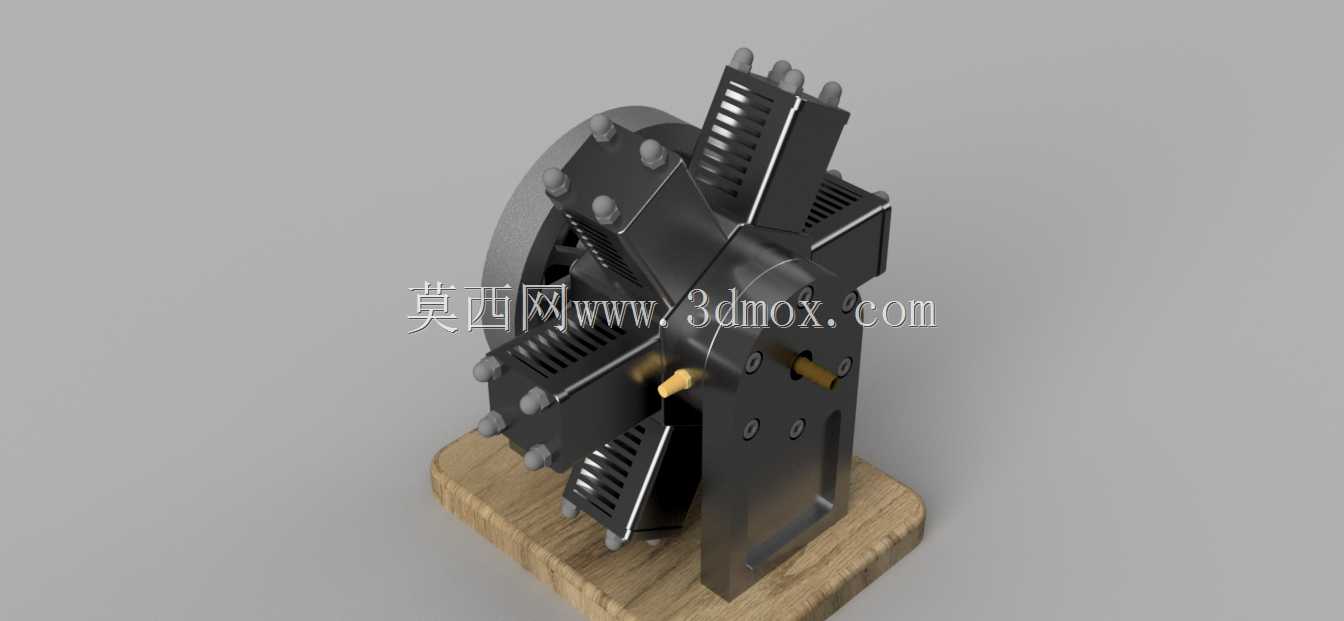

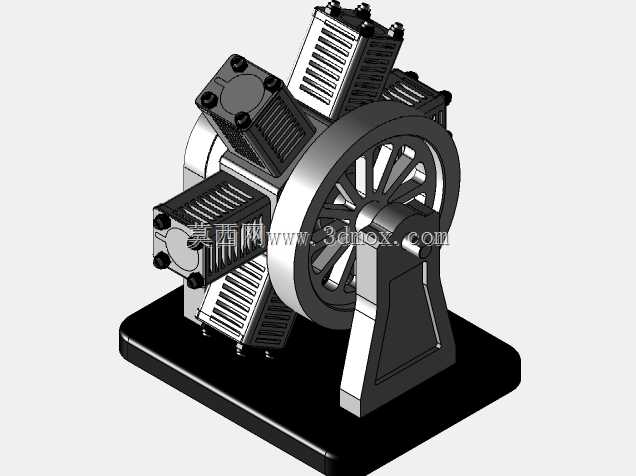

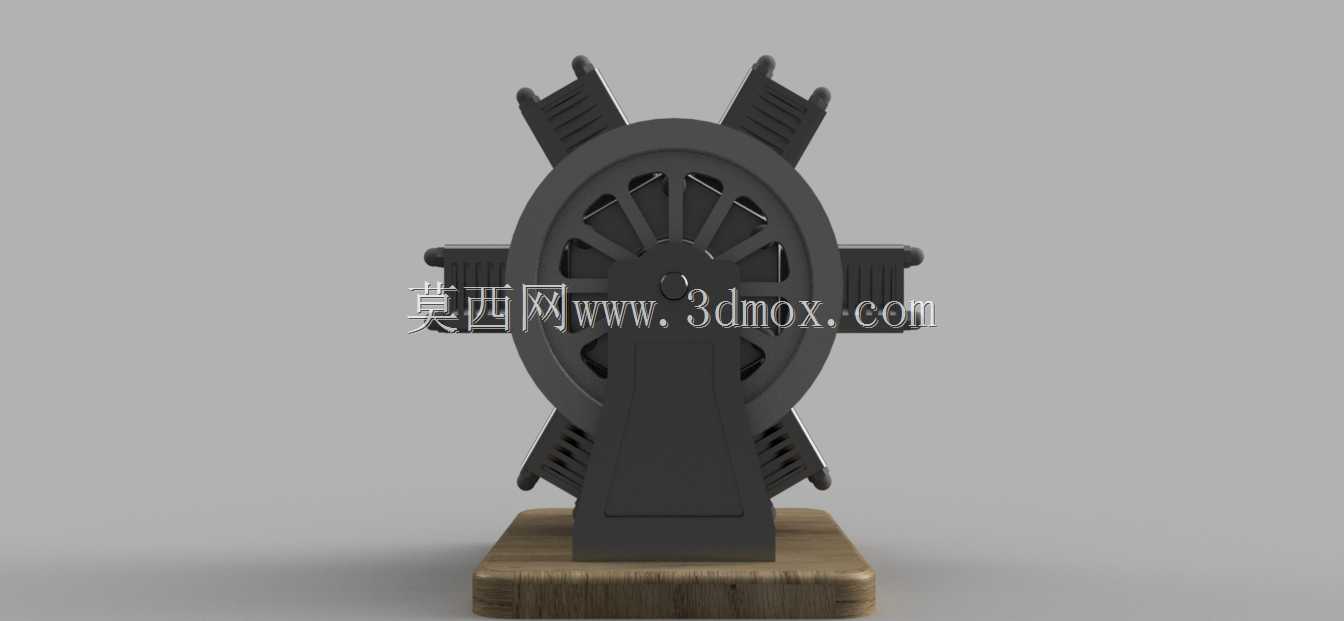

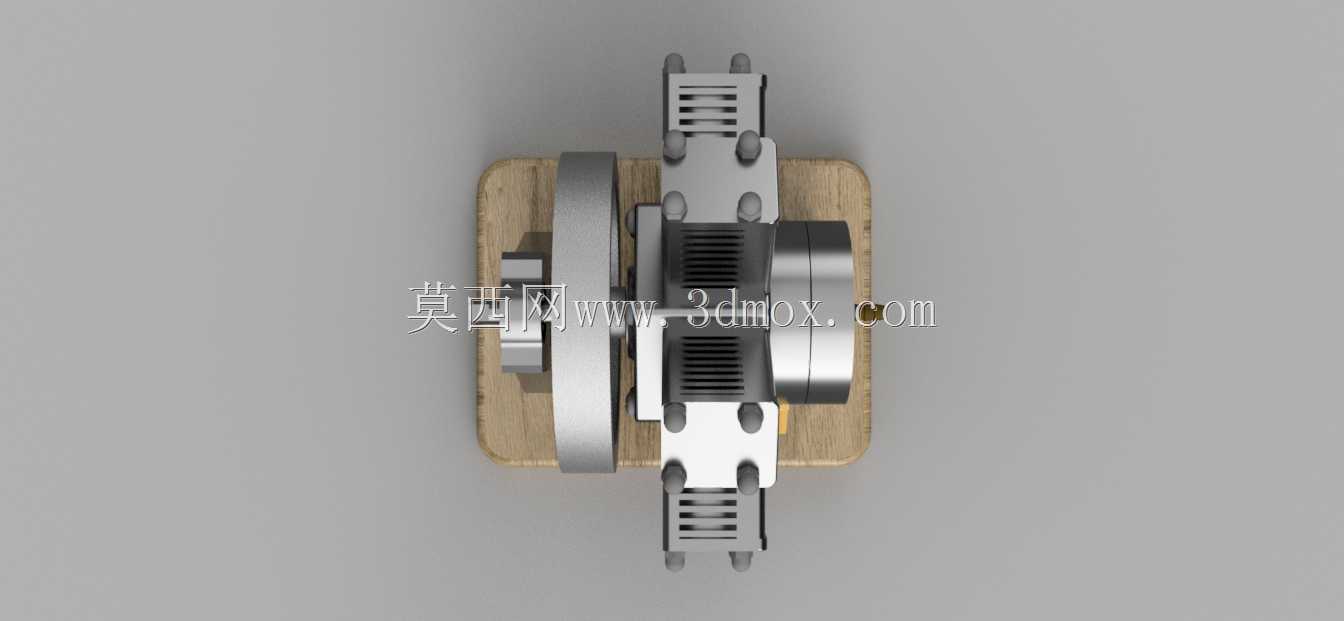

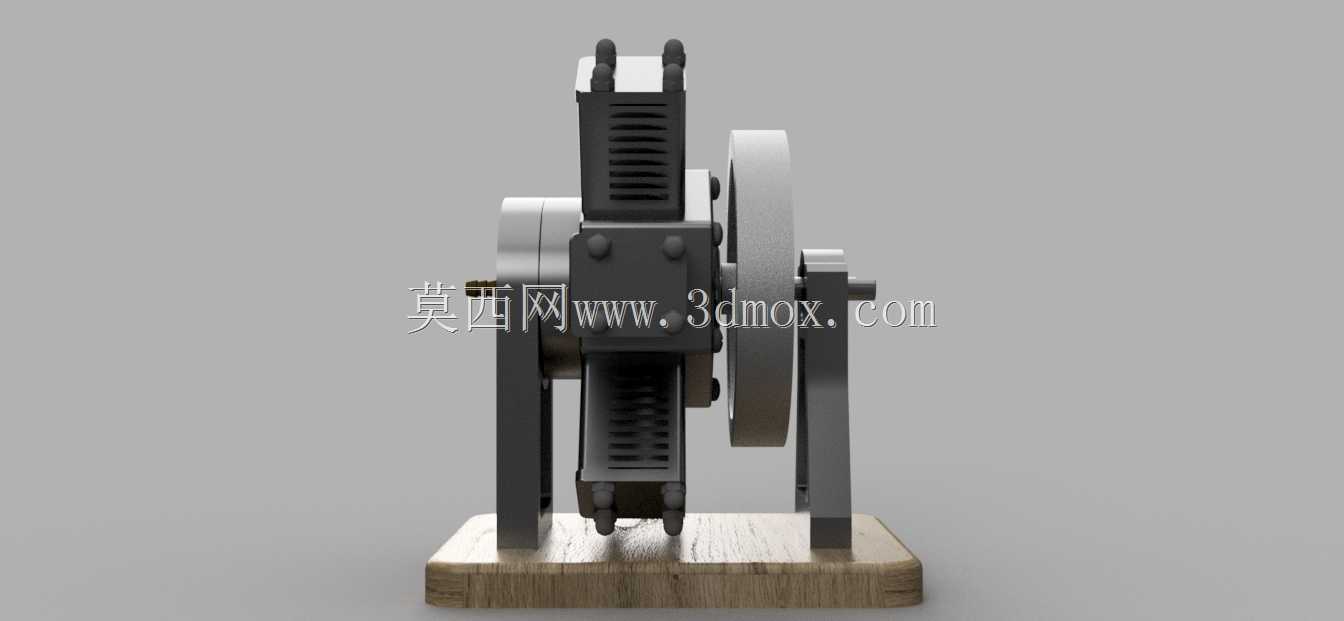

径向发动机凭借气缸沿曲轴径向均匀排布的结构特性，在早期航空动力、小型固定式动力机组领域有着长期的应用积累，这类动力装置的核心优势在于曲轴长度短、整体结构紧凑，单曲轴即可带动多组活塞同步完成做功循环，相比直列排布的同排量动力装置，轴向尺寸压缩幅度可达40%以上，非常适合对安装轴向空间有严格限制的动力配套场景。这款六缸径向发动机的三维结构设计，围绕径向动力的核心工作逻辑展开，六组气缸沿中心曲轴呈星型均匀分布，相邻气缸夹角保持一致，保证各缸做功间隔角均匀，让动力输出过程的扭矩波动控制在合理区间，避免动力传递过程中出现明显的振动冲击。从安装边界来看，模型配套设计了一体式木质安装底座，底座预留了与动力输出端匹配的避让空间，曲轴输出端伸出缸体总成的长度符合通用动力接驳的尺寸要求，可直接对接离合器、传动带轮等动力传递部件，不需要额外做结构改制。设计过程中针对径向发动机的润滑通路做了结构优化，缸体内部的润滑油道沿径向支撑筋布局，既保证各缸活塞销、连杆小头的润滑供给，又不会额外增加缸体的外形轮廓尺寸，缸体外部的散热鳍片沿气缸轴向排布，鳍片间距、高度经过匹配，保证自然风冷工况下的散热效率，不需要额外加装复杂的水冷管路，简化了整机的配套附属结构。在实际应用场景中，这类六缸径向动力装置可作为小型通航试验飞行器、复古动力展示装置、小型应急发电机组的动力核心，其结构特性决定了维护过程中可单独拆解单组气缸进行检修，不需要完全拆解整机，大幅降低了现场维护的操作难度。模型还原了活塞、连杆、曲轴、缸体、散热组件、安装底座的全部配合关系，各部件的装配间隙符合机械设计的公差配合要求，可直接用于结构原理展示、装配工艺验证、动力配套选型的参考依据，针对径向结构特有的连杆排布方式，模型中采用了 master rod 配合 articulating rod 的经典连杆结构，保证六组活塞的运动轨迹完全同步，避免出现运动干涉问题，缸体连接部位的紧固件排布也符合径向动力的受力特性，在做功冲击力最大的缸体支撑位置加密了紧固点，保证整机运行过程中的结构刚性。
