小型减速齿轮组驱动电机结构

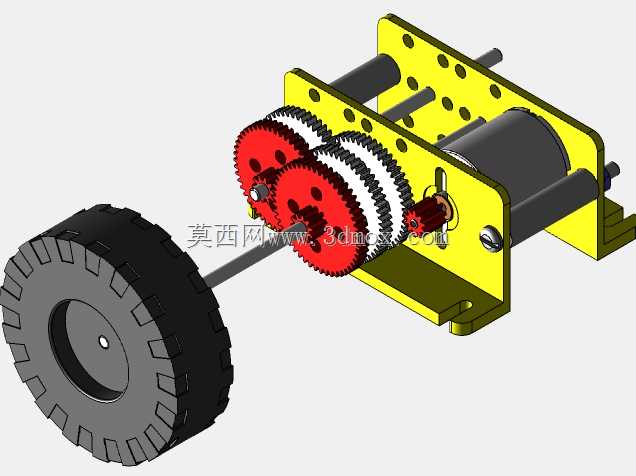

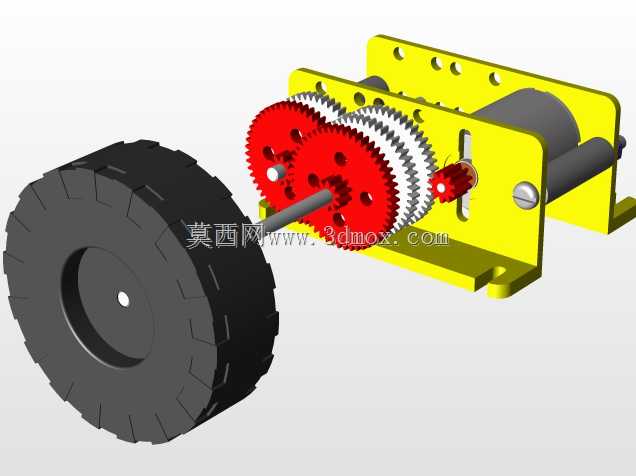

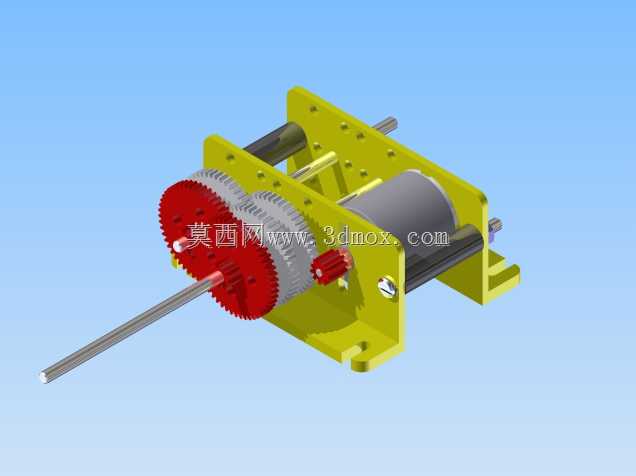

这套带减速齿轮组的驱动结构，常被用于小型自动化设备、模型动力单元、小型输送辅件这类对输出扭矩有要求、安装空间受限的场景，核心是通过齿轮啮合的速比转换，把电机本体的高转速低扭矩输出，转化为适配负载的低转速高扭矩动力，避免小功率电机直驱时出现堵转、扭矩不足的问题。从结构布局来看，整体采用双侧板支撑的框架式设计，黄色安装支架作为整个组件的承载基体，两侧板通过定位柱和紧固件完成平行度校准，保证齿轮轴、电机输出轴的同轴度控制在合理公差范围内，减少运转过程中的齿轮偏磨、轴系窜动问题。支架底部预留了带安装孔的凸耳，安装时可直接通过螺栓固定在设备基板上，安装边界的孔位间距适配多数小型设备的安装基准，不需要额外做转接板加工，能减少现场装配的调整工作量。传动部分采用直齿圆柱齿轮啮合结构，大直径红色齿轮作为最终输出级，和中间过渡齿轮、电机轴端的小齿轮形成多级减速，齿轮的齿宽、模数匹配小功率电机的输出扭矩，齿部做了等强度设计，在保证啮合强度的前提下尽可能控制整体重量，输出轴采用长轴伸出设计，可直接外接负载轮、传动摇臂或者输送带辊轴，不需要额外加装联轴器延长轴段，适配多种外接负载的连接需求。电机本体卧式固定在支架尾部，电机外壳和支架之间通过定位槽限位，避免运转时电机出现周向转动，接线端预留了足够的走线空间，不会和转动的齿轮组件产生干涉。设计过程中优先考虑了装配便利性，整个组件的轴系都采用穿轴式装配，不需要复杂的专用工装就能完成拆解和维护，齿轮和轴之间的配合选用过渡配合加顶丝固定的方式，既保证传动时不出现打滑，也方便后期更换磨损齿轮。侧板上预留的多个轴孔位，还支持根据实际速比需求调整齿轮的啮合组合，不用重新加工整体支架就能适配不同的输出转速要求，拓展了组件的适用场景。整个结构的外形尺寸控制紧凑，横向伸出的输出轴长度可根据实际安装需求裁切，支架的高度尺寸适配小型设备的内部安装空间，不会和设备内的其他走线、结构件产生位置冲突，运转时齿轮啮合的间隙控制在合理范围，既能保证传动效率，也能减少正反转切换时的回程间隙，适合对传动精度有一定要求的小型动力场景。
