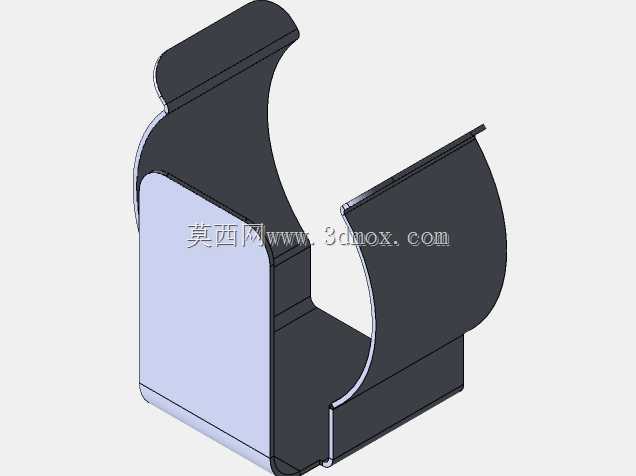

18650锂电池触点卡接弹片结构设计

这类弹片主要应用在便携储能设备、手持电动工具、小型消费电子的电池仓结构中，核心作用是实现18650规格锂离子电池与仓体的稳定导电连接，同时通过自身弹性形变抵消电池生产公差带来的装配间隙，避免设备受振动、冲击时出现接触不良、瞬时断电的问题。设计初期首先要匹配18650电芯的标准外形尺寸，电芯公称直径18mm，弹片的两个弧形抱臂的内轮廓曲率要贴合电芯圆柱面，初始状态下两个抱臂的最小间距要略小于电芯直径，保证电芯装入后弹片能产生足够的抱紧力，同时要控制弹片的形变量在材料弹性极限范围内，避免反复拆装后出现塑性变形导致接触压力衰减。弹片底部的平直段是安装基准面，设计时预留了与纸张类绝缘衬垫的卡接结构，侧边的折边可以直接卡入绝缘衬垫的预切槽内，不需要额外打螺丝或者焊接固定，装配时只需要将弹片对准卡槽推入即可完成固定，能大幅提升电池仓的组装效率，同时绝缘衬垫可以隔开弹片与仓体金属部分，避免出现短路风险。弹片与电池接触的弧形臂边缘做了卷边处理，一方面是避免锐边刮伤电芯外皮造成绝缘破损，另一方面卷边结构可以提升臂部的结构刚度，减少长期受压后的形变。导电接触面的弧度设计经过反复调整，保证电芯装入后接触区域为线接触而非点接触，降低接触电阻，减少大电流放电时的触点发热问题。安装边界上，弹片整体高度匹配常规电池仓的深度尺寸，底部卡接结构的宽度适配常用的青稞纸、PC绝缘片的裁切厚度，卡入后不会出现松脱晃动，弹片顶部的弧形导入口做了向外的翻边导向，电芯装入时可以顺着导向面滑入两个抱臂之间，不需要刻意对准位置，降低用户更换电池时的操作难度。这类弹片一般采用冲压工艺加工，材料选用高弹性的铍铜或者镀镍钢带，设计时已经预留了冲压折弯的工艺圆角，避免折弯处出现应力集中导致断裂，同时弹片的壁厚控制在合理范围，兼顾弹性与结构强度，不会因为壁厚过大导致电芯装入阻力过高，也不会因为壁厚过薄导致接触压力不足。在实际应用场景中，这类卡入纸张绝缘层的弹片结构，多用于低成本、快装型的电池包产品，省去了弹片与绝缘层之间的固定工序，同时绝缘衬垫可以直接冲切出对应的卡槽，不需要额外开模制作塑料固定座，能有效降低整体物料成本与装配工时。
