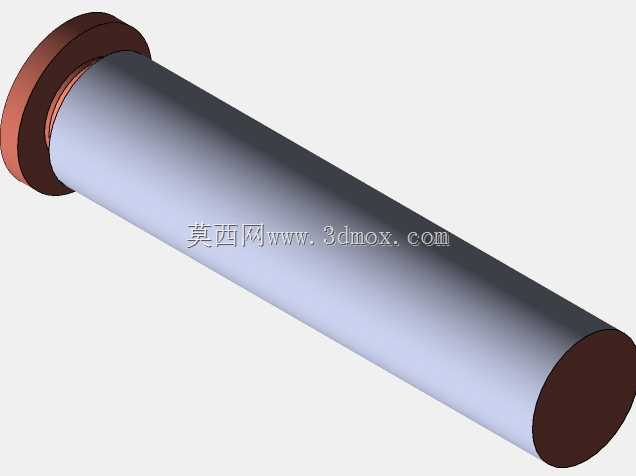

带焊接端单头圆柱螺柱紧固件结构

这类带焊接端的单头圆柱螺柱，在钣金机柜、重型钢结构支架、汽车白车身焊装工位的应用十分普遍，区别于普通外螺纹紧固件，它不需要在被连接件上预先加工贯穿的安装孔，仅需将一端的焊接凸台贴合母材表面，通过电阻焊或者氩弧点焊就能完成固定，后续装配时直接将配套螺母拧入螺柱的螺纹段即可，能大幅降低薄壁钣金件因为钻孔攻丝带来的结构强度折损问题。从结构设计逻辑来看，该螺柱的非螺纹段采用等直径光杆设计，光杆部分的圆柱度公差控制在IT8级区间，表面粗糙度达到Ra1.6，既可以在装配时作为定位基准面，和配套的隔套、压板内孔形成间隙配合，也能避免光杆表面的毛刺划伤被连接件的防腐涂层。焊接端的凸缘结构做了45度倒角过渡，一方面是在焊接作业时能引导焊料均匀填充焊缝间隙，减少焊渣飞溅附着到螺柱杆身的概率，另一方面凸缘的厚度比杆身直径大15%左右，能有效分散焊接时的热应力，避免焊后冷却过程中螺柱根部出现应力裂纹。设计时需要重点把控几个安装边界尺寸：首先是焊接凸缘的外径，要比焊接工位的电极头直径小2mm，保证焊接时电极压力能完全作用在凸缘端面，不会出现压偏导致的焊接强度不足问题；其次是光杆段的长度，要根据被连接的叠层零件总厚度来确定，预留出0.5到1mm的调节余量，避免叠层零件存在厚度公差时出现螺母无法锁紧的情况；螺纹段的收尾处做了退刀槽设计，退刀槽的宽度比配套螺母的倒角宽度大1mm，能保证螺母完全拧入时贴合到光杆端面，不会出现虚锁的问题。在实际选型应用中，这类螺柱常被用在电气柜内部的元器件安装支架、工程机械覆盖件的内饰固定、仓储货架的层板连接位置，相比压铆螺柱，它的焊接固定方式能适应更厚的母材，连接后的抗剪切强度能达到同直径普通螺栓的80%以上，而且焊接后不需要对背面做平整处理，适合母材背面无法触及的封闭腔体结构装配。建模时需要注意焊接凸缘和杆身的过渡圆角不能小于R0.5，否则在承受交变载荷的工况下，过渡位置容易出现应力集中导致断裂；螺纹段的大径尺寸要比光杆直径小0.2mm，方便装配时零件顺利套入，不会刮伤螺纹牙型。
