托布森EA25-5V宽压输入DC-DC电源转换器

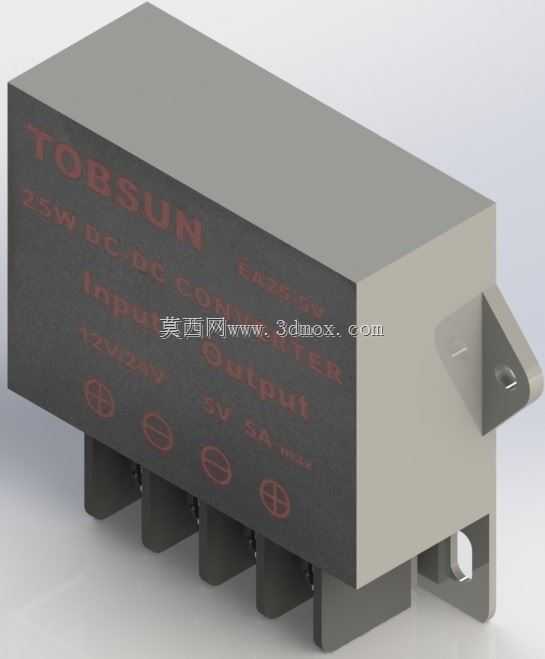

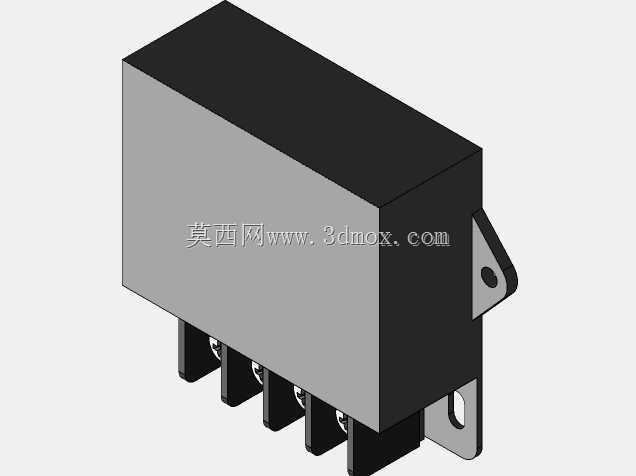

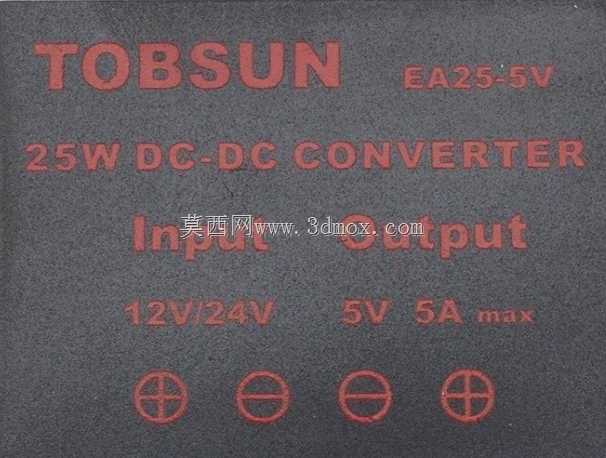

这款DC-DC转换模块常被集成在车载电控柜、工业分布式IO从站、户外小型传感设备供电回路中，用来把现场常见的12V、24V直流母线电压统一转换为5V直流输出，给单片机控制板、低功耗传感单元、通讯模块这类需要稳定低压供电的器件供电，避免前端母线电压波动、车载启动瞬时压降这类工况影响后端弱电设备的正常运行。模块额定输出电流可达5安培，持续输出功率25瓦，足够同时带动多组5V负载，在选型时不需要额外给单路传感回路单独配置降压模块，能简化柜内布线的复杂度。从结构设计来看，模块采用塑封外壳封装，外壳表面直接丝印输入输出极性、参数标识，现场接线时不需要额外对照说明书就能快速识别接线端子定义，降低接反线烧损模块的概率。底部采用插拔式接线端子设计，端子间距符合低压工控布线的通用间距要求，接线时不需要额外焊接，用普通一字螺丝刀就能完成导线压接，后期维护更换模块时不需要重新整理整束线缆，直接拔插模块本体就能完成替换。模块侧面预留了带安装孔的固定耳，安装孔位适配M3规格的固定螺丝，既可以直接用螺丝固定在电控柜的安装板上，也能配合标准DIN导轨卡扣卡装在35mm标准导轨上，适配不同柜内的安装布局要求。建模时还原了模块的实际安装边界，整体外形为方正的块状结构，接线端子突出于模块本体底部，固定耳突出于模块侧方，在做柜内布局干涉检查时，可以直接调用该模型核对安装空间，不需要额外测量实物尺寸调整占位模型。模块的输入侧支持宽电压范围覆盖，12V和24V两种常见工控直流电压都能直接接入，不需要根据现场母线电压单独选对应规格的转换模块，减少备件储备的品类。输出侧的稳压设计能保证前端电压在允许波动范围内变化时，输出5V电压的波动幅度控制在弱电设备允许的供电误差范围内，避免电压不稳导致的单片机复位、通讯丢包这类常见故障。外壳的散热结构做了一体化设计，依靠塑封外壳的表面散热就能满足额定功率下的散热需求，不需要额外加装散热风扇，减少了设备运行时的故障点，适合在无人值守的户外站点、长期连续运行的工控设备内使用。建模过程中对端子的插针深度、固定耳的安装孔倒角、外壳表面的丝印标识位置都做了还原，在做三维布线时可以直接匹配端子的接线位置，生成的布线长度更贴合实际装配需求，避免后期装配时出现线缆长度不足、接线位置和结构件干涉的问题。
