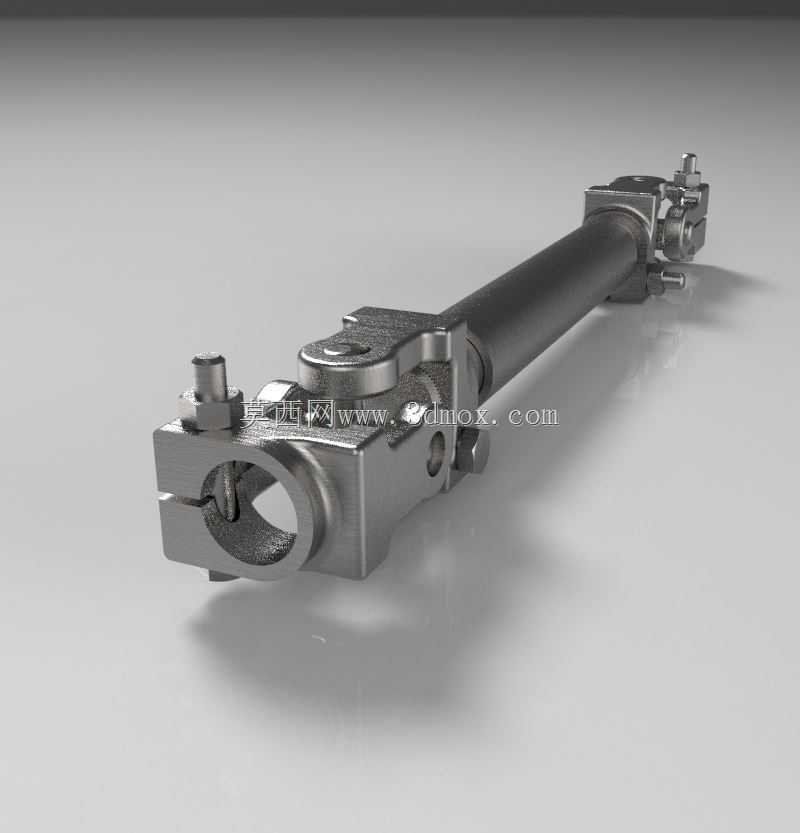

汽车转向传动轴连接结构三维数模

该零件属于汽车转向系统的核心传力构件，主要承担转向力矩传递、补偿安装误差、缓冲路面冲击的作用，在商用车、乘用车的转向管柱与转向器之间的连接场景中广泛应用，也可适配部分工程车辆、特种作业车辆的转向传动链路。从结构设计来看，两端采用夹箍式锁紧接头，接头处开设对称开口槽，配合锁紧螺栓实现与对接轴的无间隙抱紧，避免转向过程中出现旷量，保障转向操作的精准响应；中间段采用空心轴结构，在保证抗扭强度的前提下降低整体自重，减少转向系统的转动惯量，提升转向操作的轻便性。设计过程中优先考虑了安装适配性，两端接头的内孔直径匹配主流转向管柱输出轴、转向器输入轴的轴径规格，夹箍的开口宽度经过反复校核，既保证锁紧时的抱紧力足够传递额定转向力矩，又避免夹紧力过大造成对接轴表面压损；接头处的锁紧螺栓位置做了沉台设计，安装后螺栓头部不会突出接头外轮廓，避免与周边的线束、护板、驾驶室内饰件产生运动干涉。从安装边界来看，整体轴向长度适配多数乘用车型转向系统的布置空间，两端接头的铰接结构允许一定角度的偏摆，可补偿车架、驾驶室在装配过程中产生的位置偏差，也能缓冲车辆行驶过程中车架变形带来的附加应力，避免传动轴出现卡滞、断裂风险。零件的外形轮廓做了圆角过渡处理，没有尖锐棱角，一方面降低装配过程中划伤操作人员的风险，另一方面减少应力集中点，提升零件的疲劳寿命，在交变载荷的长期作用下不易出现裂纹。建模过程中严格按照机械加工工艺要求还原细节，夹箍处的螺纹孔、锁紧面的粗糙度要求、轴身的同轴度公差都在数模中做了对应体现，结构工程师可直接基于该数模做装配干涉校验、运动仿真分析，也可作为同类型传动连接件设计的参考基准，适配不同车型的转向系统布置需求时，仅需调整轴向长度、接头内孔尺寸即可快速完成变型设计，大幅缩短同系列零件的开发周期。
