S355材质车身底部金属管道过滤构件

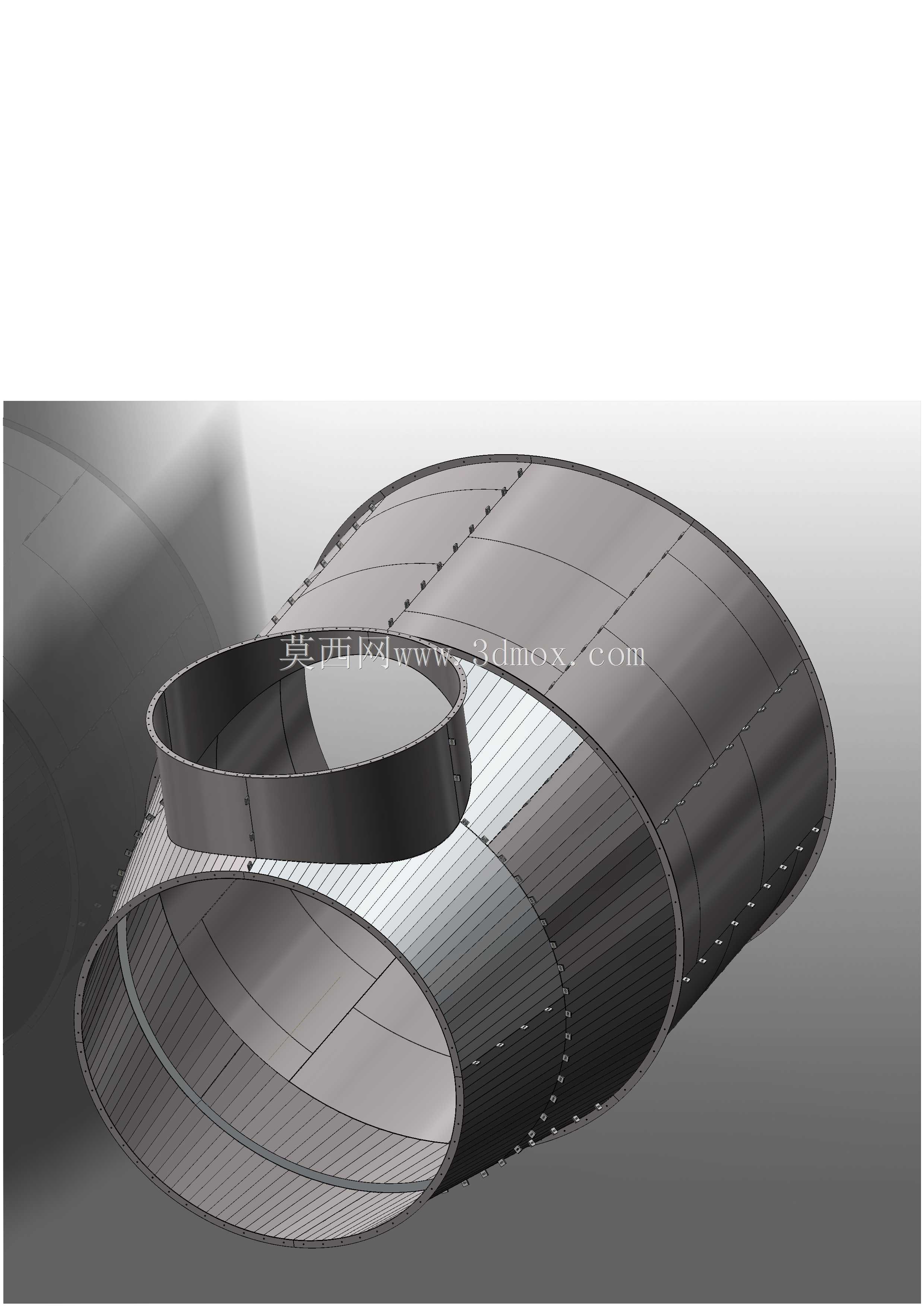

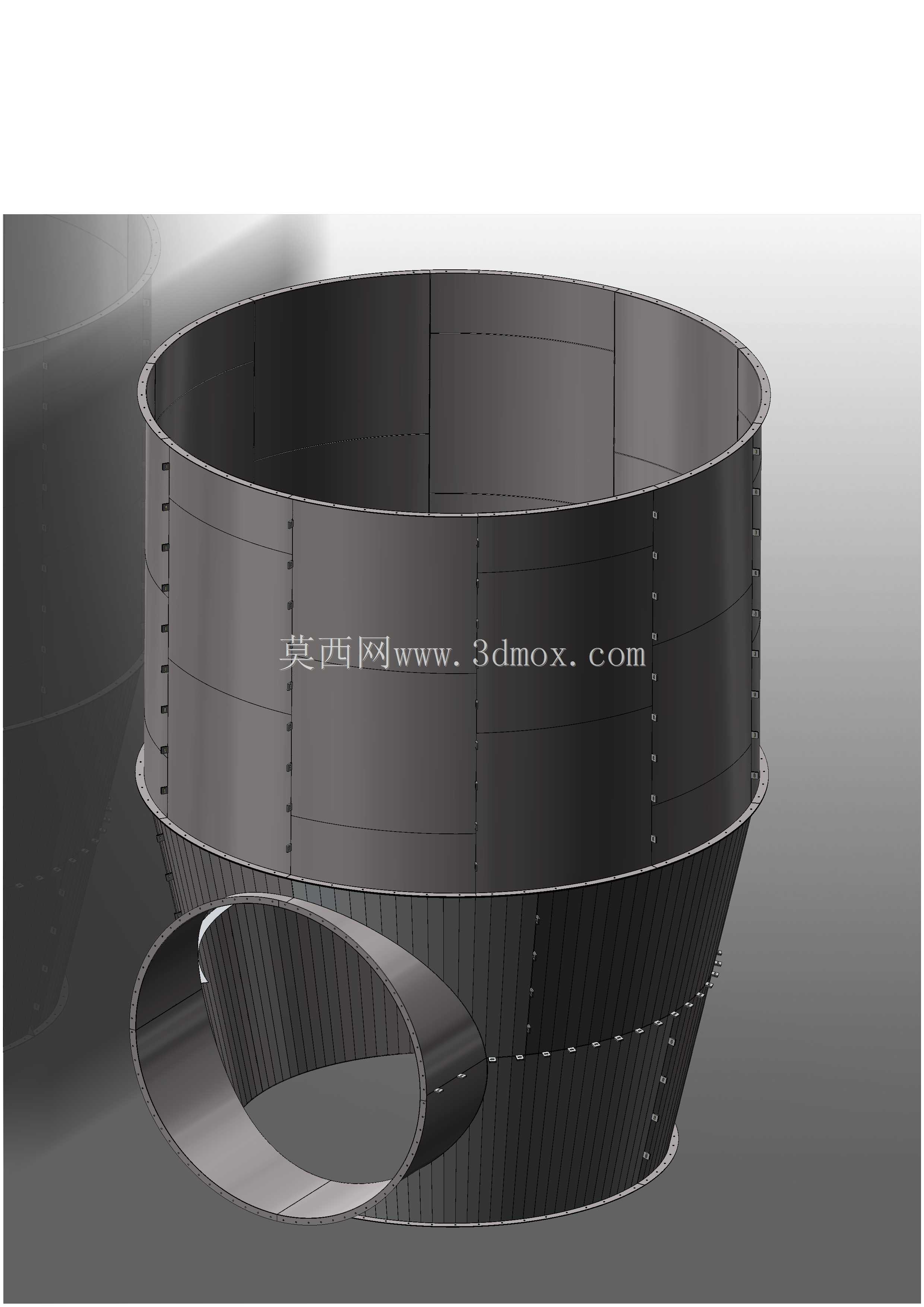

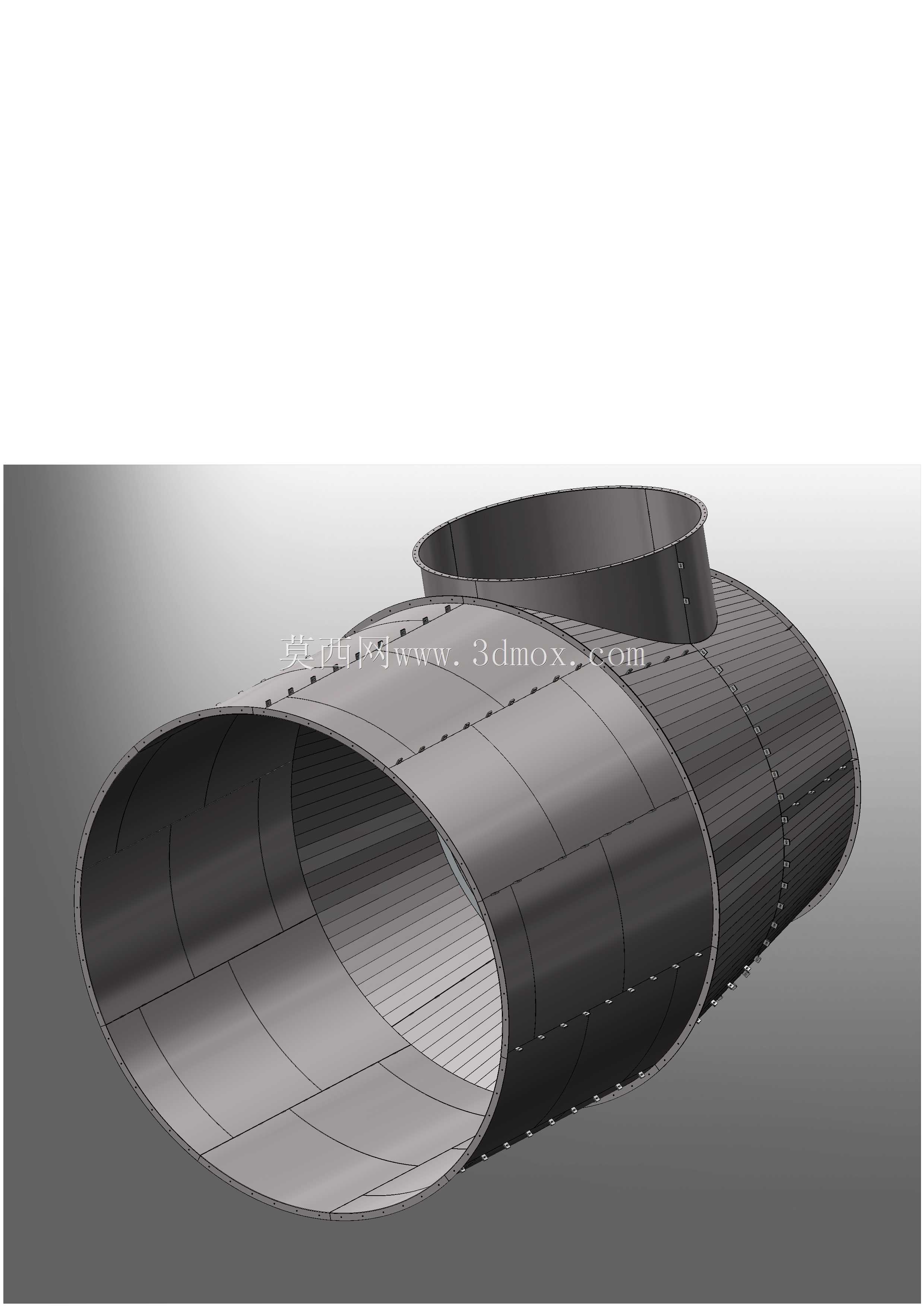

该构件主要应用于商用车及乘用车辆底盘区域的流体输送管路系统中，承担管路通径衔接与流体杂质过滤的双重作用，安装位置处于车身底部纵梁内侧的预留安装区间，需适配底盘起伏的安装空间，同时规避行驶过程中路面飞溅物的直接冲击。构件主体采用S355结构钢板加工成型，板厚覆盖6mm与8mm两种规格，不同厚度板材分别对应主体承压段与连接法兰段，兼顾结构强度与整体轻量化需求。从结构设计逻辑来看，整体采用变径筒状拼接结构，大口径端对接底盘主流体管路，小口径端衔接分支回路，筒身预留的阵列式安装点位用于固定过滤内芯与周边管路支架，拼接处采用满焊工艺处理，保证管路密封性能，避免车辆行驶振动过程中出现焊缝开裂、流体渗漏的问题。设计阶段充分考虑了底盘安装的边界限制，整体外轮廓的最大径向尺寸控制在底盘护板的预留避让空间内，轴向长度匹配相邻两个管路固定点的间距，无需额外改动原有底盘管路的布设走向即可完成替换安装。筒身的环形加强箍结构沿轴向等距分布，能够抵消车辆行驶过程中路面颠簸带来的管路振动形变，同时提升构件整体的抗扭刚度，避免长期交变载荷作用下出现结构疲劳变形。端部的连接翻边采用一体冲压成型工艺，翻边平面度控制在合理公差范围内，保证与对接管路法兰连接时的密封面贴合度，减少密封垫片的异常磨损。过滤结构集成在筒身中段位置，采用可拆卸式的内芯固定结构，日常维护时无需拆解整个管路，仅需打开筒身预留的检修口即可完成过滤内芯的更换，大幅降低底盘管路的后期维护成本。构件表面的焊缝均做打磨平滑处理，避免应力集中点的出现，同时适配底盘区域的防腐喷涂工艺，保证板材拼接位置的防腐性能，适配车辆在多雨、多盐雾等复杂路况下的使用需求。在建模过程中，所有拼接面的贴合公差、安装孔的位置度均按照汽车底盘零部件的通用设计标准设定，可直接导入整车底盘装配模型中进行干涉校验，也可用于生产环节的钣金下料、焊接工装设计参考，能够有效缩短底盘管路部件的开发验证周期。
