钢管桁架式小型竞速赛车底盘结构设计

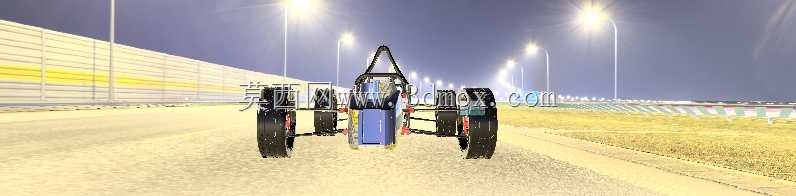

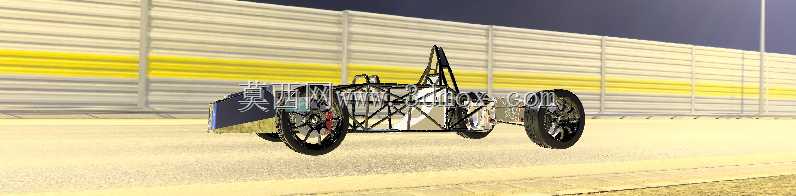

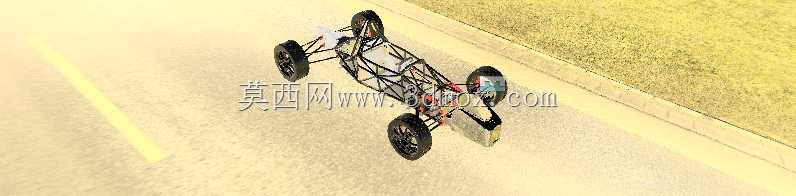

这款小型竞速类车辆底盘采用空间钢管桁架式承载结构，整体布局围绕轻量化与高刚性的平衡做设计，主要面向小型场地竞速、青少年赛车教学、休闲娱乐类童车改装等场景使用。从结构布局来看，车架主体采用不等径薄壁钢管拼接焊接成型，主环、前环、侧边防撞结构一体连贯，在保证碰撞溃缩余量的同时，将整体重心控制在离地较低的区间，过弯时能有效降低侧倾力矩，适配铺装路面的高速行驶需求。行走系统采用四轮独立外露布局，转向拉杆直接连接前轮羊角，转向虚位控制在极小范围内，转向比设定偏向灵敏，适配小场地内的快速转向操作；后轮预留了动力总成安装位，可适配小型内燃机或者轮毂电机的安装需求，安装孔位做了通用化设计，能兼容不同功率段的动力单元固定。设计过程中优先考虑了装配的便利性，所有悬架固定点、转向机构连接点都预留了标准紧固件安装空间，后期维护时不需要拆解主车架结构就能完成易损件更换；底盘底部做了平整化处理，没有突出的结构件，行驶过程中能减少路面凸起物剐蹭的概率，同时也能优化底部气流走向，降低高速行驶时的升力影响。从安装边界来看，车架前部预留了制动总泵、转向机的安装空间，中部座舱区域适配常规赛车座椅的固定孔距，后部动力舱的尺寸能容纳小型单缸动力单元或者电池组加控制器的组合，轮距设定在1200mm左右，轴距控制在1600mm区间，整体外廓尺寸小巧，既能满足单人驾乘的空间需求，也能在狭窄的场地赛道内灵活穿行。悬架摆臂采用不等长双叉臂结构，减震器安装角度经过优化，能在压缩行程内提供线性的阻尼反馈，应对场地内的小幅颠簸路面时能保持轮胎的接地面积，提升抓地表现。整个底盘的管线布置预留了专用的走线卡槽，制动管路、油门拉线、电路线束都能沿着车架钢管内侧排布，避免行驶过程中被飞石或者外物剐蹭损坏，同时也能让整体结构更加整洁，减少后期排查故障的难度。
