工业通风系统用长距离送风管道结构

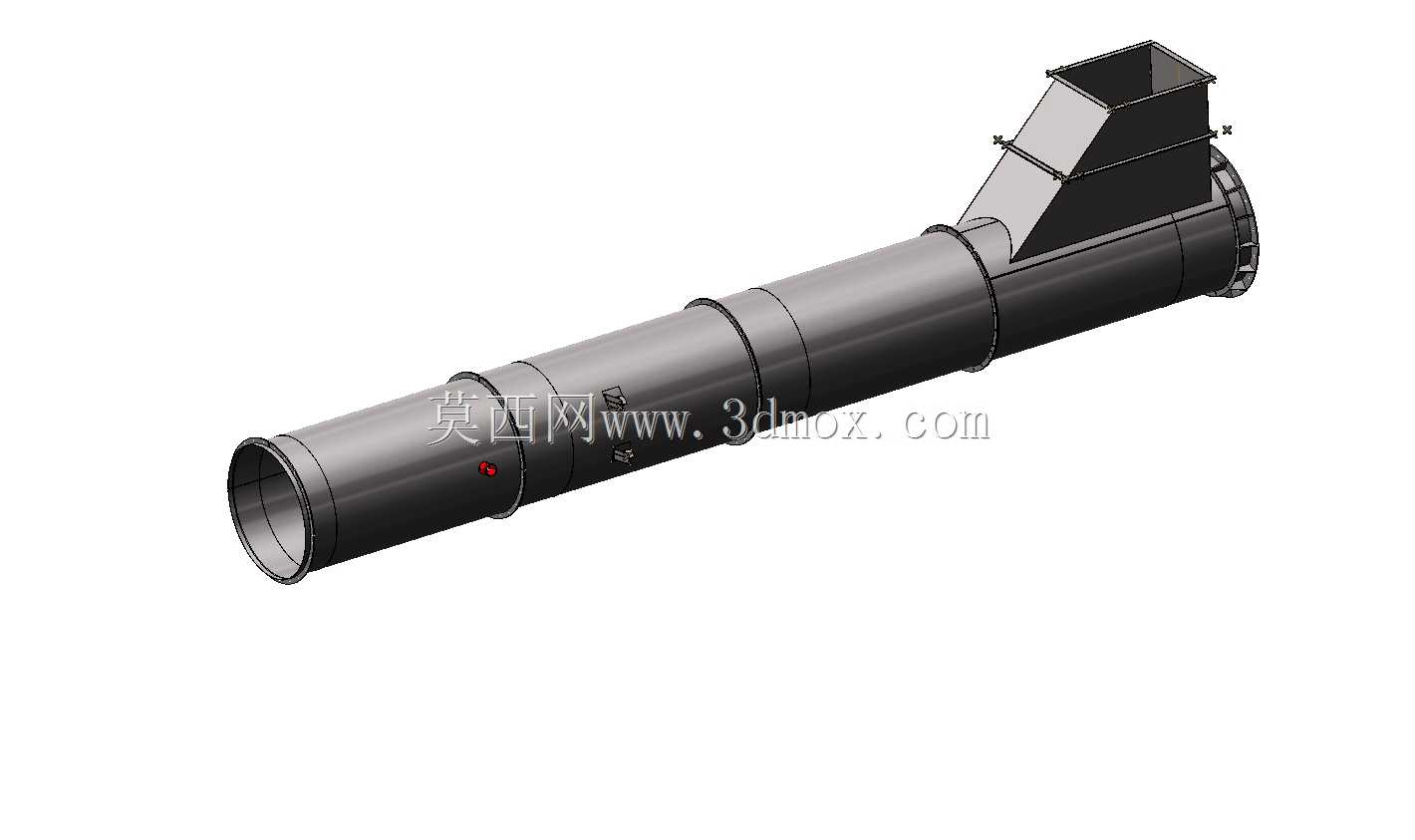

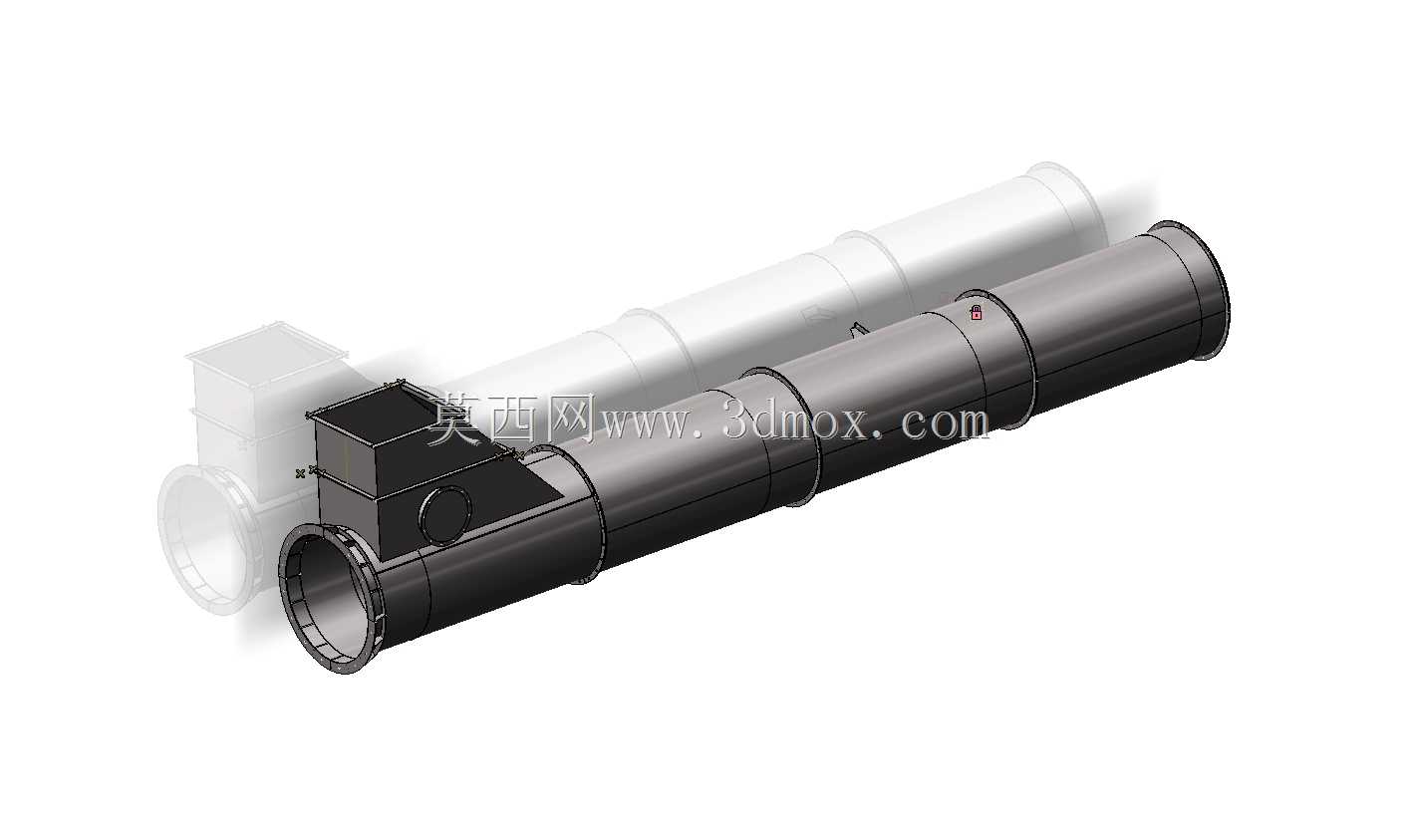

这类长距离送风管道结构，主要应用在地下隧洞施工通风、工业厂房集中送风、大型密闭空间换气系统中，承担着将新鲜气流远距离输送至作业面的核心作用，区别于普通民用通风管，其结构强度、密封性能都针对高风压、长距离输送的工况做了针对性设计。从结构设计思路来看，整体采用分段式筒状主体拼接结构，每段筒体端部设置法兰连接结构，可根据现场实际输送距离灵活增减管段数量，适配不同安装距离的需求，避免了定制整管带来的运输、安装难题。筒体侧面设置的方形转接舱体，是管路的分支接驳点位，可在主风道输送路径上接驳支路风管，实现主路送风同时向多个分支点位分配气流，转接舱与筒体衔接处做了圆弧过渡处理，能降低气流经过接驳点位时产生的局部阻力，减少送风过程中的风压损耗。筒体上均匀布置的环形加强筋，是针对长筒结构在负压或正压工况下易出现形变的问题设计的，可有效提升筒体径向结构强度，避免管内外压差导致的筒体吸瘪或鼓胀变形，保障管路长期运行的结构稳定性。安装边界方面，筒体整体为同轴圆柱结构，主筒体直径保持统一，端部法兰的螺栓孔位采用等距圆周排布，现场安装时可直接与同规格的风阀、风机出口、其他管段法兰对接，无需额外做变径转接；侧面方形转接舱的端面同样预留了法兰安装面，支路风管可直接通过螺栓紧固接驳，安装时需注意整体管路的水平度偏差控制，避免多段拼接后出现轴线偏移导致的连接缝隙漏风问题。实际使用中，这类管道可适配不同风压的通风主机，长距离输送时可根据风压计算结果调整加强筋的排布密度，在送风距离超过百米的工况下，还可在管段之间加装导流内件，进一步降低沿程阻力，提升送风效率。不同于薄壁螺旋风管，该结构的筒体壁厚预留了足够的腐蚀余量，可在高湿度、含粉尘的通风工况下长期使用，减少后期管路维护更换的频次。
