双接口法兰安装式氢气喷射装置结构

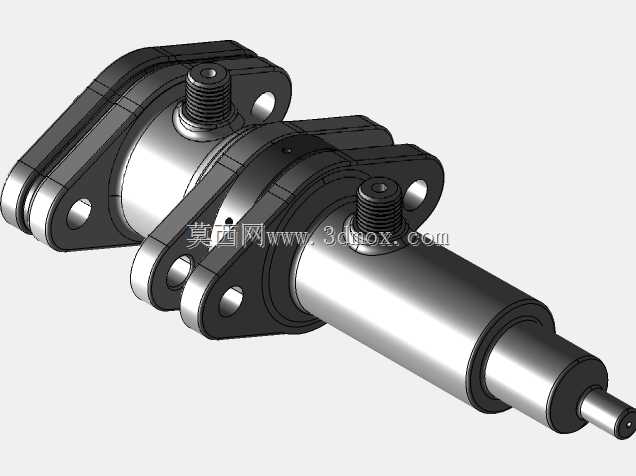

该喷射装置主要面向氢燃料动力系统的燃料供给环节使用，安装在储氢单元与燃料电池电堆的气路衔接位置，负责按照系统控制指令精准调节氢气的喷射流量与通断时序，保障电堆反应过程中氢气供给压力稳定、流量匹配实时功率需求。从结构设计来看，主体采用长筒式腔体布局，前端设置同轴度精度较高的喷射出口端，出口处做了阶梯轴式的密封配合面设计，可直接与下游气路的密封接头嵌套装配，配合O型圈即可实现高压氢气的无泄漏输送，避免氢脆风险带来的密封失效问题。上部设置两个对称布置的外螺纹接口，分别用于氢气输入与压力反馈采样，接口根部做了加厚凸台结构，可承受管路装配时的拧紧力矩，不会出现接口根部开裂的问题。两侧的安装法兰采用带安装孔的耳式结构，法兰面与主体腔体一体加工成型，安装孔的位置度公差控制在0.05mm以内，安装时可通过螺栓直接固定在系统安装支架上，法兰与支架接触面设计有0.2mm深度的密封槽，可适配金属密封垫片，满足高压工况下的安装密封要求。设计过程中充分考虑了氢介质的特殊属性，腔体内部流道做了圆弧过渡处理，没有直角突变结构，可减少氢气高速流动时的湍流损失，同时避免流道内出现杂质滞留的死角，降低杂质对喷射阀口的磨损风险。整体外形的轴向尺寸控制在适配常规燃料电池系统安装空间的范围内，径向最大尺寸不超过两侧法兰的外轮廓宽度，安装时不需要额外预留过大的操作空间，两个上部接口的朝向与安装法兰面垂直，方便现场管路的装配与后期维护拆卸。装置的运动部件全部内置在腔体内部，外部没有裸露的运动结构，可避免外界粉尘、水汽侵入内部造成的卡滞故障，适配车载、固定式发电站等多种复杂工况下的使用需求。在结构强度校核阶段，针对腔体壁厚做了1.5倍额定工作压力的爆破压力验证，法兰安装位置的载荷按照整车振动工况做了疲劳仿真，确保全生命周期内不会出现结构变形、密封失效的问题。
