工业仪表隔爆型CCA-EH外壳结构设计

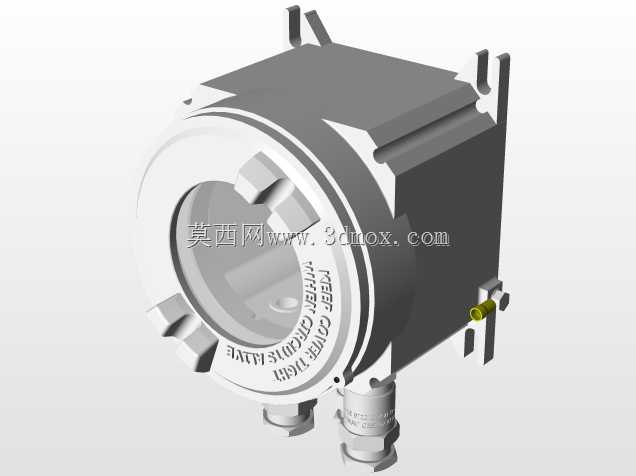

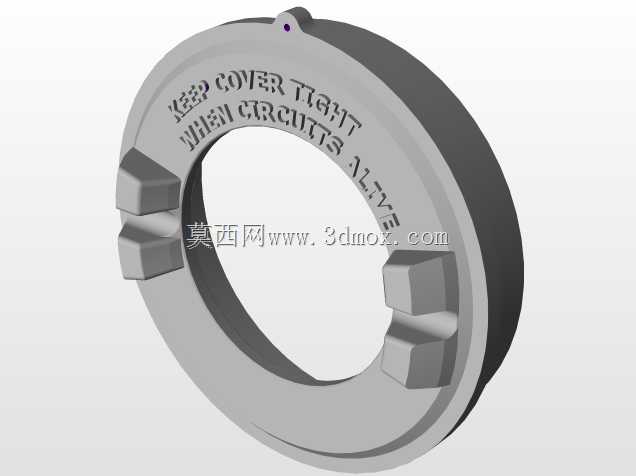

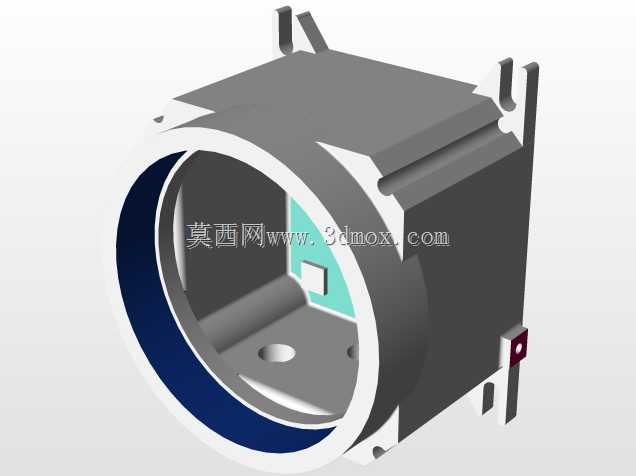

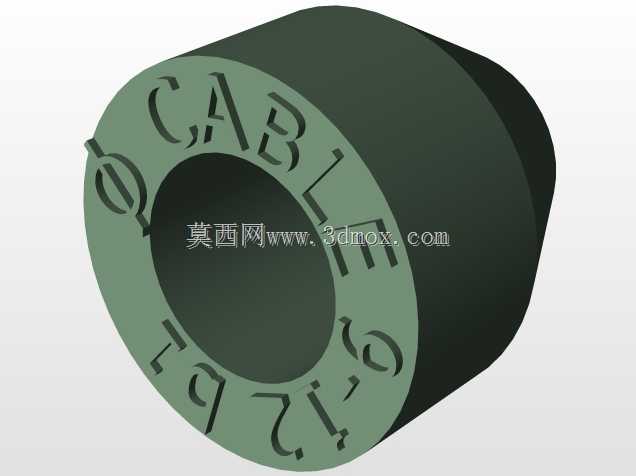

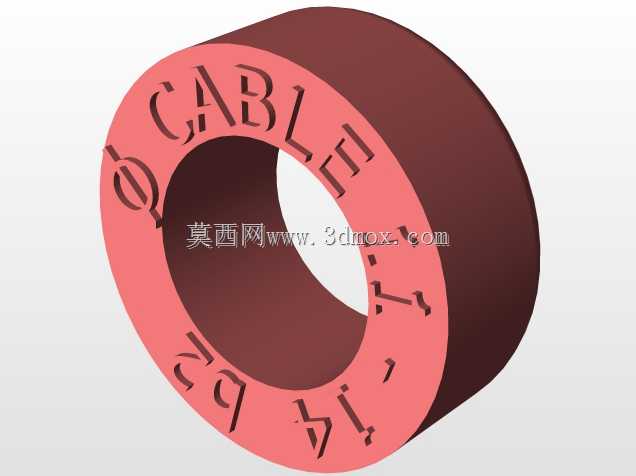

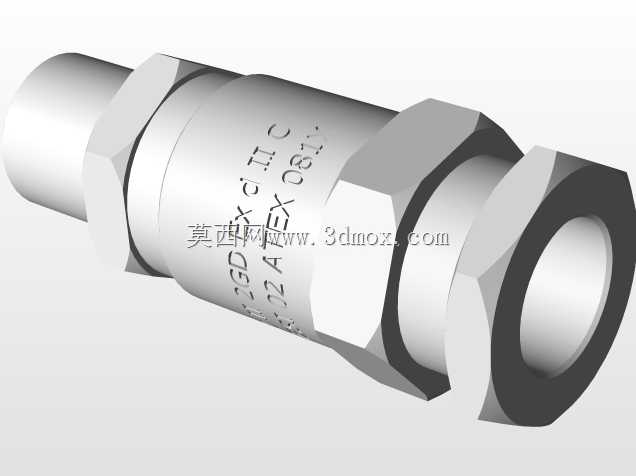

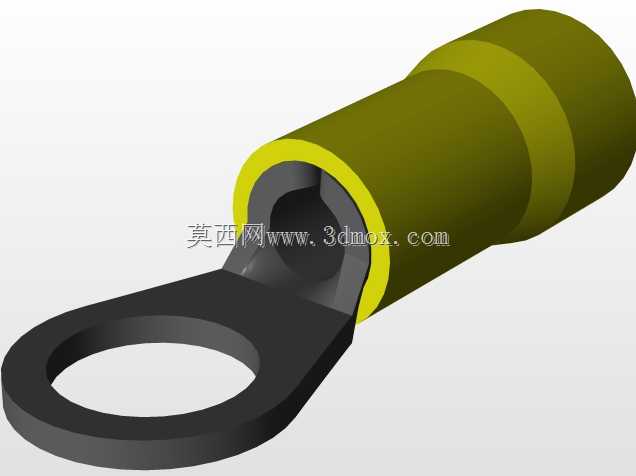

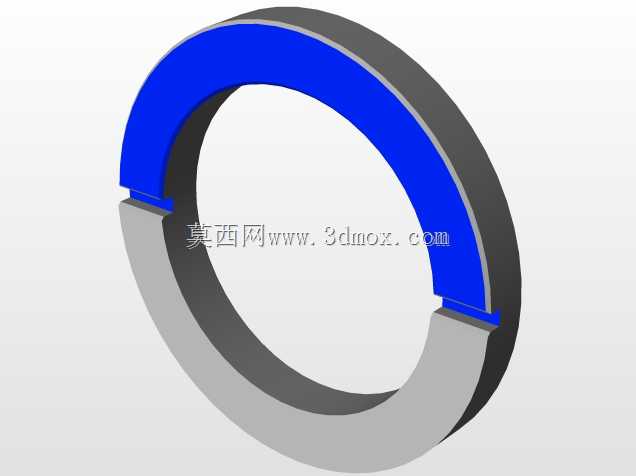

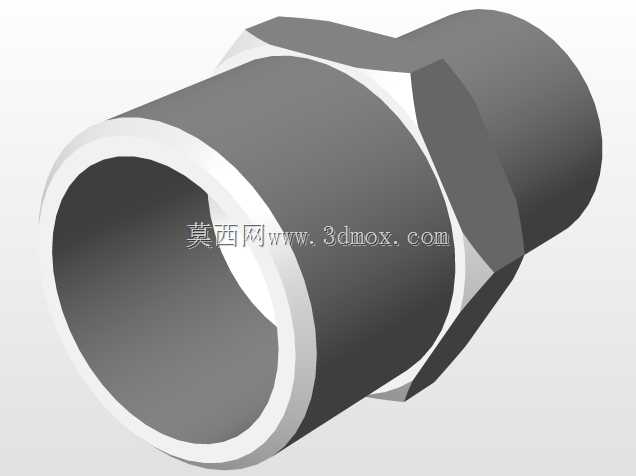

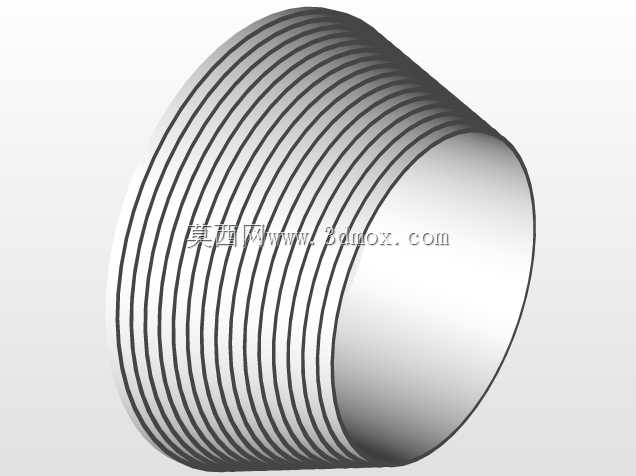

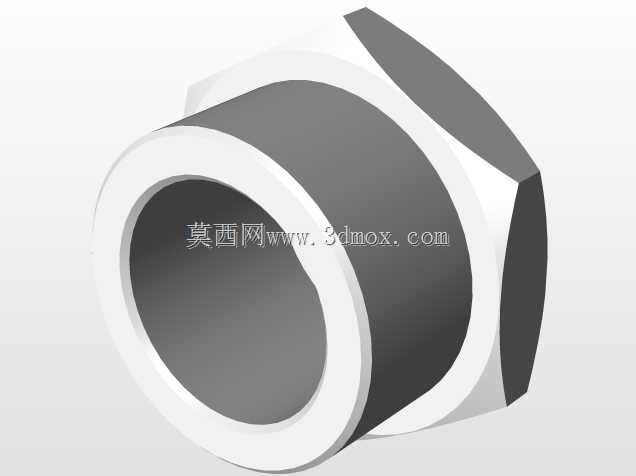

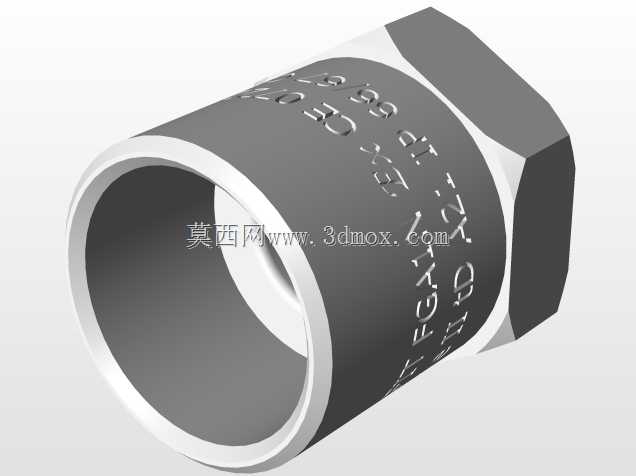

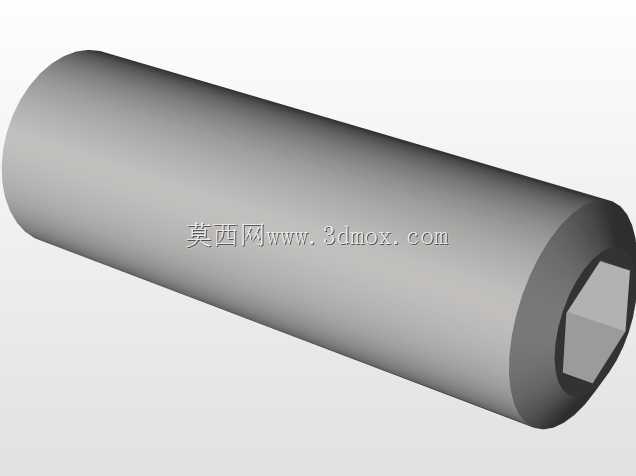

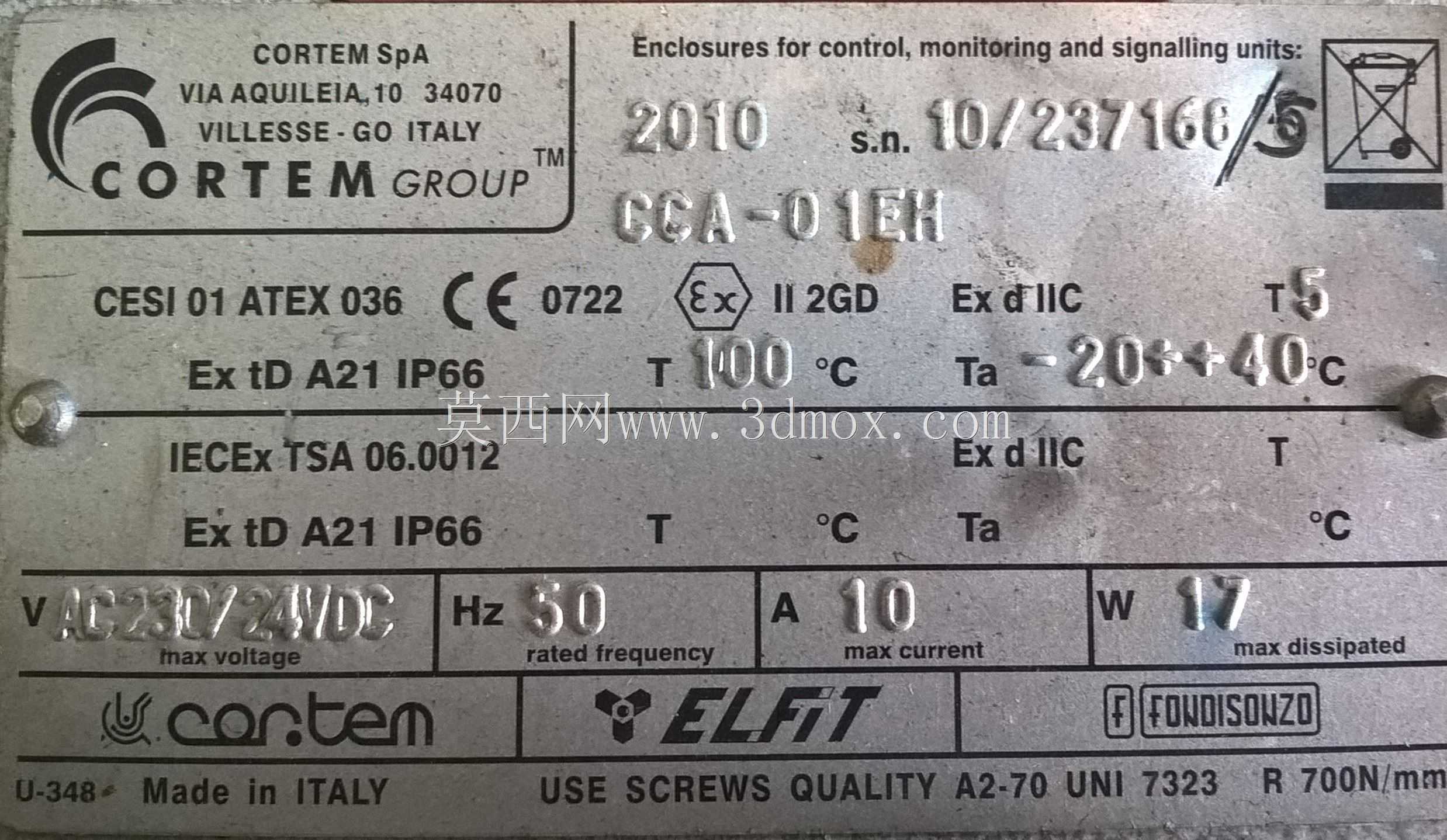

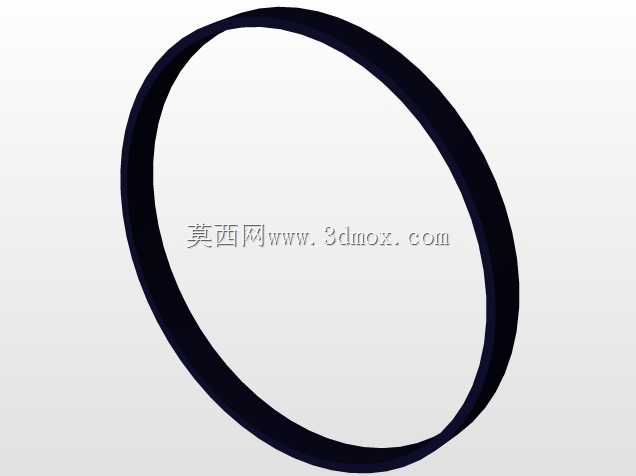

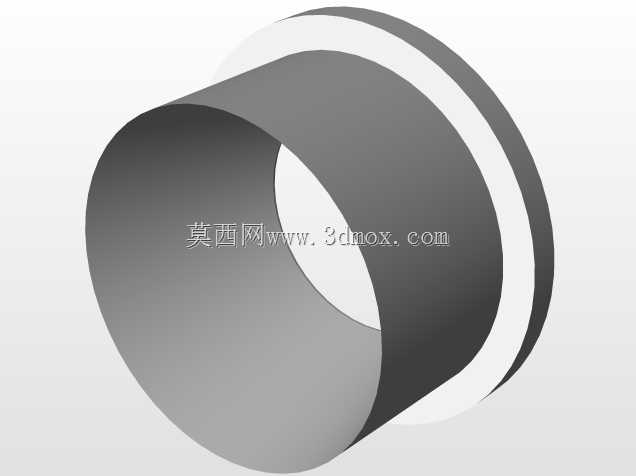

在工业现场的过程控制场景里，这类隔爆型仪表外壳是模拟量、数字量电测仪表的核心承载部件，常见于化工、油气、冶金这类存在易燃易爆混合气体的生产区域，用来给内部的电流表、电压表、信号变送模块提供符合防爆要求的封闭安装空间，避免内部电路打火引燃外界危险介质。从结构设计逻辑来看，整个壳体采用方体基座搭配圆形端盖的组合形式，圆形端盖边缘做了多道均布的卡位凸台，和基座端口的卡槽配合旋转锁紧，配合面预留了符合隔爆要求的接合面宽度与间隙公差，不需要额外紧固件就能实现可靠的隔爆密封，端盖表面压制的标识区域预留了激光刻字位，可标注仪表参数、防爆等级、接线警示信息，方便现场运维人员快速识别设备信息。基座侧面预留了标准的防爆电缆引入接口，接口内置密封橡胶圈与压紧螺母结构，可适配不同外径的铠装电缆、屏蔽信号电缆，引入电缆后拧紧压紧螺母就能实现线缆处的密封隔爆，避免外界水汽、粉尘、腐蚀性气体从线缆间隙进入壳体内部。基座背部设计了一体化的安装支耳，支耳上开有长圆形安装孔，可适配现场不同孔距的安装支架、管道抱箍、墙面安装板，安装时不需要额外加工转接件，能快速完成现场固定，支耳的厚度做了加强处理，可承受现场设备运行时的振动冲击，避免长期使用后安装位开裂变形。壳体内部预留了统一的PCB安装螺柱位，螺柱间距适配常规的仪表信号板、电源板、显示模块安装尺寸，设计时不需要重新打孔攻丝，直接用标准螺丝就能固定内部电路板，腔体内部的走线空间做了圆弧过渡处理，避免尖锐棱角划伤线缆绝缘层。端盖的透明视窗区域做了加厚的防爆玻璃嵌装结构，视窗和金属壳体之间采用耐高温密封胶粘接固定，不需要开盖就能直接观察内部仪表的显示数值，满足现场巡检的读数需求。壳体下部预留了接地端子安装位，可可靠连接现场接地网，避免静电积累带来的安全隐患，整个壳体的外部棱角都做了R2-R3的圆角处理，既避免加工时的锐边割伤操作人员，也能减少喷涂防护层时的积液问题，提升表面涂层的附着均匀性。在实际选型应用时，这类壳体的安装边界需要注意预留端盖旋转开盖的操作空间，侧面电缆接口要预留线缆弯曲半径，避免线缆过度弯折影响密封性能，安装支耳的固定螺丝要采用防松垫圈，适配工业现场的持续振动工况。
