2X3间距6mm高度轻触按键开关结构

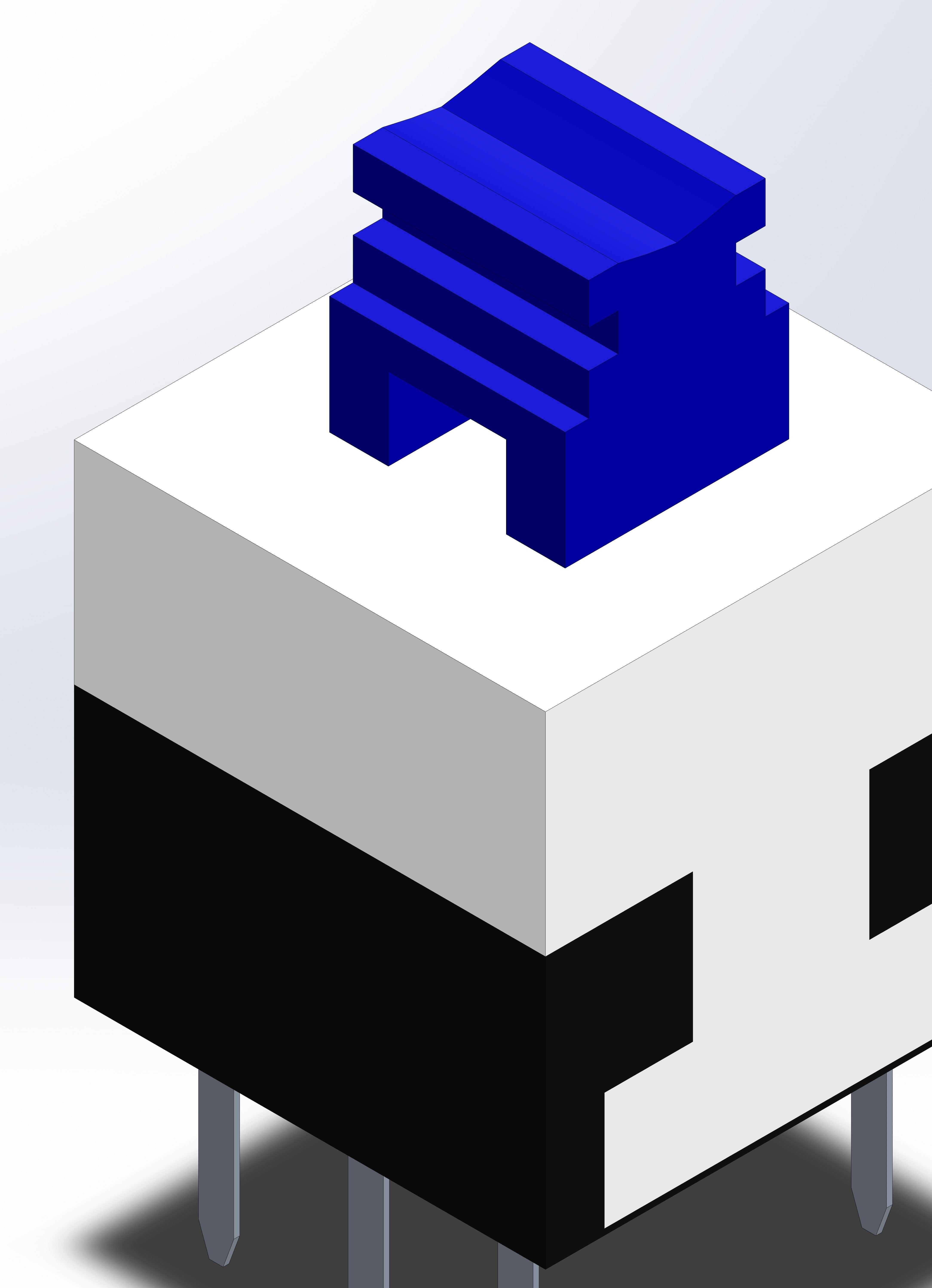

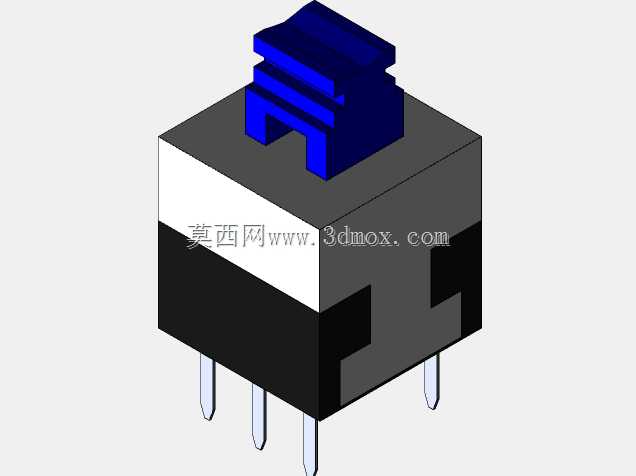

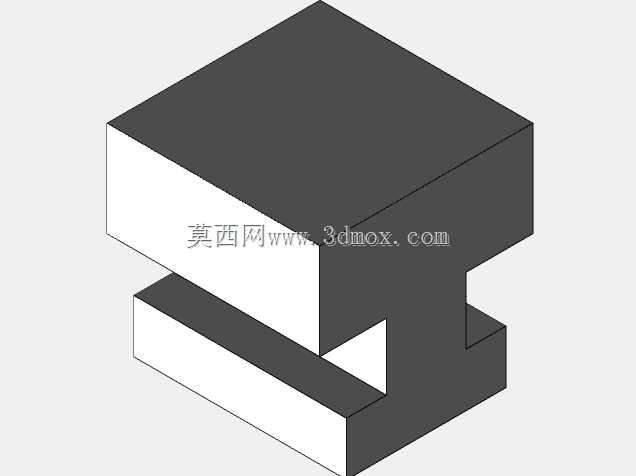

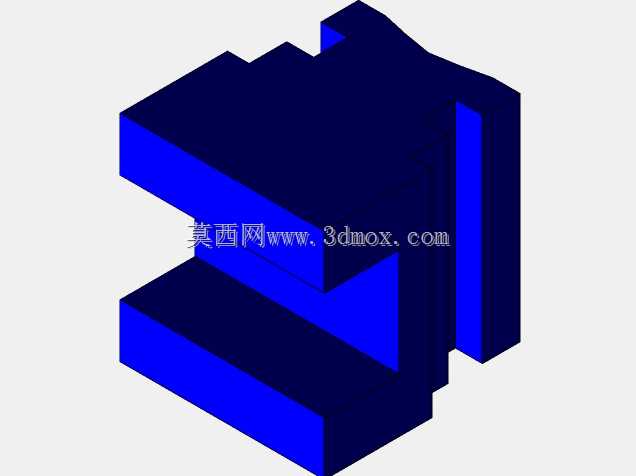

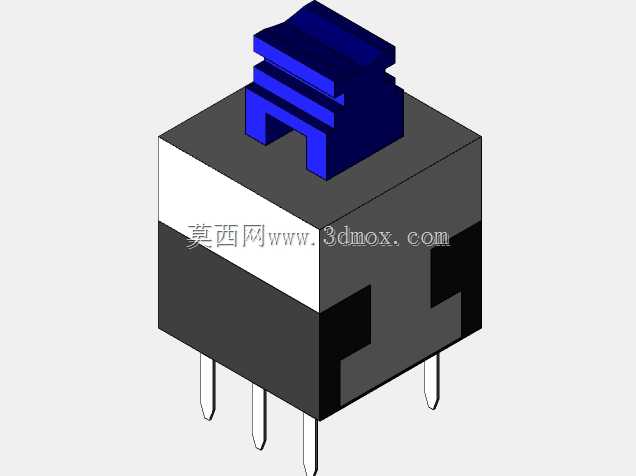

这款按键开关属于板载直插式轻触触发元件，日常多应用在消费类电子控制板、小型工控操作面板、手持检测设备的输入回路中，承担用户操作指令的触发传输作用，当按键受到垂直方向的按压力度达到动作阈值时，内部弹片完成导通，松开后自动复位断开回路，实现瞬时通断的信号传输。从结构设计来看，这款开关采用2X3排布的直插引脚，引脚间距严格遵循2.54mm标准网格间距，能够完美适配通用洞洞板、量产PCB板的标准焊盘布局，不需要额外调整焊盘位置就能完成SMT或者波峰焊工序，引脚伸出长度适配常规1.6mm厚度PCB的焊接要求，焊盘焊接后能够提供足够的机械固定强度，避免日常按动时出现引脚脱焊、本体歪斜的问题。开关本体总高度为6mm，其中按键操作帽部分突出本体上表面，按压行程控制在适合手指操作的区间，按动反馈清晰，不会出现虚位或者卡滞的问题。本体上部的蓝色按键帽做了多层阶梯式结构设计，一方面能够增加按键接触面的摩擦力，按动时不易打滑，另一方面阶梯结构可以适配不同厚度的设备面板开孔，不需要额外加装按键延长帽就能匹配面板装配公差，当面板与PCB板之间存在小范围高度差时，阶梯结构可以补偿装配误差，保证按键帽能够顺利伸出面板表面，不会出现按键卡滞在面板内部无法触发的问题。开关下部的黑色基座采用耐高温绝缘材质，能够承受波峰焊时的高温冲击，不会出现基座融化变形、内部弹片移位的问题，基座侧面做了定位凸台结构，在PCB板上对应位置开设定位孔后，焊接前就可以将开关本体预先卡接固定在PCB上，焊接过程中不会出现本体偏移、引脚歪倒的问题，能够有效提升批量焊接的良率。在实际选型应用中，这款开关适合安装在空间紧凑的小型设备内部，6mm的本体高度不会占用过多的板上垂直空间，能够满足薄型设备的内部堆叠要求，直插式的安装方式也方便小批量打样时手工焊接，不需要专用的SMT贴装设备就能完成装配。开关的触发压力设置在常规轻触开关的舒适区间，既不会因为压力过轻导致运输过程中误触发，也不会因为压力过重导致长时间操作手指疲劳，适合需要频繁按动操作的使用场景。内部弹片采用弹性合金材质，能够保证足够的按压寿命，长期使用后不会出现触发失灵、接触电阻过大的问题，导通性能稳定。
