可充电LIR2032锂离子扣式电池结构设计

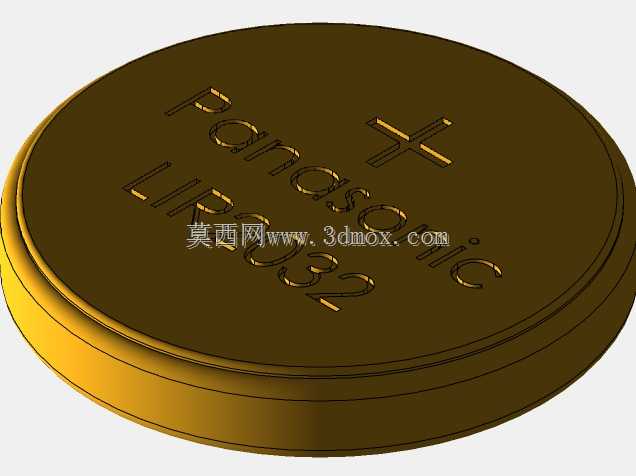

在消费电子、便携医疗设备、小型物联网终端的结构设计工作中，小尺寸储能元件的选型与安装适配是经常需要处理的环节，LIR2032这类可充电扣式电池，凭借稳定的输出特性与紧凑的外形，在很多低功耗便携产品中都有广泛应用。做这类元件的三维建模时，首先要卡准安装边界尺寸，这款电池的直径为20mm，整体厚度3.2mm，设计电池仓时需要预留0.1-0.2mm的装配间隙，同时要考虑正极触点的弹片压缩量，避免装配后出现接触不良或者挤压壳体的问题。从功能特性来看，这款锂离子可充电扣式电池额定电压3.6V，容量40mAh，能量0.14Wh，适合给实时时钟模块、低功耗蓝牙传感器、小型便携检测设备这类长期处于低功耗运行状态的部件供电，相比一次性CR2032电池，它支持反复充放电，能降低产品长期使用的维护成本，在需要长期部署的低功耗物联网节点设计中，这类可充电扣电搭配微小能量收集模块的方案也越来越常见。建模过程中，除了保证整体外形尺寸的精度，表面的极性标识、品牌字符的凸台特征也需要还原，这些细节在做整机装配干涉检查、产品丝印对位验证的时候能提供准确的参考，很多新手建模时容易忽略壳体边缘的圆角过渡，实际上量产的扣式电池边缘都有统一的冲压圆角，这个特征会直接影响电池仓导入倒角的设计，如果按照直角边缘做电池仓，量产装配时很容易出现卡滞问题。实际选型应用时，还要注意这类电池的工作温度范围、充放电截止电压参数，在结构设计上要预留正负极绝缘间隙，避免电池壳体与周边金属结构件短路，尤其是在做金属外壳的小型产品时，电池周边的绝缘筋位设计要和电池外形精准匹配，三维模型的精度直接决定了后续模具开模、样机打样的一次成功率，不需要反复调整结构尺寸。另外在做PCB布局时，准确的电池模型也能帮助工程师提前确认电池与板上元件的高度差，避免出现元件顶到电池的装配问题，比如很多主板上的贴片电容、按键高度如果和电池仓位置重叠，就可以通过精准的三维装配检查提前发现问题，减少打样返工的次数。
