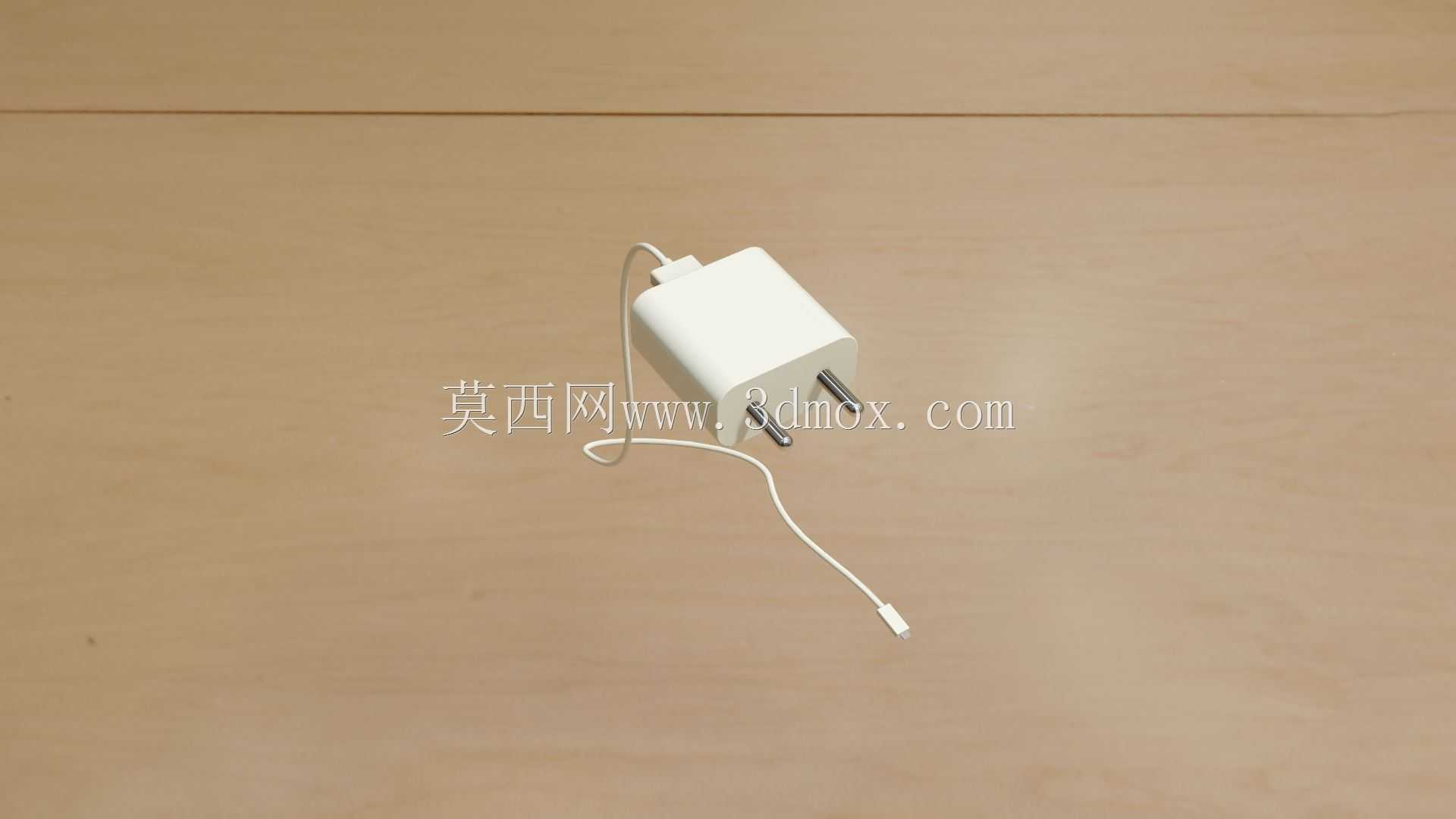

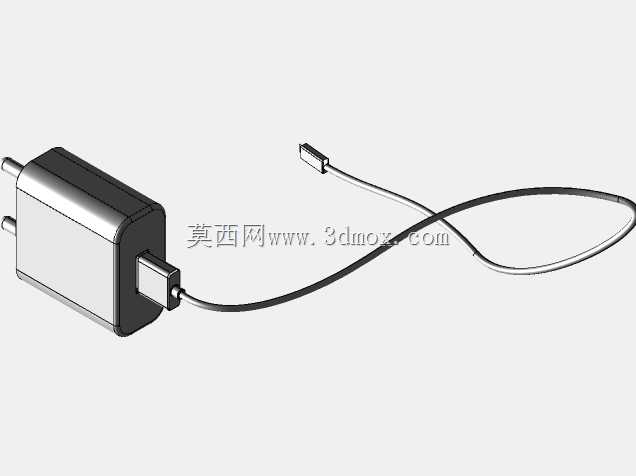

家用墙插式USB电源充电适配器结构设计

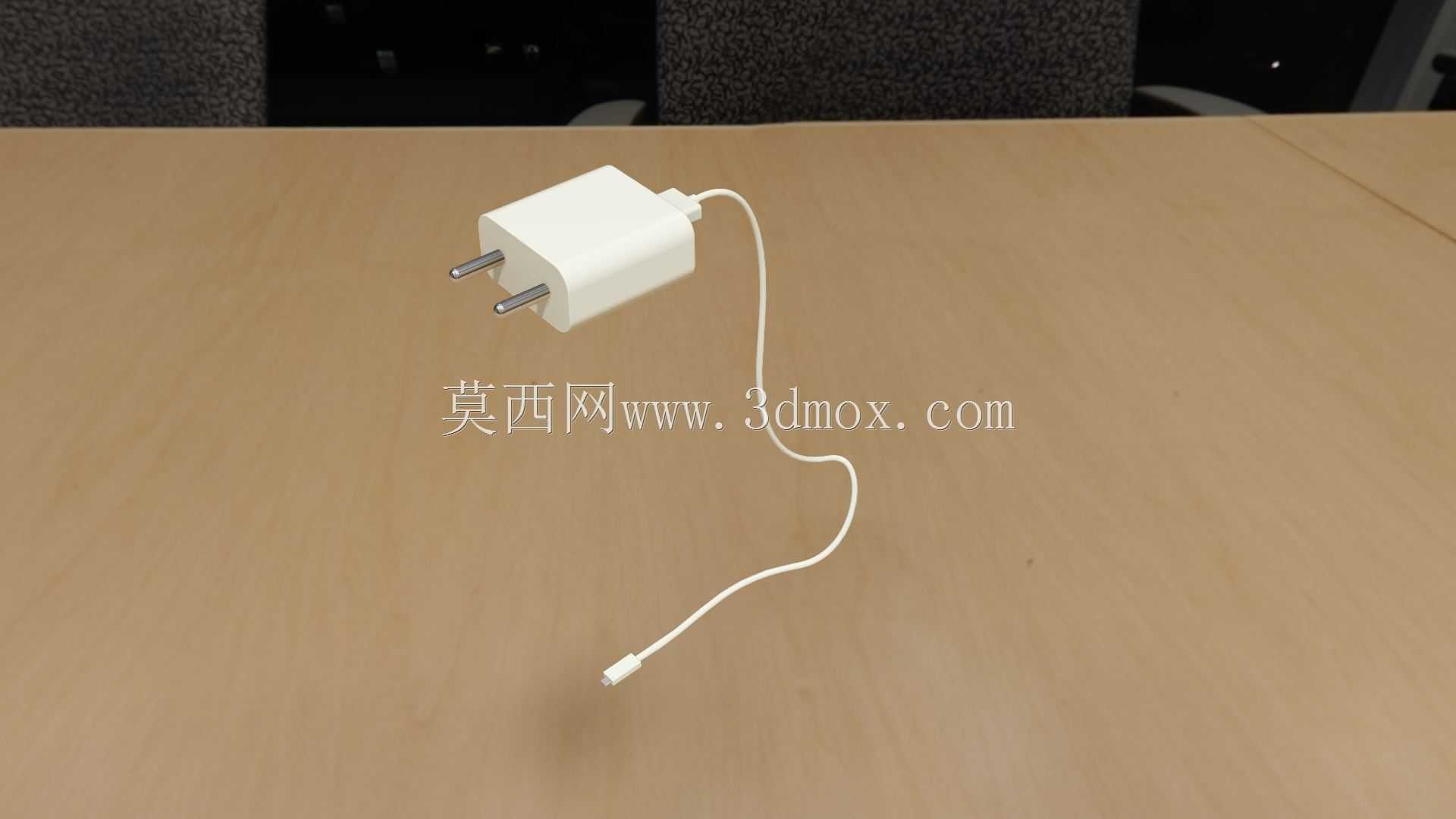

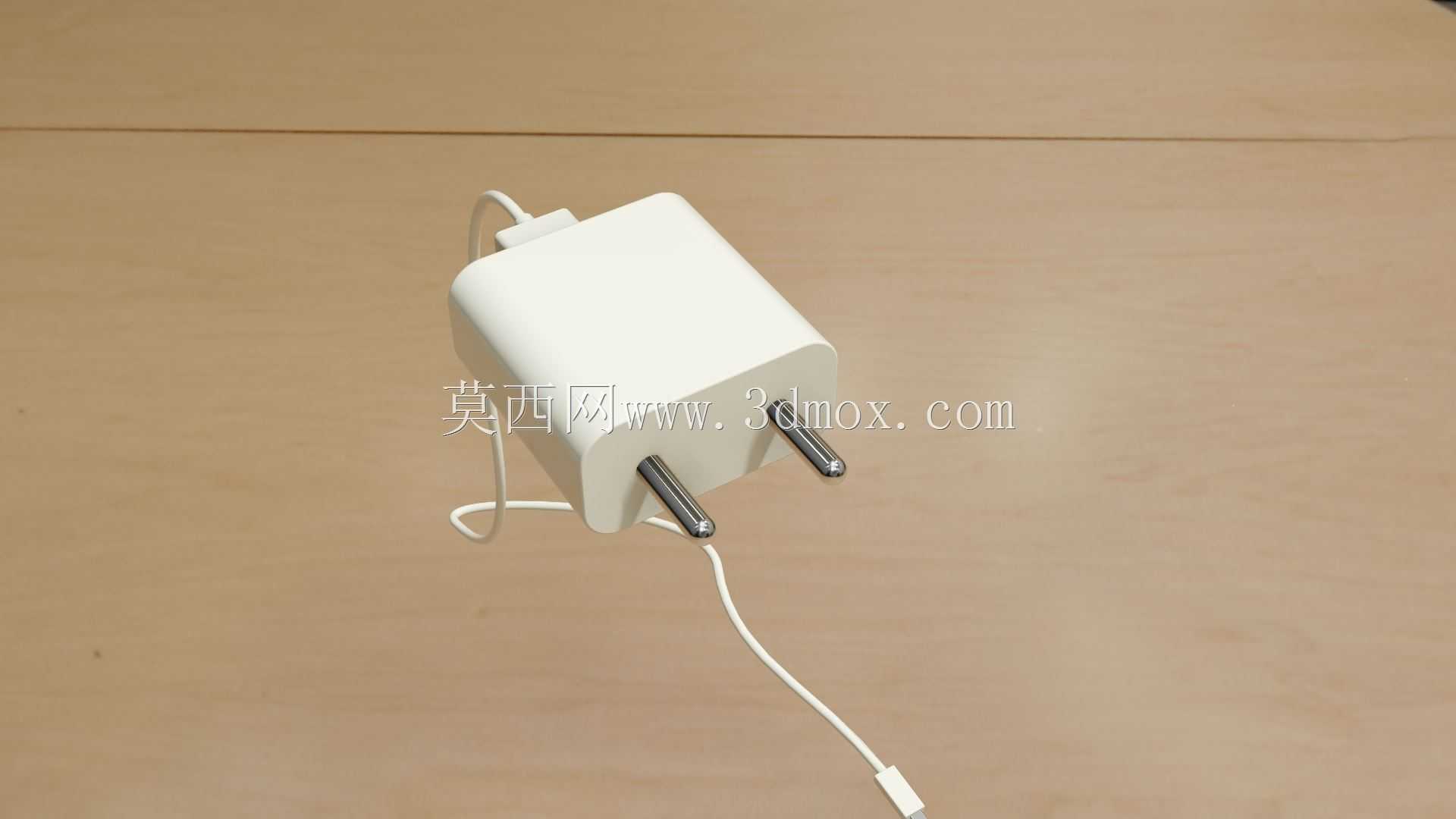

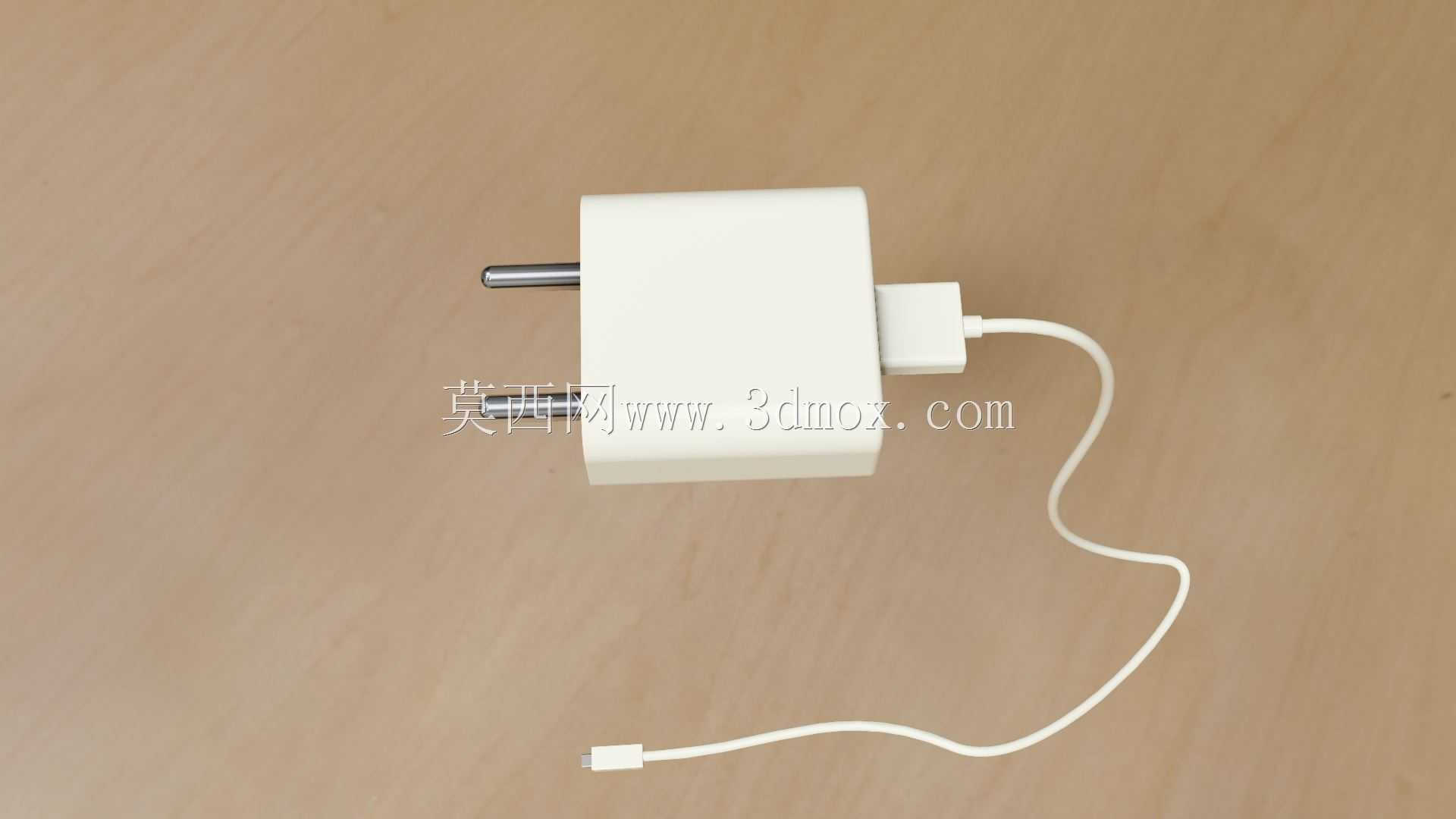

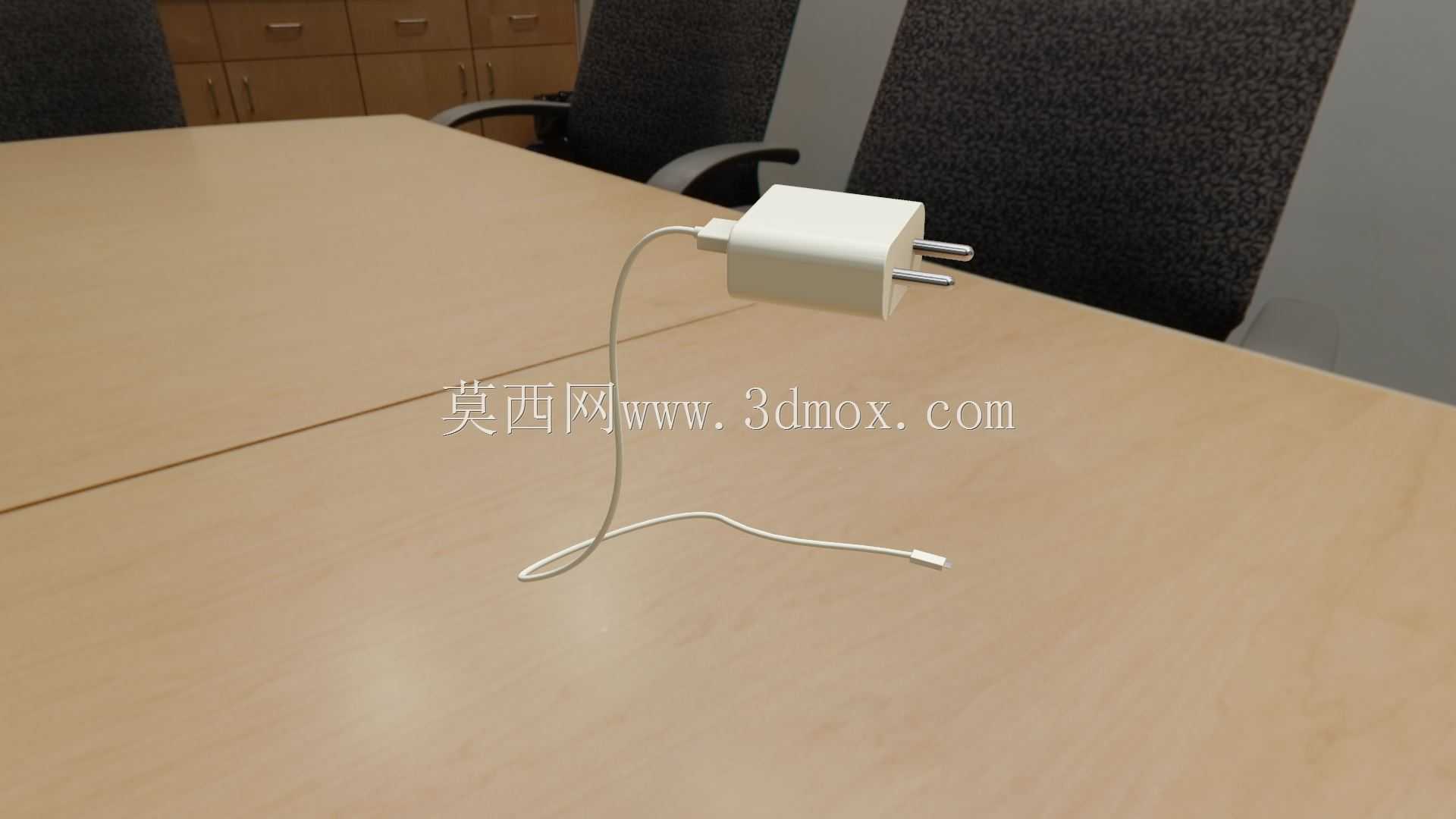

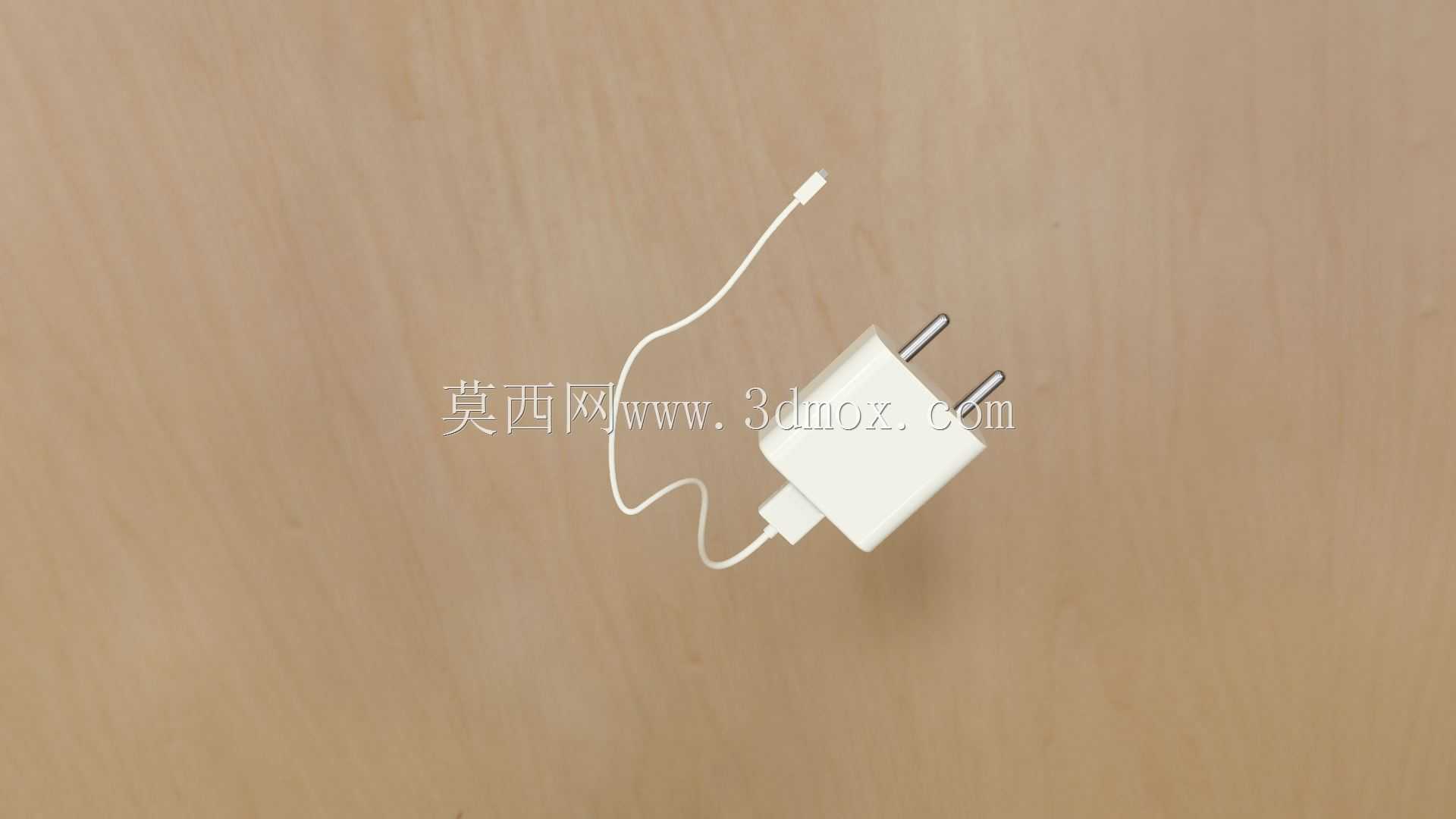

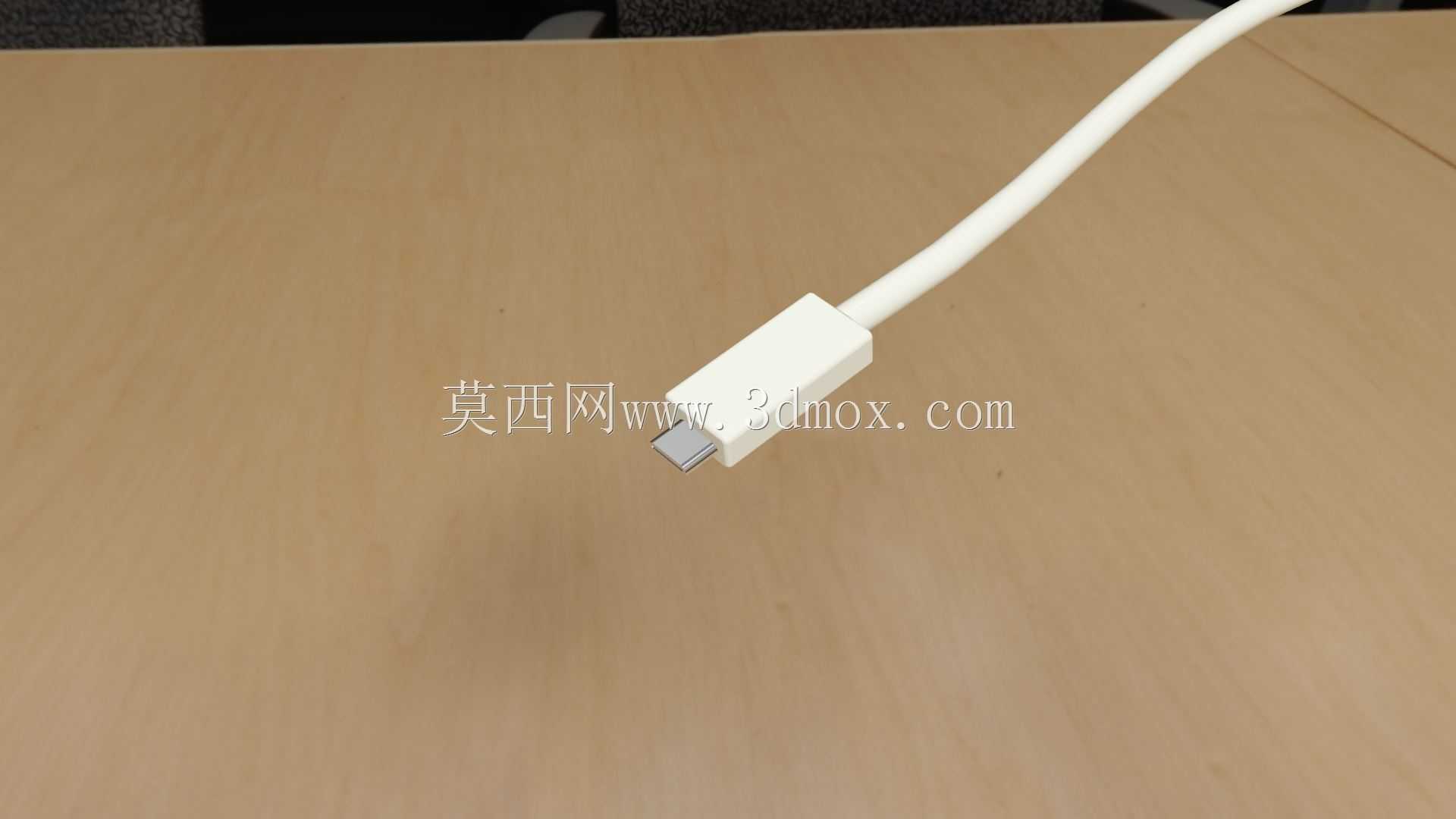

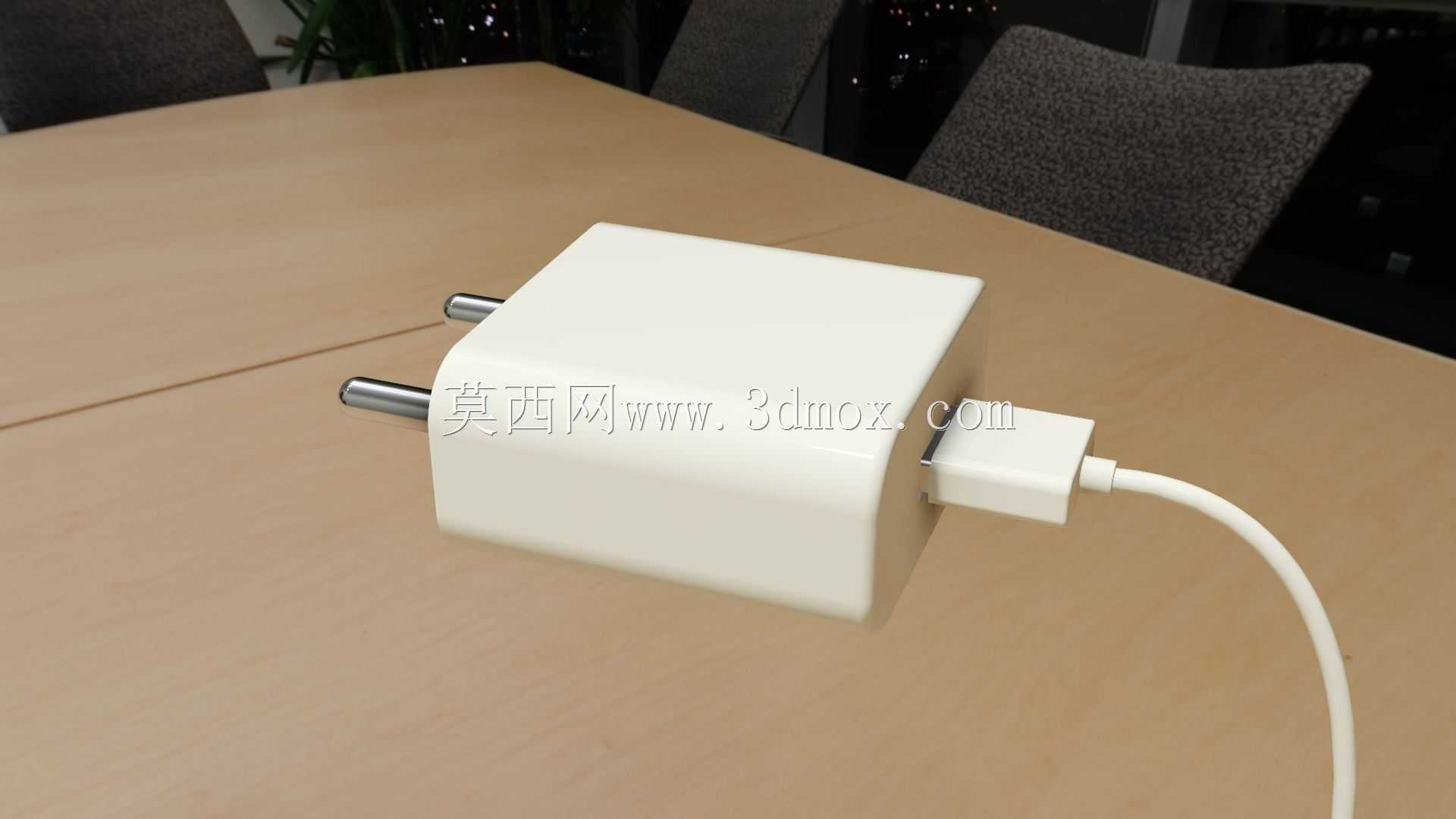

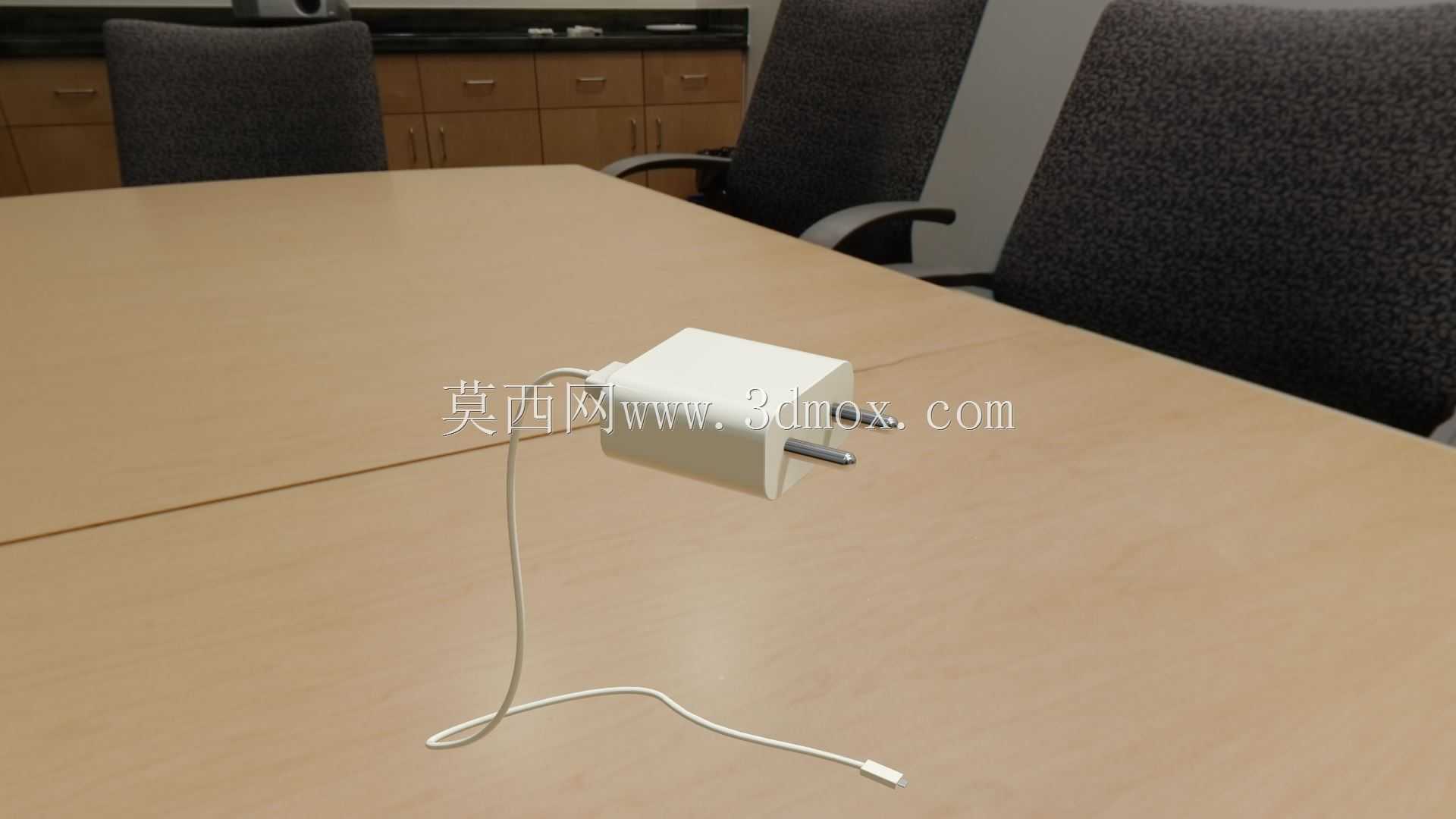

日常消费电子供电场景里，这类墙插式USB充电适配器是覆盖最广的小功率供电部件，不管是居家桌面、办公工位、差旅随身的供电需求，都能通过它完成市电到低压直流的转换，给手机、小型数码外设、便携穿戴设备补能。做这款产品的结构设计时，首先要卡准国标墙插的安装边界，插脚的伸出长度、两个插脚的中心间距必须完全符合家用两极插座的尺寸规范，插脚根部和壳体的衔接处要做限位凸台，避免插入插座时壳体过度贴墙导致插拔受力不均，也能防止插脚受侧向力弯折。壳体采用上下扣合的超声焊接结构，没有外露螺丝，一方面是满足日常使用的绝缘防护要求，避免用户接触内部带电部件，另一方面也能提升外观的整体性，壳体边缘做R1.2的圆角过渡，既不会在插拔时硌手，也能减少注塑生产时的应力集中，降低壳体摔落开裂的概率。输出端的USB接口母座定位在壳体侧面，和内部PCB板的连接采用焊片加固结构，避免反复插拔数据线时母座松脱，母座外围的壳体做0.3mm的凸圈防护，能减少数据线插头歪斜时对母座的侧向剪切力。内部腔体的布局要把高压侧和低压侧做明确的隔离筋分隔，高压插脚的连接弹片和低压输出端之间预留足够的爬电距离，满足安规要求，同时腔体内预留的散热间隙能让工作时产生的热量通过壳体自然散出，避免长时间充电时壳体温度过高。配套的充电线出线端做了应力缓冲的锥台结构，弯折时的应力会分散在缓冲段，不会集中在线材和插头的衔接位置，提升线材的弯折使用寿命。设计过程中还要考虑壳体的拔模斜度，上下壳的拔模角度控制在1.5度，保证注塑生产时能顺利脱模，同时扣合位置的止口做错位配合，既可以提升超声焊接的牢固度，也能避免日常使用时缝隙进灰、溅水进入内部。插脚采用铜包钢的材质，表面镀镍处理，既有足够的刚性保证插拔寿命，也有良好的导电性能，插脚和内部高压线路板的连接采用铆接结构，比单纯焊接的抗振动能力更强，哪怕日常插拔时受力偏大，也不会出现焊点松脱的问题。整体外形尺寸控制在手掌可轻松握持的范围，不会因为体积过大遮挡墙插上的相邻插孔，这也是这类小功率适配器设计时很重要的实用考量，毕竟多数家用墙插的插孔间距有限，过大的壳体很容易占用旁边的插孔位置，影响插座的利用率。
