滚轮摆杆式电气控制限位开关结构

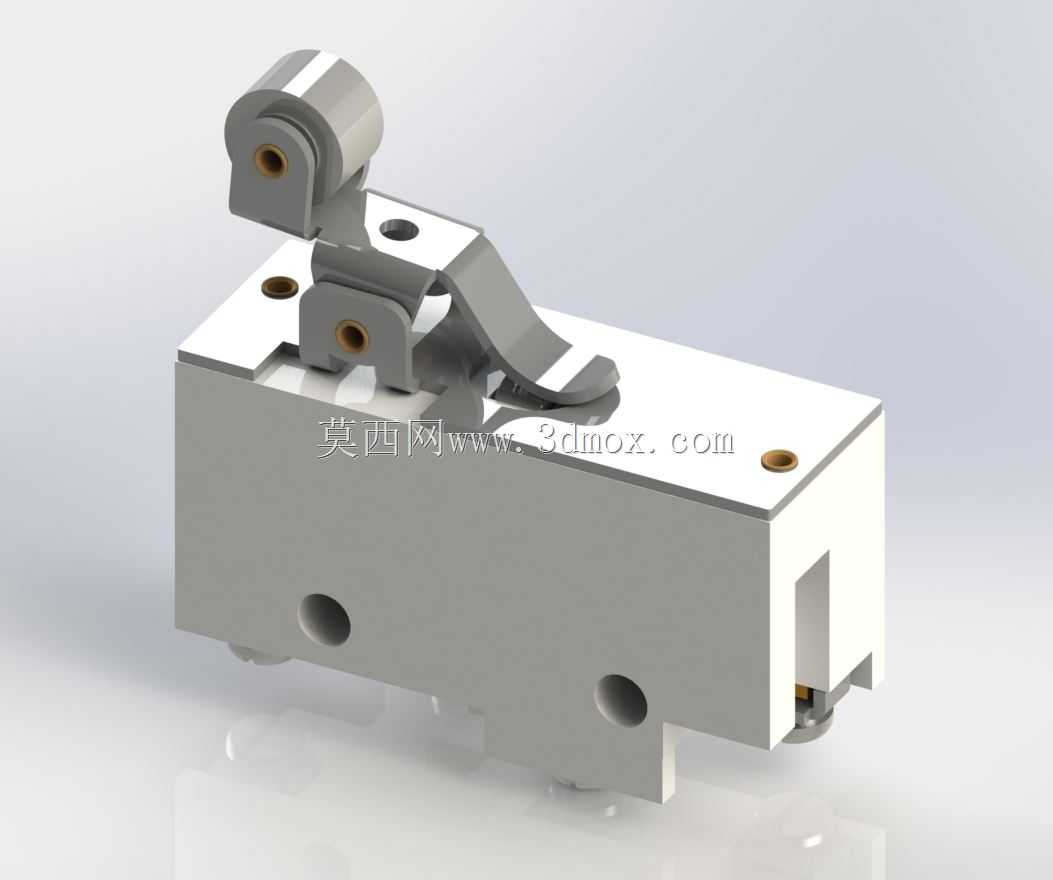

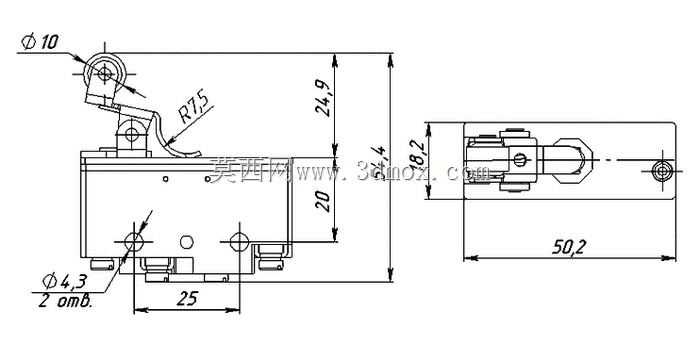

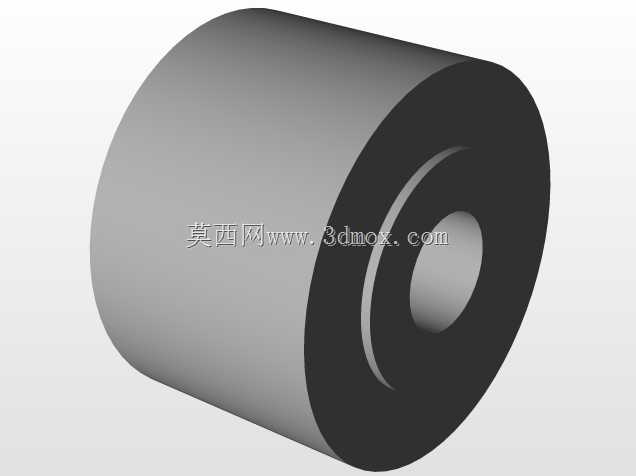

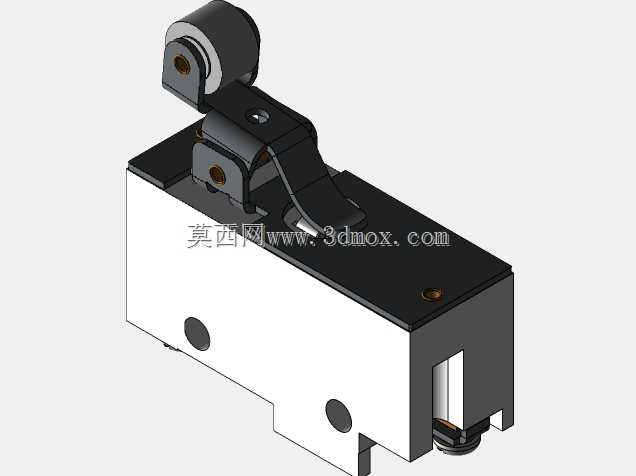

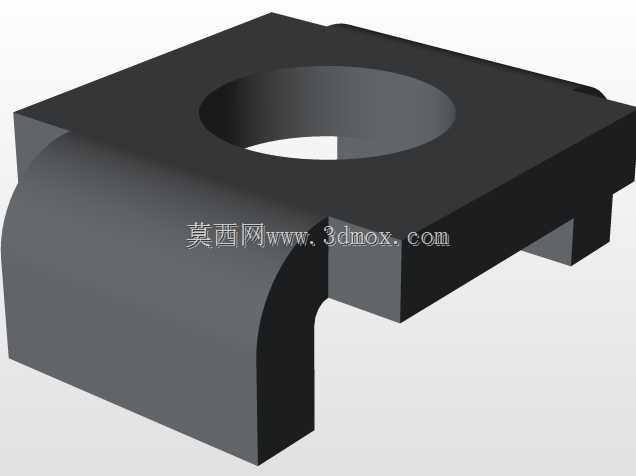

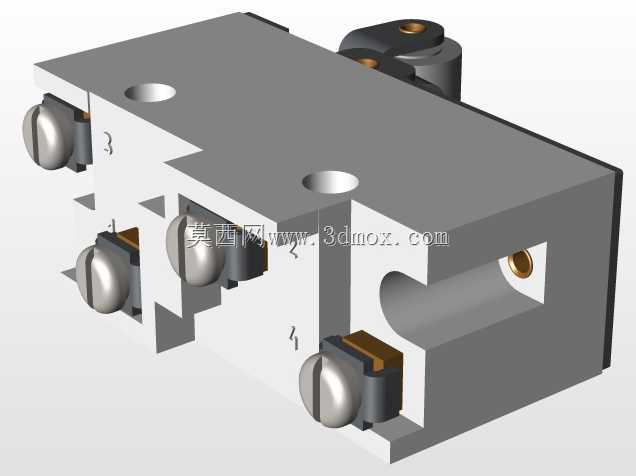

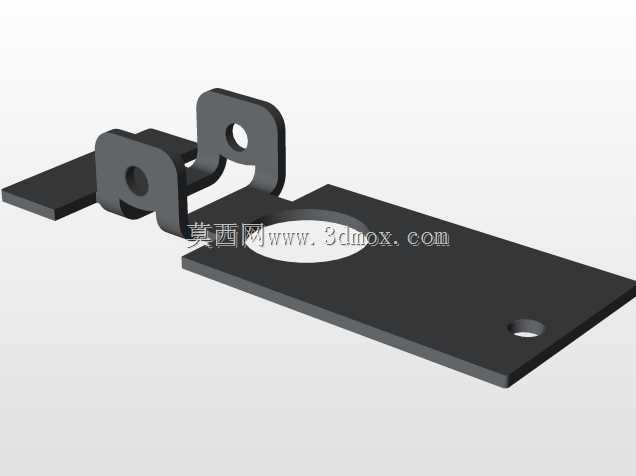

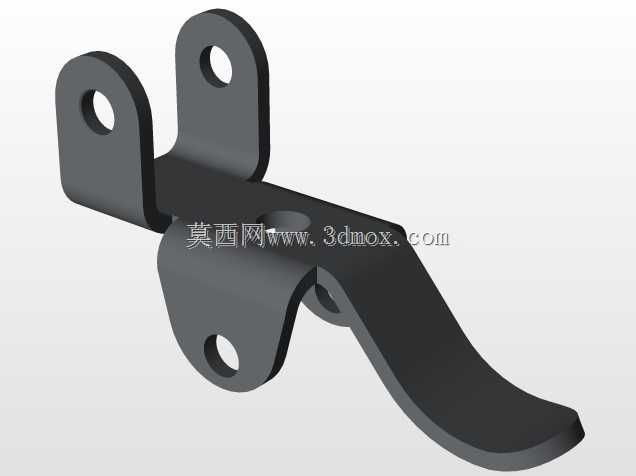

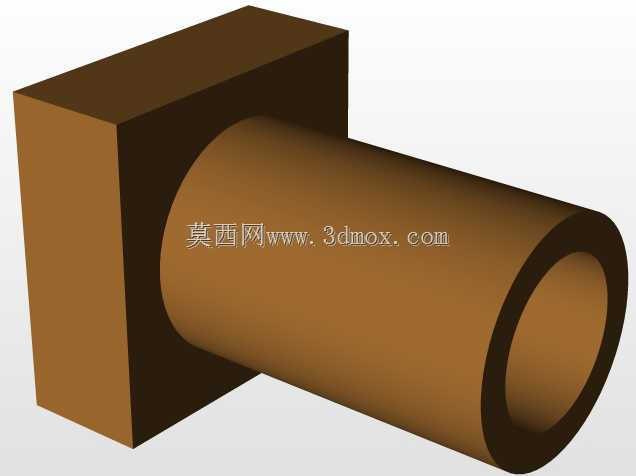

这款限位开关主要面向低压电气控制回路的位置检测场景，可在交流380V、直流220V的供电工况下完成回路通断切换，常配套安装在电梯、起重输送设备、自动化生产线的固定机架与运动部件衔接位置，用来捕捉运动部件的行程边界点位，触发预设的控制逻辑，避免机构超程运行引发碰撞、过载等故障。从结构设计来看，主体采用基座加触发执行组件的分体式布局，基座为长方体硬质绝缘壳体，侧面预留两个圆形穿线孔位，底部与端面共设置三处安装沉孔，安装时可直接通过螺栓固定在设备安装面，不需要额外设计转接支架，能适配多数工业设备的标准安装位，安装边界清晰，不会和周边走线、相邻部件产生空间干涉。顶部的触发执行端采用双滚轮摆杆结构，前端的主滚轮用来承接运动部件的触碰力，摆杆中部的辅助滚轮用来约束摆杆的复位行程，摆杆与基座内部的触点组件通过联动拨片衔接，当外部运动部件触碰主滚轮时，摆杆绕转轴转动带动拨片触发内部触点快速动作，外力撤除后摆杆靠内置复位弹簧回到初始位置，触点同步复位。设计过程中针对不同设备的触发需求，预留了三种配置形态的切换空间，分别对应压杆直动、压杆带滚轮、自由运动摆杆的触发模式，其中带cam运动界面的配置，可精准计算触发凸轮轴的坐标位置，适配需要精准匹配触发点位的凸轮控制机构，能保证触发位置的重复精度满足设备控制要求。触点部分采用快动式结构设计，可避免触点缓慢闭合时产生的拉弧烧蚀问题，延长开关的电气使用寿命，壳体的绝缘材质可满足工业场景下的防尘、防轻度泼溅要求，适配车间、机房等常规工业安装环境，不需要额外做密封防护处理即可稳定运行。
